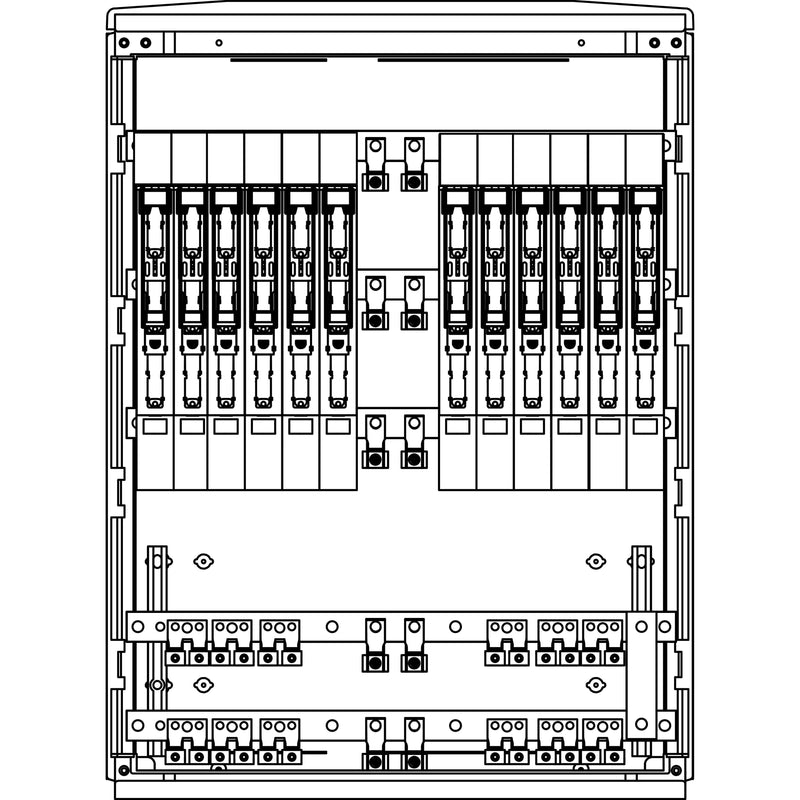

Elsta Mosdorfer - Kabelverteilerschrank LS A850-1 TN-S LS81S.DV0BE Cu40x10/DV240 11xNH0

Kabelverteilerschrank mit Sammelschienen. Gehäuse: -Polyesterschrank A850-1, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 44, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 1 Profilhalbzylinder. Außenmaß BxHxT: 785x1065x322 mm. Ausstattung: -Schienensystem E-Cu 40x10 (PE 30x10), 5-polig, 185 mm (PEN-Bügel beigelegt) -Mitteleinspeisung direkt über V-Klemmen -bestückt mit NH-Sicherungslastschaltleisten -maximal 6x 100 mm Leistenplätze (NH00/100 mm auf Doppeladapter 185/100) -wahlweise mit ÜA inkl. Vorsicherung NHLSL Gr.00 -plombierbare Berührungsschutzabdeckung. Anschluss: -Mittelanschluss 2-fach über V-Klemme Al/Cu: se/sm 35-240, re/rm 35-185 mm² -Sicherungslastschaltleiste NH2/V Al/Cu: rm 35-185, sm 35-240, re 35-150, se 95-240 mm² -Sicherungslastschaltleiste NH00/PR Al/Cu: re/rm 10-70, sm 35-70, se 50-70 mm². Sockel: Sockel DIN 1, Tiefe 320 ist separat zu bestellen! Hinweis: -Maximaler Bemessungsstrom nur bei ausreichend bemessenem Doppelkabel möglich!

Technische Details
Werkstoff	Komposit
Schutzart (IP) Schrank	IP44
Farbe	grau
RAL-Nummer	7035
Breite	785 mm
Höhe	1065 mm
Tiefe	322 mm
Montage	Eingrabsockel
Polzahl	5
Mit Standfuß	nein

Lieferumfang:
1 x Elsta Mosdorfer - Kabelverteilerschrank LS A850-1 TN-S LS81S.DV0BE Cu40x10/DV240 11xNH0
