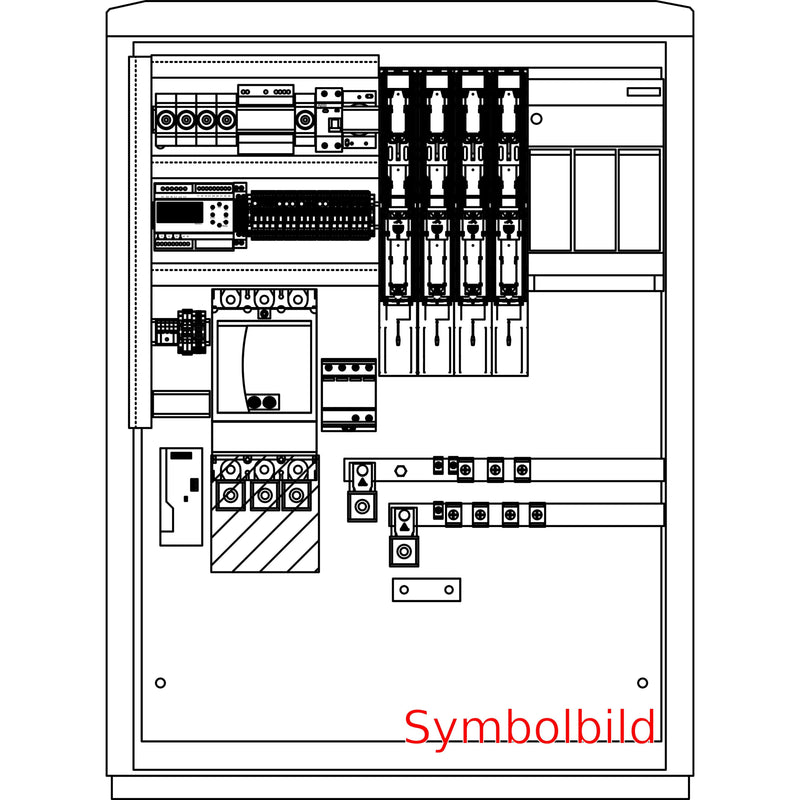

Elsta Mosdorfer - Installationskleinverteiler ACS FX5 1080/320 ACFX53.10.04.5.12.G 250T+2x160L-LT400MA

AC-Sammlerschrank mit NA-Schutz und Kuppelschralter. Gehäuse: -Polyesterschrank A850-1, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 1 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 785x1065x322 mm. Ausstattung: -Cu-Schienensystem 5-polig, für TN-Netze (PEN-Bügel beigelegt) -1x NH-Trenner Gr.1 für Einspeiser bis max. 115 kVA (z.B. Wechselrichter / Sammler) -NHLSL Gr.00 für Einspeiser bis max. 66 kVA (z.B. Wechselrichter) -Lasttrennschalter 400 A / 3-polig mit Unterspannungsauslöser und Motorantrieb als Kuppelschalter -ohne oder mit Überspannungsableiter inklusive Vorsicherung NH00 -Netz-und Anlagenschutz (NA-Schutz) Tele Haase NA003, Prüftrennklemme -24 V DC-Netzgerät mit wartungsfreiem USV-Modul, Service-Schutzkontaktsteckdose (Typ F). Anschluss: -NH-Trenner Gr.1: M10 max. 150 mm² oder Schellenklemme re 70-150 mm² Cu/Al -NH-Lastschaltleiste Gr.00: max. 70 mm² mit Prismen oder M8 -Lasttrennschalter: direkt 70-240 mm² Cu/Al. Sockel: Sockel DIN 1, Tiefe 320 ist separat zu bestellen!. Hinweis: -NA-Schutz voreingestellt auf VDE AR-N 4110, Umstellung auf VDE AR-N 4105 möglich! -Messspannungsabgriff netzseitig am Kuppelschalter!

Technische Details
Montageart	Eingrabsockel
Art der Abdeckung	Tür
Art der Tür	einfach
Mit Schloss	ja
Art der Schließung	Zylinder
Werkstoff des Gehäuses	Kunststoff
UV-beständig	ja
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP54
Höhe	1065 mm
Breite	785 mm
Tiefe	322 mm

Lieferumfang:
1 x Installationskleinverteiler ACS FX5 2 x Schlüssel

Keine Downloads vorhanden.
