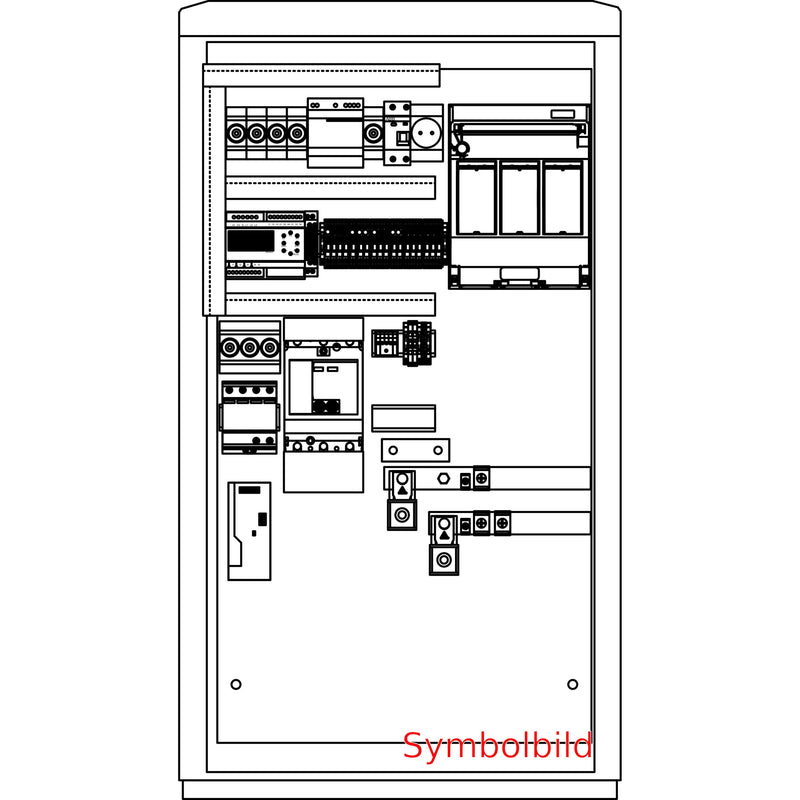

Elsta Mosdorfer - Installationskleinverteiler AC-Sammlerschrank ACFX43.10.02.0.10.G ACS FX4 1080/320

AC-Sammlerschrank mit NA-Schutz und Kuppelschralter. Gehäuse: -Polyesterschrank A850-0, Oberfläche gerippt, Farbe RAL 7035, Schutzart IP 54, Schutzklasse ll -Scharniertüre mit Schwenkhebelverschluss für 1 Profilhalbzylinder -Kundenzylinder eingebaut, inklusive 2 Schlüsseln. Außenmaß BxHxT: 590x1065x322 mm. Ausstattung: -1x NH-Trenner Gr.1 für Einspeiser bis max. 135 kVA (z.B. Wechselrichter / Sammler) -PE/N-Schiene, für TN-Netze (PEN-Bügel beigelegt) -Lasttrennschalter 250 A / 3-polig mit Unterspannungsauslöser und Motorantrieb als Kuppelschalter -ohne oder mit Überspannungsableiter inklusive Vorsicherung NH00 -Netz-und Anlagenschutz (NA-Schutz) Tele Haase NA003, Prüftrennklemme -24 V DC-Netzgerät mit wartungsfreiem USV-Modul, Service-Schutzkontaktsteckdose (Typ F). Anschluss: -NH-Trenner Gr.1: M10 max. 150 mm² oder Schellenklemme re 70-150 mm² Cu/Al -Lasttrennschalter: direkt 25-95 mm² oder 120-185 mm² Cu/Al. Sockel: Sockel DIN 0, Tiefe 320 ist separat zu bestellen!. Hinweis: -NA-Schutz voreingestellt auf VDE AR-N 4105, Umstellung auf VDE AR-N 4110 möglich! -Messspannungsabgriff netzseitig am Kuppelschalter!

Technische Details
Montageart	Eingrabsockel
Art der Abdeckung	Tür
Art der Tür	einfach
Mit Schloss	ja
Art der Schließung	Zylinder
Werkstoff des Gehäuses	Kunststoff
UV-beständig	ja
Farbe	grau
RAL-Nummer	7035
Schutzart (IP)	IP54
Höhe	1065 mm
Breite	590 mm
Tiefe	322 mm

Lieferumfang:
1 x AC-Sammlerschrank 2 x Schlüssel
