Der Bewegungsmelder mit Schalter 10 A erkennt bewegte Wärmequellen (z.B. Personen) und kann ohmsche, induktive oder kapazitive Lasten für eine einstellbare Zeit einschalten. Geeignet für den Einbau in eine 60er Unterputzdose. Mit Schraubklemmen. Ohne Krallen, für Schraubbefestigung Funktionen Automatikbetrieb: Automatisches Einschalten von Verbrauchern bei erkannter Bewegung und in Abhängigkeit von der Umgebungshelligkeit (Standardeinstellung). Manueller Betrieb Einschalten von Verbrauchern am Gerät, unabhängig von der Umgebungshelligkeit, Betrieb mit Nebenstelle (mechanischer Taster / andere Bewegungsmelder), Erfassungshelligkeit: 5-500 Lux (Werkseinstellung 50 Lux). Nachlaufzeit 1 Sekunde - 30 Minuten, (Werkseinstellung 5 Minuten), Testmodus Überprüfen der Bewegungserkennung und der Installation, Sekundärbetrieb Senden eines Schaltbefehls an ein, Primärgerät, wenn eine Bewegung erkannt wird. Nennspannung AC 230 V, 50 Hz, Nennstrom max. 10 AX, cos0,6, Ausgänge 1x Schließer, Max. Schaltleistung pro Kanal LED: 200 W, Glühlampen 2200 W, HV-Halogenlampen 2000 W, NV-Halogenlampen mit magnetischem Transformator 500 VA. Elektronische Transformatoren: 1050 VA, Energiesparlampen: 200 W, Motorlast: 1000 VA, Neutralleiter: erforderlich (3-Leiter-System), Absicherung: 16 A Leitungsschutzschalter, Leitungsbereich: max. 2x2,5 mm², 0,5 Nm. Nebenstelle: Einzeltaster, unbegrenzte Anzahl, max. 50 m, Erfassungsbereich: 160grad, Reichweite: ca. 8 m, Bedienelemente: 1 Taste, Anzeigeelemente: 1 LED, (hinter dem Objektiv).
| Technische Details |
|---|
| Ausführung |
Bewegungsmelder |
| Sensortyp |
passiv Infrarot |
| Mit DALI-Schnittstelle |
nein |
| Konstantlichtregelung |
nein |
| HLK-Ansteuerung |
nein |
| Zwangseinschaltung |
ja |
| Zwangsabschaltung |
ja |
| Tierschneise |
nein |
| Unterkriechschutz/Rückfeldüberwachung |
nein |
| Rückfeldüberwachung |
nein |
| Vernetzbar |
nein |
| Scanwinkel |
160 ° |
| Optimale Montagehöhe |
1 m |
| Treppenhausüberwachung |
ja |
| Überbrückungsschalter |
nein |
| Max. Reichweite zu einer Seite |
6 m |
| Max. Präsenzbereich |
86 m² |
| Max. Reichweite frontal |
8 m |
| Geeignet für drahtlose Übertragung |
nein |
| Fernbedienbar |
nein |
| Mit Fernbedienung |
nein |
| Ansprechempfindlichkeit einstellbar |
nein |
| Ansprechhelligkeit einstellbar |
ja |
| Mit Signaleinheit |
nein |
| Teach-Funktion für Ansprechhelligkeit |
nein |
| Abdimmfunktion mit Dimmeinsatz |
nein |
| Montageart |
Unterputz |
| Geeignet für Deckenmontage |
nein |
| Geeignet für Wandmontage |
ja |
| Anschlussart |
Schraubklemme |
| Werkstoff |
Kunststoff |
| Werkstoffgüte |
Thermoplast |
| Halogenfrei |
nein |
| Oberflächenschutz |
sonstige |
| Ausführung der Oberfläche |
matt |
| Antibakterielle Behandlung |
nein |
| Farbe |
anthrazit |
| Transparent |
nein |
| Schutzart (IP) |
IP21 |
| Spannungsart |
AC |
| Frequenz |
50 Hz |
| Nennspannung |
230 V |
| Min. Einschaltdauer |
1 s |
| Max. Einschaltdauer |
30 min |
| Ausschaltverzögerung |
1800 s |
| Einschaltverzögerung |
0 s |
| Erfassungswinkel horizontal |
160 ° |
| Schwenkbereich Sensor, horizontal |
0 ° |
| Schwenkbereich Sensor, vertikal |
0 ° |
| Ansprechhelligkeit |
5..500 lx |
| Max. Schaltleistung |
2200 W |
| Geeignet für C-Last |
ja |
| Temperatur |
5..35 °C |
| Anzahl der Schaltzonen |
13 |
| Max. Einschaltstrom |
10 A |
| Nebenstelleneingang |
ja |
| Alarmfunktion |
nein |
| Mit Akustiksensor |
nein |
| Breite |
71 mm |
| Höhe |
71 mm |
| Tiefe |
49 mm |
| Einbaubreite |
55 mm |
| Einbautiefe |
27 mm |
| Einbaulänge |
55 mm |
| Einbaudurchmesser |
55 mm |
| Min. Tiefe der Gerätedose |
46 mm |
| Mit Anschlusskabel |
nein |
| Kompatibel mit Apple HomeKit |
nein |
| Kompatibel mit Google Assistant |
nein |
| Kompatibel mit Amazon Alexa |
nein |
| IFTTT-Unterstützung verfügbar |
nein |
Lieferumfang:

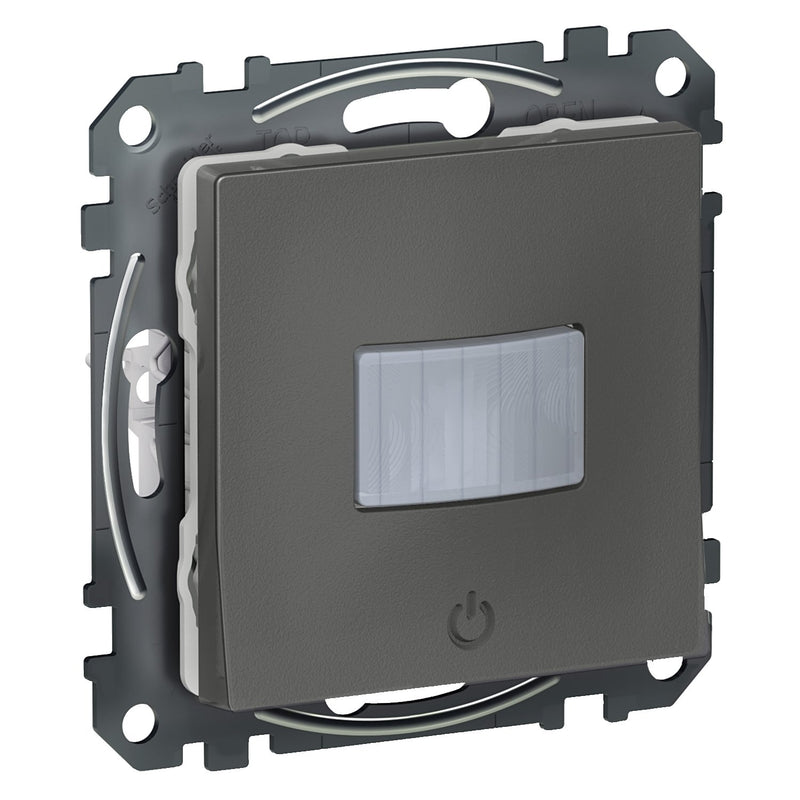

1 x Elso - Bewegungsmelder/Präsenzmelder komplett Bewegungsmelder WDE003375 160Grad
