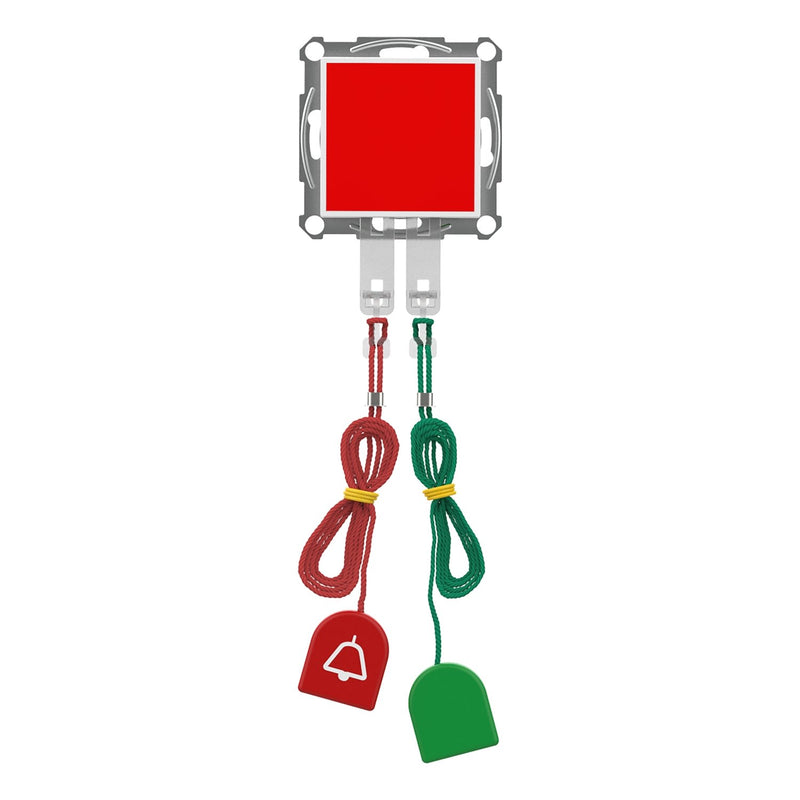

Elso - Behindertenelement für Installationsschalterprogramme Zugtaster-Zugabstelltaster ELG745070 mit Zentralplatte

Zugtaster-/Zugabstelltaster mit Zentralplatte Schnur 3m/1m SIGMA care ELSO Joy. Der Zugruf- und Abstelltaster dient zum Auslösen eines Rufes, sowie zum Abstellen eines Rufes durch das Personal. Eine optische und akustische Signalisierung wird an einem sichtbar montierten Zimmermodul außerhalb des Raumes angezeigt. Rote Zugschnur in 3 m Länge und rotes Griffstück mit Rufsymbol, Rundum rot leuchtende Gehäuseseiten, die Rufauslösung anzeigen. Grüne Zugschnur in 1 m Länge und grünes Griffstück zur Abstellung des Rufes, Eine Arretierungsnase auf der. Geräterückseite, hält das Gerät bei starkem Zug im Rahmen. Die Montage erfolgt senkrecht auf einer 60er UP-Dose, z. B. in einem behindertengerechten WC. Betriebsspannung: DC 24 V ± 10 %, über das Zimmermodul ELG745010. Stromaufnahme: max. 45 mA, Anschlussklemme: Steckklemme, 4-polig, 2 Leiter je Pol, Leitungstyp: J-Y(St)Y, 2 x 2 x 0,8 mm, Schutzart: IP20, Leitungslänge: max. 50 m, Abmessungen (B x H x T): 55 x 55 x 20 mm. Bei Verwendung in den Designs ELSO Fashion/Riva/Scala ist ein zusätzlicher Adapterrahmen perlweiß: 203160, reinweiß: 203164 erforderlich.

Technische Details
Ausführung	Einstellkombination
Farbe	rot
Spannungsart	DC
Nennspannung DC	24 V
Mit Trafo	nein
Schutzart (IP)	IP20
Gerätebreite	72 mm
Gerätehöhe	72 mm
Gerätetiefe	34 mm

Lieferumfang:
1 x Zugtaster-/Zugabstelltaster mit Zentralplatte
1 x rote Zugschnur (3 m) mit rotem Griffstück
1 x grüne Zugschnur (1 m) mit grünem Griffstück

Keine Downloads vorhanden.
