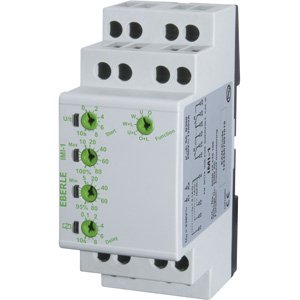

Eberle Controls - Stromüberwachungsgerät Strommessrelais IMI-1

Strommessrelais zur Überwachung von Gleich- und Wechselstrom. 3 Messbereiche. Die Stromart wird automatisch erkannt. Das Gerät verfügt über 3 Betriebsarten. Minimum: Es wird ein Mindeststrom überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Maximum: Es wird ein Höchststrom überwacht, das Relais schaltet bei Überschreiten des Sollwertes. Window (Fenster): Es wird ein Strombereich überwacht, das Relais schaltet sobald der Strom den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Fehlerspeicher gewählt werden. Funktionen frontseitig einstellbar. Getrennte Einstellung der Schaltschwellen. Einstellbare Fehlerreaktion und Anlaufüberbrückungszeit. Anzeige des Betriebszustandes über 3 LED: UH , >max. und

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	230 V
Versorgungsspannung bei AC 60 Hz	230 V
Stromart	AC
Strommessbereich	0,1..10 A
Ansprechwert Stromstärke 1	10..20 A
1-Phasen-Unterstrom möglich	ja
3-Phasen-Unterstrom möglich	ja
1-Phasen-Überstrom möglich	ja
3-Phasen-Überstrom möglich	ja
1-Phasen-Fenster möglich	ja
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterstrom	ja
Enthält Funktion Gleichspannung-Überstrom	ja
Funktion Gleichstrom-Fenster	ja
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	10 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	10 s
Externer Stromwandler	nein
Anzahl der Kontakte als Wechsler	2
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230 V
Betriebsspannung bei AC 60 Hz	230 V
Bemessungsschaltstrom	5 A
Breite	35 mm
Höhe	87 mm
Tiefe	63 mm

Lieferumfang:
1 x Eberle Controls - Stromüberwachungsgerät Strommessrelais IMI-1
