Eberle Controls - Spannungsüberwachungsgerät Spannungsmessrelais IMU-3 AC 3(N) 400/230V

Spannungsmessrelais zur Überwachung von 3- und 4-Leiter-Netze. Überwachung von Phasenfolge und Phasenausfall. Das Gerät verfügt über 2 Betriebsarten. Minimum: Es wird eine Mindestspannung überwacht, das Relais schaltet bei Unterschreiten des Sollwertes. Window (Fenster): Es wird ein Spannungsbereich überwacht, das Relais schaltet sobald die Spannung den Bereich über- oder unterschreitet. Jede Betriebsart kann mit oder ohne Phasenfolge gewählt werden. Über Drehschalter wählbare. Einstellbare Reaktionszeit. Montage auf Tragschiene.

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Mit abnehmbaren Klemmen	nein
Externe Stromversorgung erforderlich	nein
Spannungsart der Versorgungsspannung	AC
Versorgungsspannung bei AC 50 Hz	230..400 V
Versorgungsspannung bei AC 60 Hz	230..400 V
Spannungsmessbereich 1	69..299 V
Spannungsmessbereich 2	120..520 V
Spannungsart des Messbereichs	AC
1-Phasen-Unterspannung möglich	ja
3-Phasen-Unterspannung möglich	ja
1-Phasen-Überspannung möglich	nein
3-Phasen-Überspannung möglich	nein
1-Phasen-Fenster möglich	nein
3-Phasen-Fenster möglich	ja
Enthält Funktion Gleichspannung-Unterspannung	nein
Enthält Funktion Gleichspannung-Überspannung	nein
Enthält Funktion Gleichspannung-Fenster	nein
Min. einstellbare Ansprechverzögerungszeit	0,1 s
Max. zulässige Ansprechverzögerungszeit	10 s
Min. einstellbare Rückfallverzögerungszeit	0,1 s
Max. zulässige Rückfallverzögerungszeit	10 s
Anzahl der Kontakte als Wechsler	1
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230..400 V
Betriebsspannung bei AC 60 Hz	230..400 V

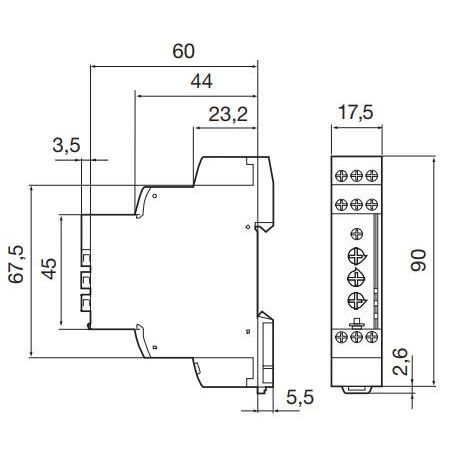

Breite	17,5 mm
Höhe	90 mm
Tiefe	63 mm

Lieferumfang:
1 x Eberle Controls - Spannungsüberwachungsgerät Spannungsmessrelais IMU-3 AC 3(N) 400/230V

Keine Downloads vorhanden.
