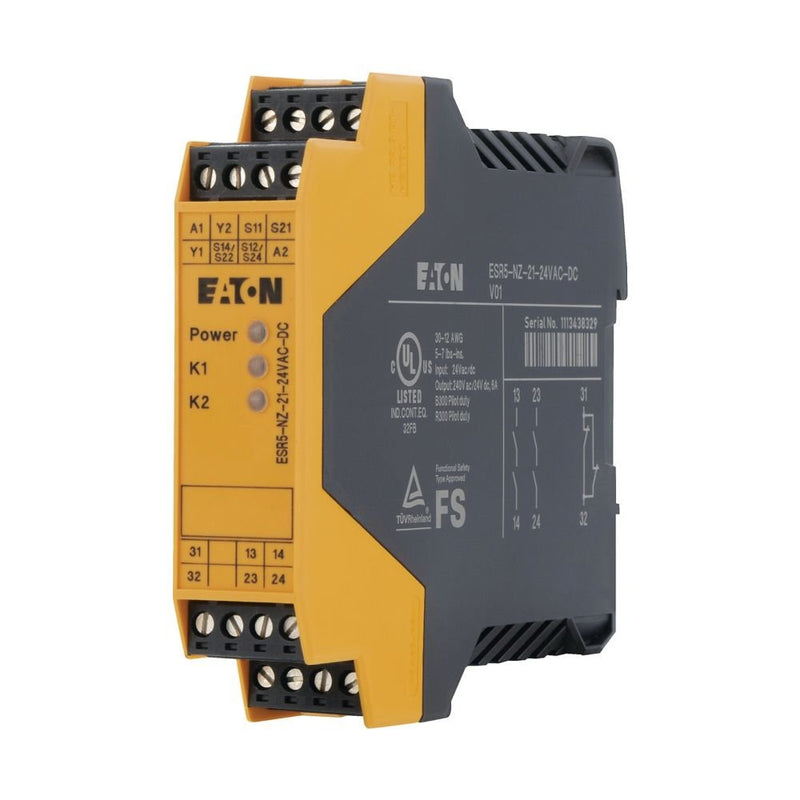

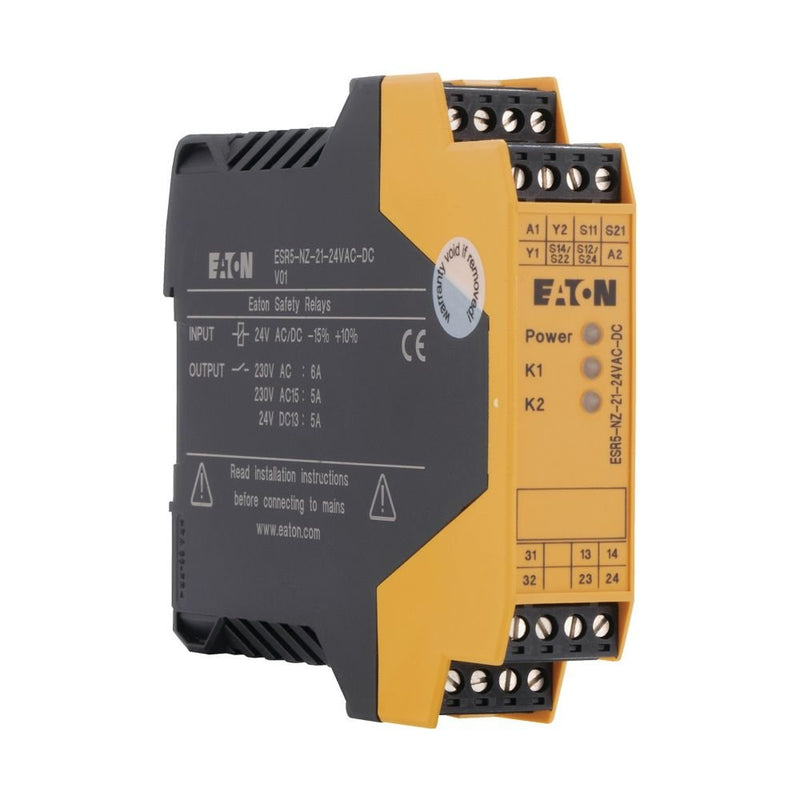

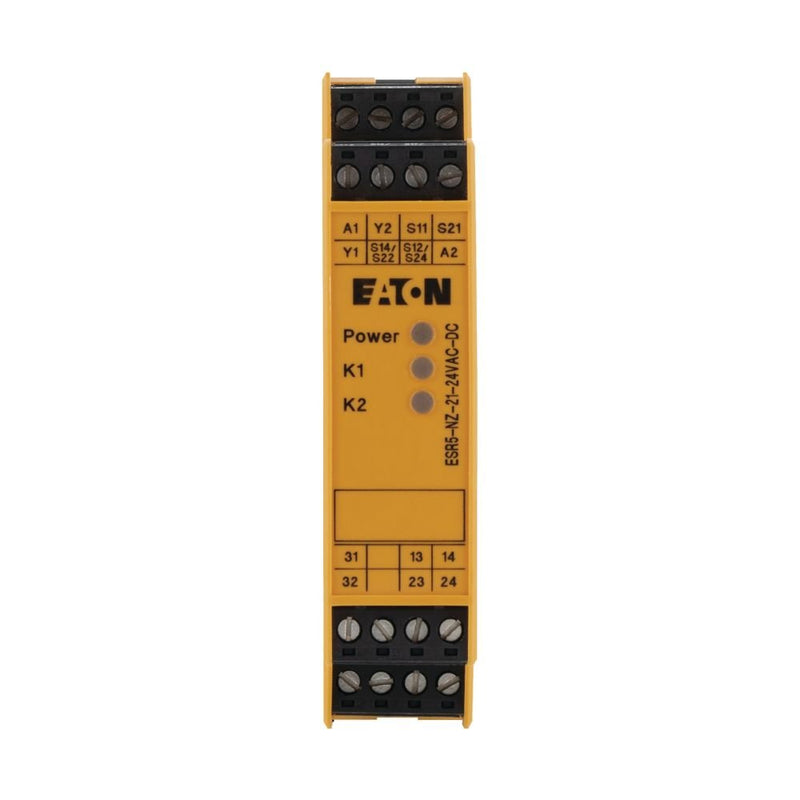

Eaton - Zweihandschaltgerät Zweihand-Relais ESR5-NZ-21-24VAC-DC

Zweihandrelais zweikanalig, zur Realisierung der Grundfunktionen Schutztür und Zweihandfunktion, Versorgungsspannung 24VDC oder 24VAC 50/60Hz, 2 Freigabestrompfade (IEC/EN 60204 Stopp-Kategorie 0), 1 Meldestrompfad, Sammelschienenabdeckung nach EN 50274 mit vertikaler Betätigung von vorne finger- und handrückensicher, geeignet für Anwendungen nach EN574 TypIIIC, Kat. 4 gemäß EN 954-1 / PL e gemäß EN ISO 13849-1 / SILCL 3 gemäß IEC 62061 / SIL 3 gemäß IEC 61508, Schutzart IP20, Installationsort mindestens IP54, TÜV getestet, Bemessungsstoßspannung 6 kV / sichere Trennung, verstärkte Isolierung

Technische Details
Ausführung des elektrischen Anschlusses	Schraubanschluss
Tragschienenmontage möglich	ja
Mit abnehmbaren Klemmen	ja
Spannungsart der Versorgungsspannung	AC/DC
Versorgungsspannung bei AC 50 Hz	24 V
Versorgungsspannung bei AC 60 Hz	24 V
Versorgungsspannung bei DC	24 V
Ausführung der Schaltfunktion der Eingänge	Öffner und Schließer
Mit Rückführkreis	ja
Mit Starteingang	nein
Steuerspannungsart 1	AC/DC
Steuerspannung 1	24 V
Steuerspannungsart 2	AC/DC
Steuerspannung 2	24 V
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet	2
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet	1
Spannungsart der Betriebsspannung	AC/DC
Betriebsspannung bei AC 50 Hz	24 V
Betriebsspannung bei AC 60 Hz	24 V
Betriebsspannung bei DC	24 V
Bemessungsschaltstrom	5 A
Geeignet für Sicherheitsfunktionen	ja
Typklasse für Sicherheitsanforderungen nach EN 574	Typ III C
SIL nach IEC 61508	3
Performance Level nach EN ISO 13849-1	Level e
Mit Zulassung für BG BIA	nein
Mit Zulassung nach UL	ja
Breite	22,5 mm
Höhe	99 mm
Tiefe	114,5 mm
Mit TÜV-Zulassung	ja

Lieferumfang:
1 x Eaton - Zweihandschaltgerät Zweihand-Relais ESR5-NZ-21-24VAC-DC
