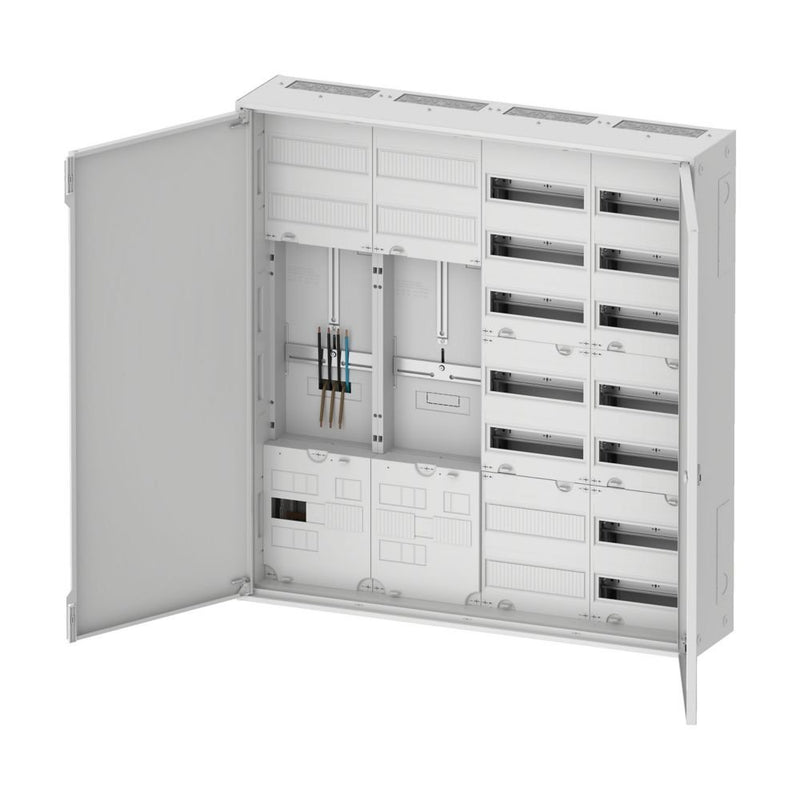

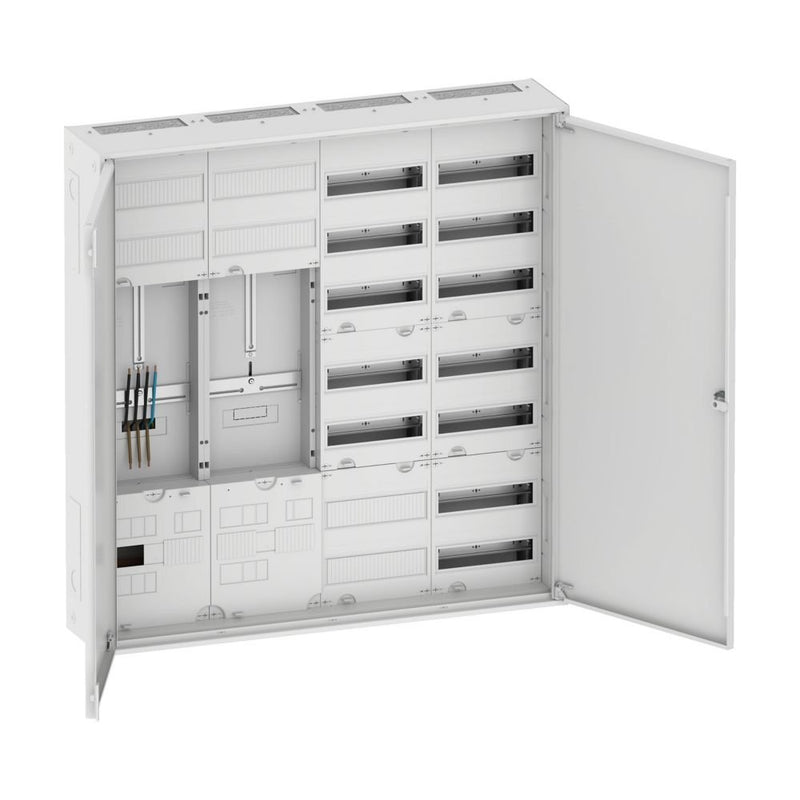

Eaton - Zähler-Komplettschrank Zählerschrank ZSD-ZT2V-1100/APZ

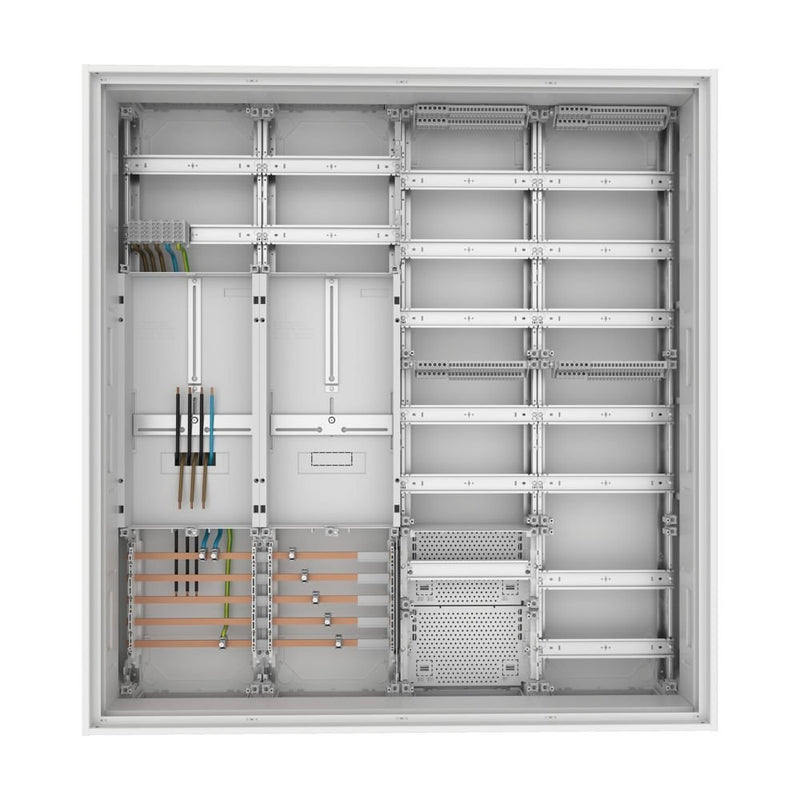

Zählerkomplettschrank nach VDE AR-N 4101:2015-09 Zählerfeld mit 3-Punkt-Zählerkreuz bestückt, 10 mm² Anschluss von unten mit 5-pin Sammelschienensystem 12 x 5 mm, inkl. 16 mm² Anschlussklemme für die Installation selektiver Hauptleitungsschutzschalter bis zu 63 A Anschlussbuchse RJ45 isoliert, lose verpackt Oberer Anschlussraum mit Hauptleitungsklemme 5 x 25 mm², berührungssicheres TSG-Feld, Reservefeld zum Ausbau als TSG-Feld mittels Bestückungspaket Verteilerfeld mit 5 x 12 TE mit 2x PEN-Schiene in Verbindungstechnik und APZ-Platz Verteilerfeld mit 7 x 12 TE mit 2x PEN-Schiene in Verbindungstechnik APZ: Ja

Technische Details
Bemessungsstrom	63 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	12
Anzahl der Felder	4
Mit Montageplatte	ja
Schutzart (IP)	IP31
Breite	1050 mm
Höhe	1100 mm
Tiefe	225 mm
Einbaubreite	1000 mm
Einbauhöhe	1050 mm
Einbautiefe	190 mm

Lieferumfang:
1 x Eaton - Zähler-Komplettschrank Zählerschrank ZSD-ZT2V-1100/APZ
