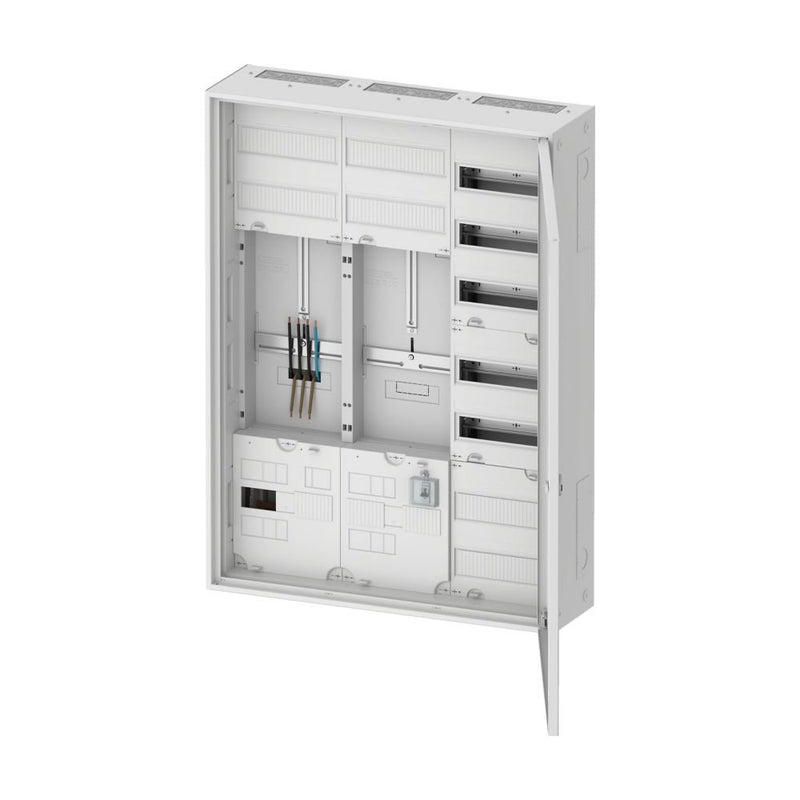

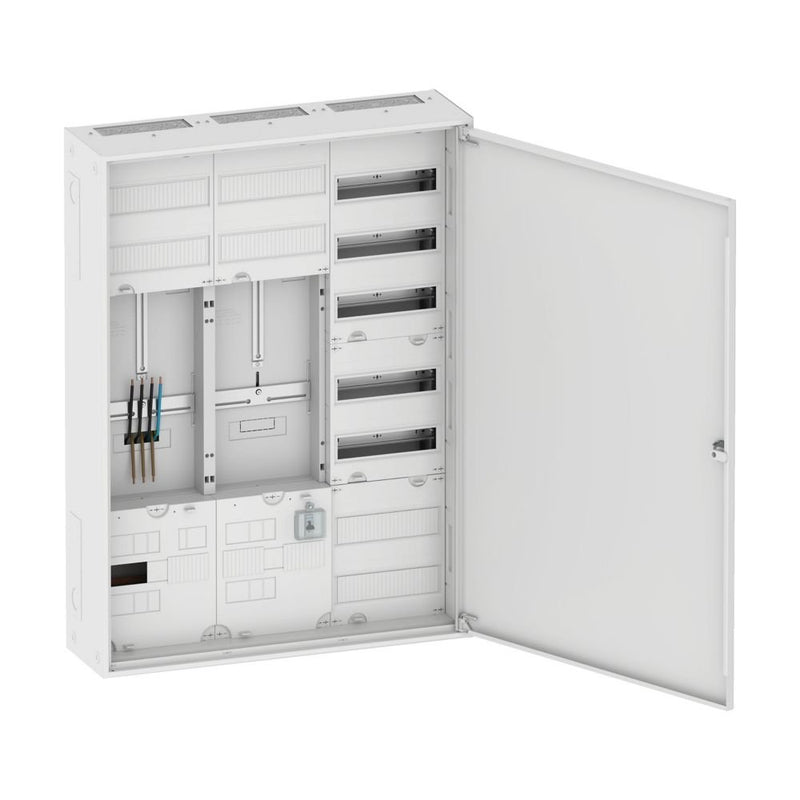

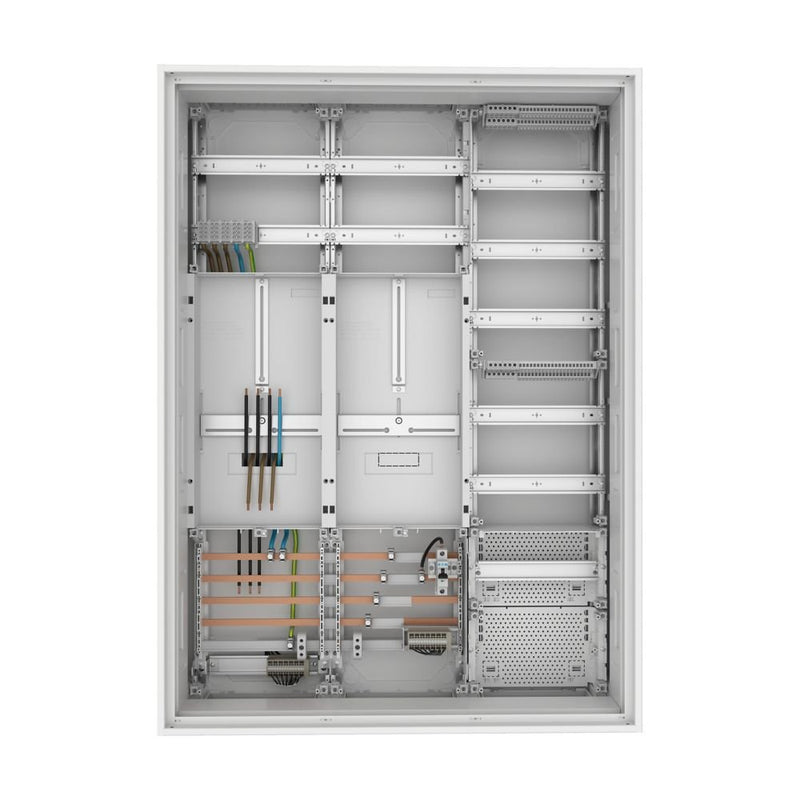

Eaton - Zähler-Komplettschrank ZSDZTV1100/APZBKPT31 3-Punktbefestigung

Zähler-Komplettschrank (3-Punkt) bestehend aus 1x Zählerfeld/1x TSG-Feld/1x Verteilerfeld inkl. APZ/inklusive Ausrüstungspaket zur Erweiterung eines TSG-Panels: 1x Leitungsschutzschalter (MCB) (10 A, Typ C, 25 kA), 1x Plombierhaube, 2x Sicherungs-/Klemmenhalter, 1x Steuerleitungsklemme (7-polig, schraubenlos), 1x kurzschlussfestes Kabel (2,5 mm2), 1x Steuerleitung (7 x 1,5 mm2)

Technische Details
Bemessungsstrom	63 A
Ausführung	1-stöckig
Anzahl der Zählerplätze	1
Anzahl der TSG-Plätze	1
Unterer Anschlussraum	mit Sammelschiene 5-polig
Montageart	Aufputz
Werkstoff	Stahl
Farbe	weiß
RAL-Nummer	9016
Anzahl der Verteilerreihen	5
Anzahl der Felder	3
Mit Montageplatte	ja
Schutzart (IP)	IP31
Breite	800 mm
Höhe	1100 mm
Tiefe	225 mm
Einbaubreite	750 mm
Einbauhöhe	1050 mm
Einbautiefe	190 mm

Lieferumfang:
1 x Zählerfeld 1 x TSG-Feld 1 x Verteilerfeld inkl. APZ 1 x Leitungsschutzschalter (10 A, Typ C, 25 kA) 1 x Plombierhaube 2 x Sicherungs-/Klemmenhalter 1 x Steuerleitung
