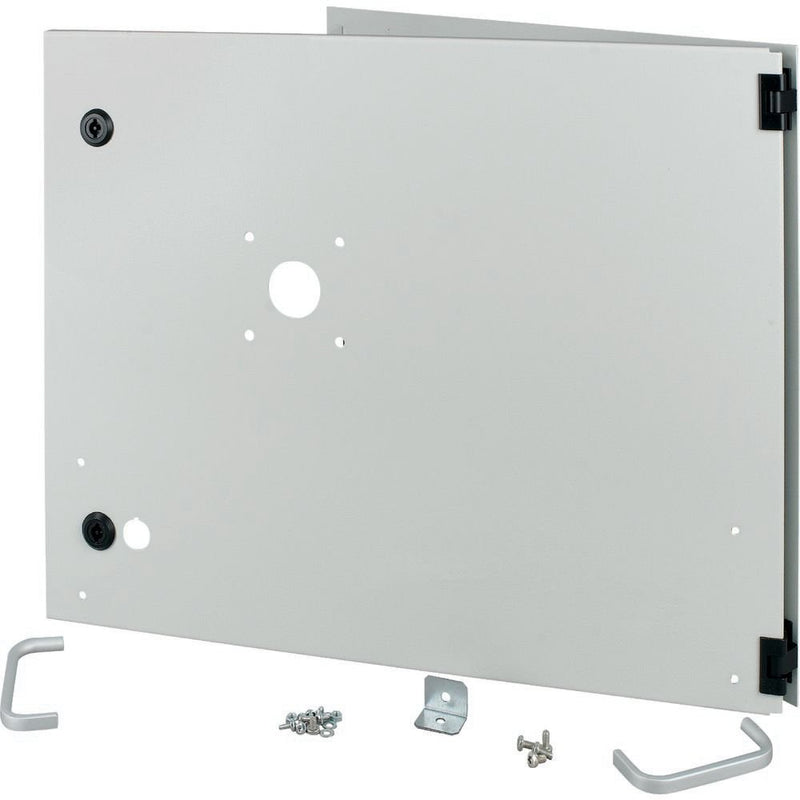

Eaton - Tür/Bedientableau (Schaltschrank) Geräteraumtür XW Einschub XMW1806CDV-NZM-190 NZM belüftet IP33

Zu öffnende Metall-Front für Einschub, Ausführung NZM
Höhe 450mm
IP31 belüftet
grau RAL 7035
Ausnehmung für Hauptschalterdrehgriff mittig
bestehend aus: Frontplatte inkl. Verschlüssen, Scharnieren, Schraubmaterial und Griffbügel. Vorstanzungen für insgesamt 7x RMQ Titan Befehls- und Meldegeräte mit 22,5 mm Durchmesser. Eine Öffnung für den Druckknopf der mechanischen Verriegelung. Ebenso sind die Bohrungen/Vertiefungen für den Türkupplungsdrehgriff bereits gesetzt. Sollten nicht alle Vorstanzungen verwendet werden, sind diese mit Blindverschlüssen (MCC-Zubehör) abzudichten.

Technische Details
Ausführung	Fachtür
Ausführung als Sichttür	nein
Ausführung als Tür für Trennschalterverriegelung	nein
Breite	565 mm
Höhe	448,5 mm
Tiefe	47,6 mm
EMV-Ausführung	ja
Werkstoff	Stahl
Ausführung der Oberfläche	pulverbeschichtet
Farbe	grau
Schutzart (IP)	IP31
Schutzart (NEMA)	sonstige

Lieferumfang:
1 x Frontplatte inkl. Verschlüssen, Scharnieren, Schraubmaterial und Griffbügel
