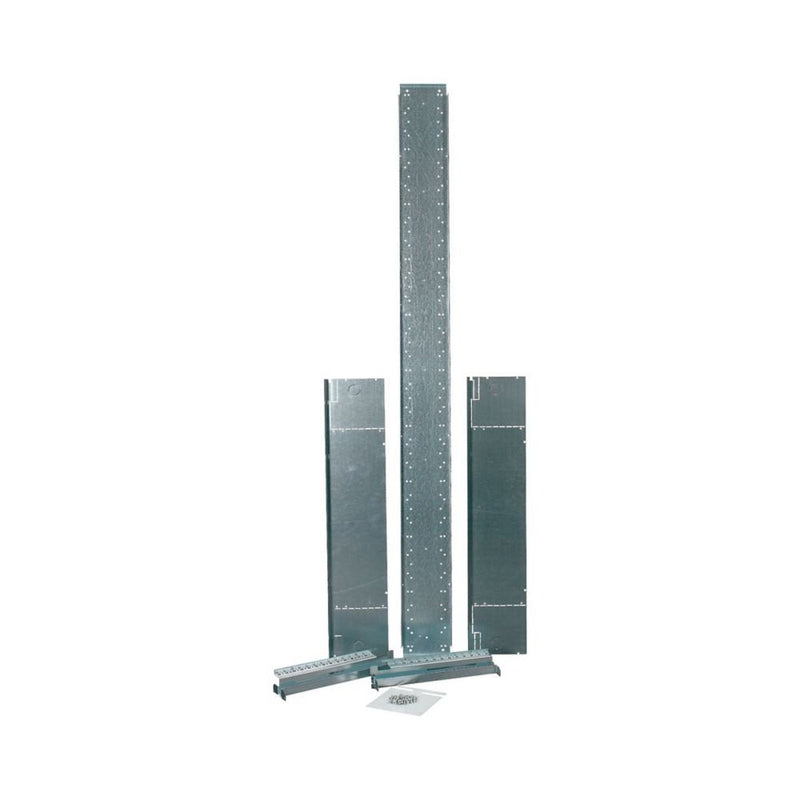

Eaton - Trennwand (Schaltschrank) Unterteilung Anschluss-/ XPFBCB597 Hauptsammelsch.-Raum

Zubehör für Abgangsfeld: Durchgängige Montageplatte/Schottwand für Kabelanschlussraum im Abgangsfeld. NZM-Abgangsfelder Form 2/4, Feldbreite 1200mm, Geräteraumbreite 600mm, Kabelanschlussraumbreite 597mm.Zum Befestigen von Klemmen/Kontaktblöcken im Kabelanschlussraum
dient zugleich als Schottwand zwischen Kabelanschlussraum und Hauptsammelschienenraum. Für Abgangsfelder in einer 5000 A Anlage (zusätzlicher Hauptsammelschienenraum) sind diese Schottungen zwingend zu verwenden.

Technische Details
Rastermaß	12,5 mm
Geeignet für Gehäusebaubreite	1200 mm
Geeignet für Gehäusebautiefe	600 mm
Breite	1 mm
Höhe	40 mm
Werkstoff	Stahl
Ausführung der Oberfläche	verzinkt
Farbe	Edelstahl
Mit Kabeleinführung	nein
Mit Schloss	nein
Bauform	Einzelteil
Für innere Unterteilung Form 2a	ja
Für innere Unterteilung Form 2b	ja
Für innere Unterteilung Form 3a	ja
Für innere Unterteilung Form 3b	ja
Für innere Unterteilung Form 4a	ja
Für innere Unterteilung Form 4b	ja

Lieferumfang:
1 x Eaton - Trennwand (Schaltschrank) Unterteilung Anschluss-/ XPFBCB597 Hauptsammelsch.-Raum

Keine Downloads vorhanden.
