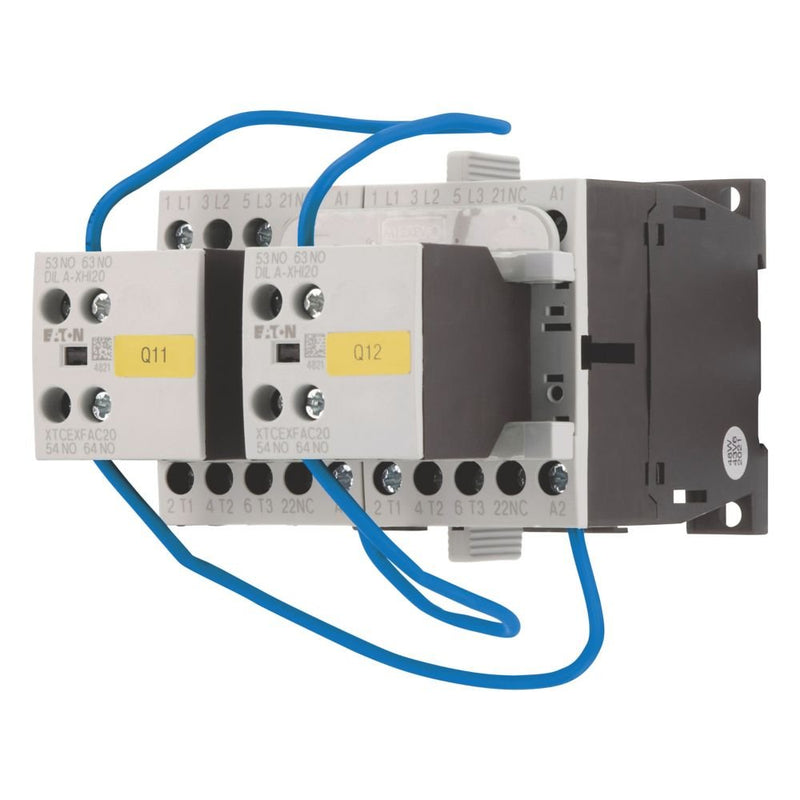

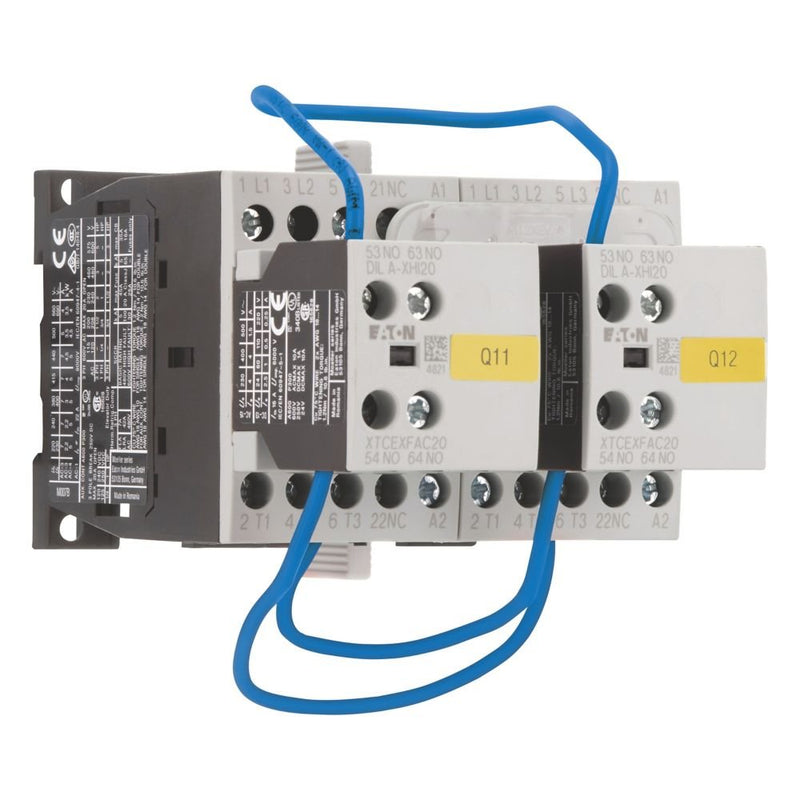

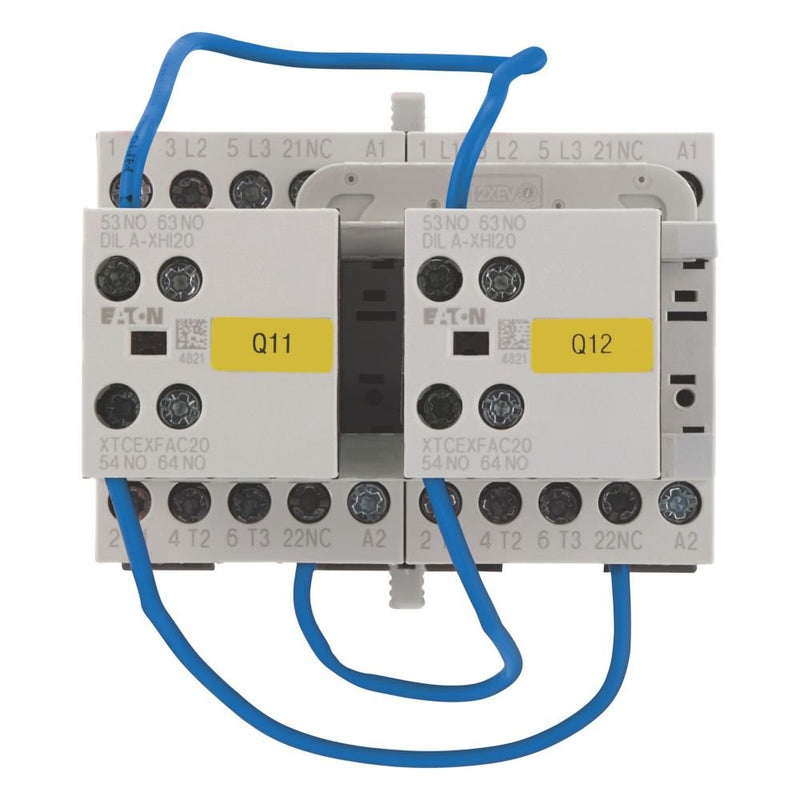

Eaton - Schützkombination Wendeschütz DIULM12/21(24VDC) 3kW/400V DC

Wendeschützkombination, Anwendung: Schützkombinationen für den Motorstart mit zwei Drehrichtungen, Zubehör: Wendekombinationen DIUL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 12 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3.

Technische Details
Funktion	Wendeschütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	6
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Betriebsspannung bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	12 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsleistung NEMA	7,4 kW
Anzahl der Hilfskontakte als Schließer	2
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP20
Schutzart (NEMA)	sonstige
Breite	90 mm
Höhe	68 mm
Tiefe	117 mm

Lieferumfang:
1 x Eaton - Schützkombination Wendeschütz DIULM12/21(24VDC) 3kW/400V DC
