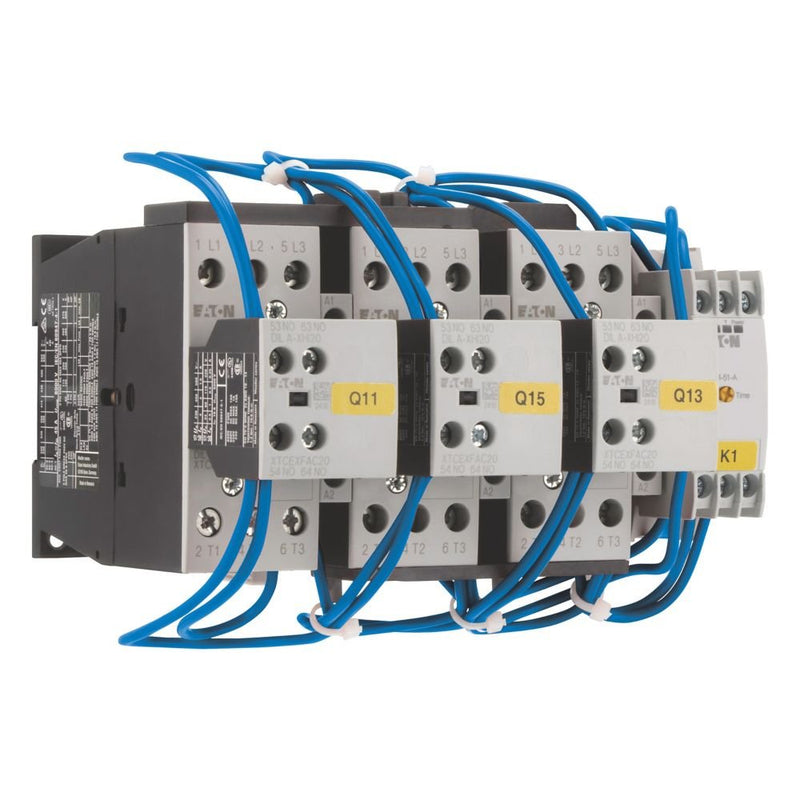

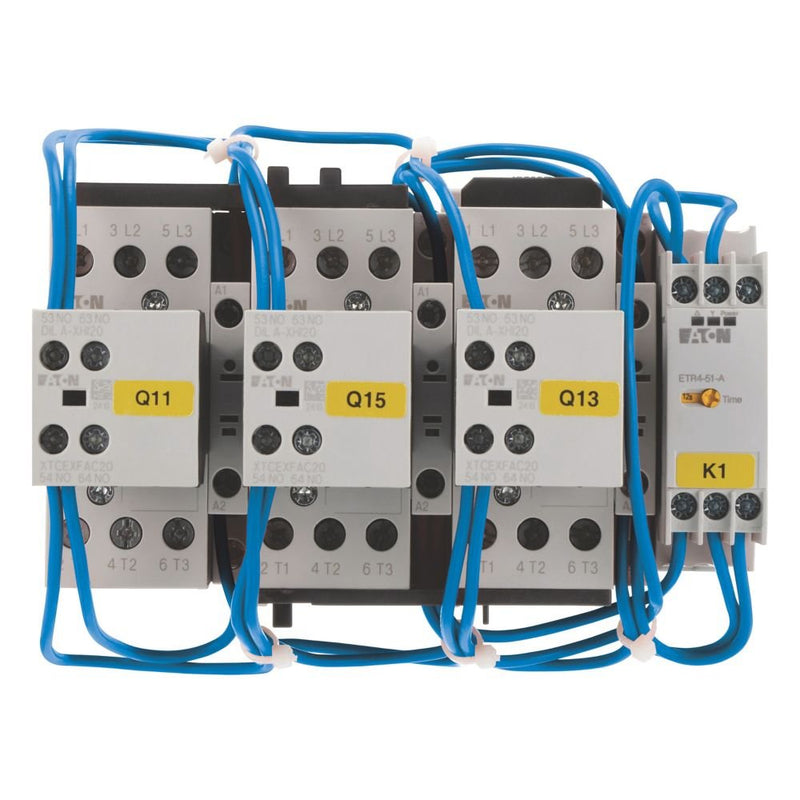

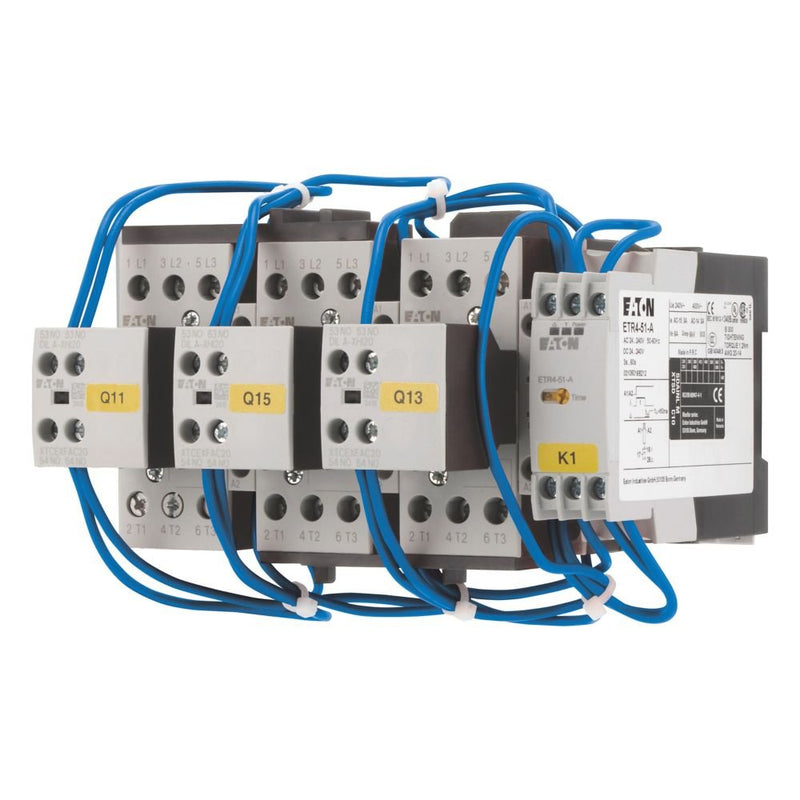

Eaton - Schützkombination Sterndreieckschütz SDAINLM30(RDC24) 15kW 400V,DC

Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 30 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 7,5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18,5 kW, 660 V 690 V: P= 18,5 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 24 V DC, Stromart AC/DC: Gleichstrombetätigung, Einzelne Komponenten der Netzschützkombination Q11: DILM17-10

Technische Details
Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	9
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Betriebsspannung bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	30 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	30 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Schließer	3
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP00
Schutzart (NEMA)	sonstige
Breite	158 mm
Höhe	95 mm
Tiefe	138 mm

Lieferumfang:
1 x Eaton - Schützkombination Sterndreieckschütz SDAINLM30(RDC24)
