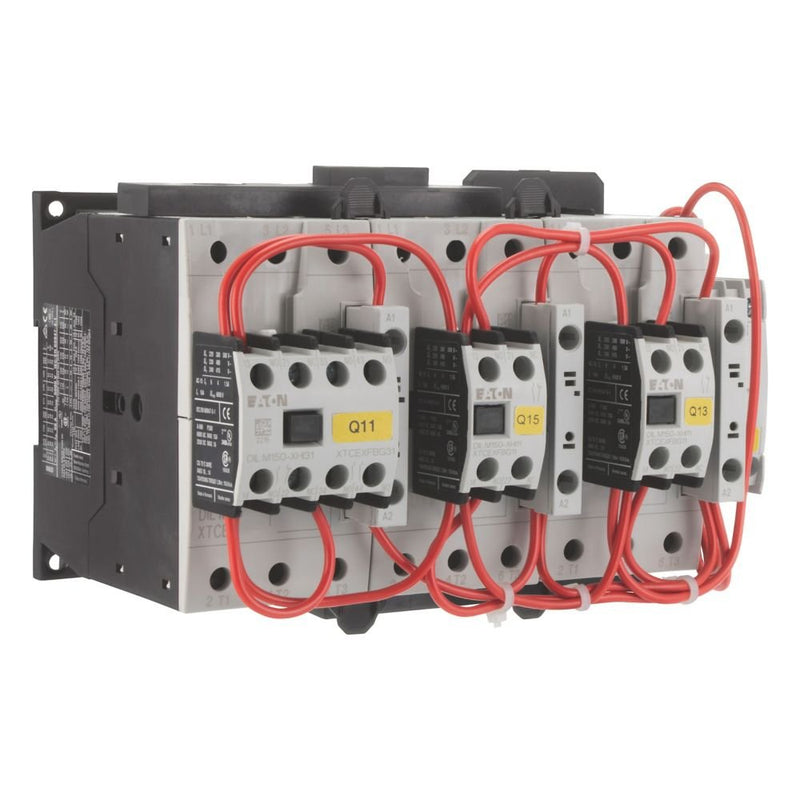

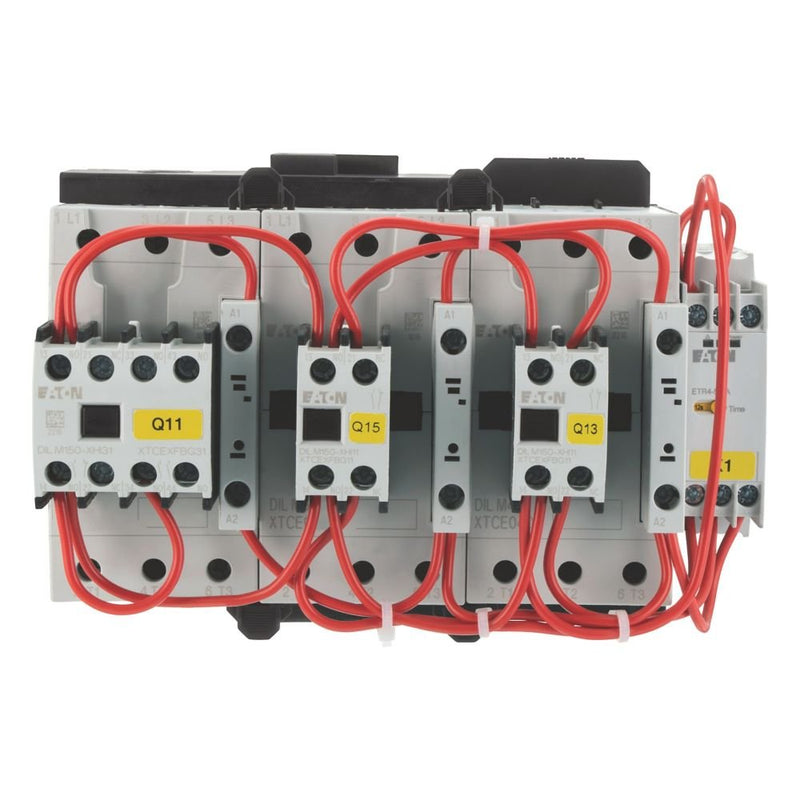

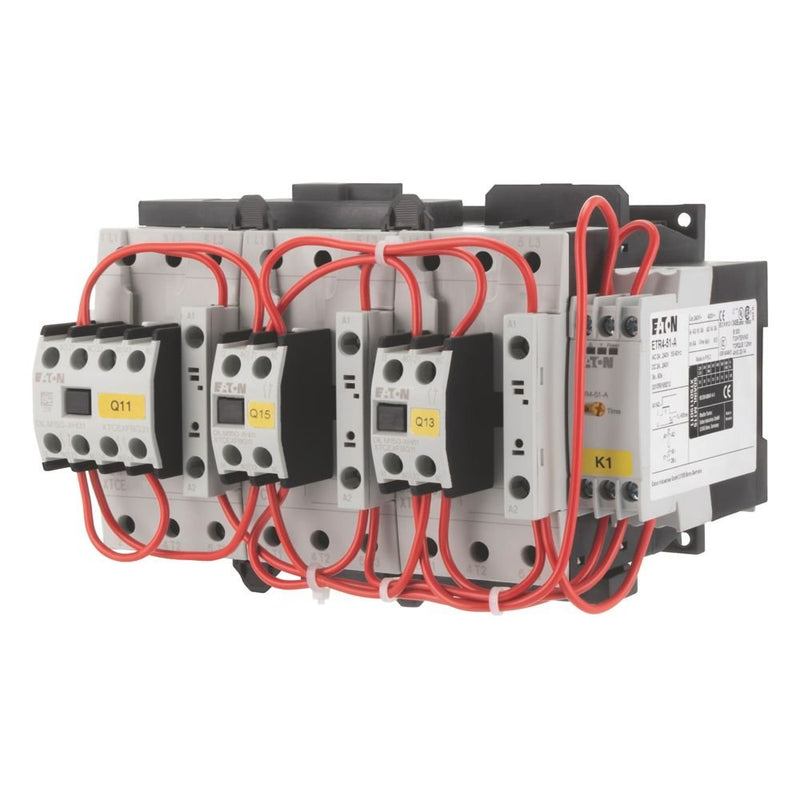

Eaton - Schützkombination S-D-Schütz 45kW/400V, AC SDAINLM90230V#239937 50HZ240V60HZ

Stern-Dreieck-Schützkombination, Anwendung: Stern-Dreieck Motorstart für Schützkombinationen, Betriebsfrequenz: maximal 10 Anläufe pro Stunde, Zubehör: Stern-Dreieck-Kombinationen SDAINL, Gebrauchskategorie: NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 90 A, Max. Bemessung für Drehstrommotoren, 50 - 60 Hz AC-3 220 V 230 V: P= 22 kW, 380 V 400 V: P= 45 kW, 500 V: P= 55 kW, 660 V 690 V: P= 45 kW, Max. Umschaltzeit: 20 s, Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Stromart AC/DC: AC-Betrieb

Technische Details
Funktion	Stern-Dreieck-Schütz
Tragschienenmontage möglich	nein
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	240 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	9
Anschlussart Hauptstromkreis	Schraubanschluss
Spannungsart der Betriebsspannung	AC
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Betriebsspannung bei DC	0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	90 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	90 A
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Öffner	1
Anzahl der Hilfskontakte als Schließer	1
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis	Schraubanschluss
Schutzart (IP)	IP00
Schutzart (NEMA)	sonstige
Breite	188 mm
Höhe	115 mm
Tiefe	147 mm

Lieferumfang:
1 x Eaton - Schützkombination S-D-Schütz 45kW/400V, AC SDAINLM90230V#239937 50HZ240V60HZ
