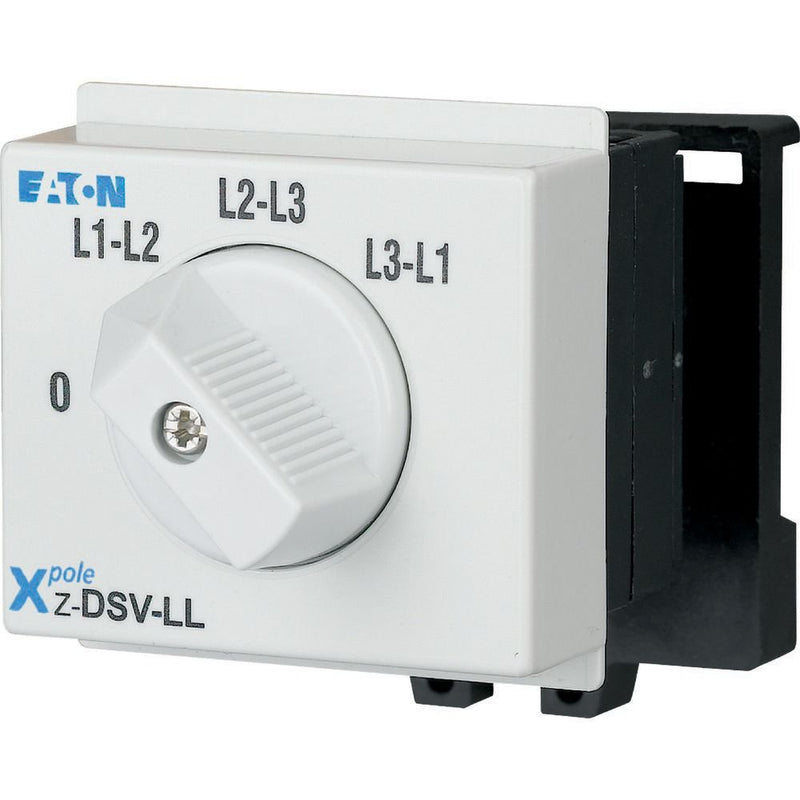

Eaton - Schalter für Reiheneinbau Drehschalter Z-DSV-LL Voltmeter L-L, L1-L2

Die Drehschalter der Serie Z-DS sind baukastenähnlich aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindung benachbarter Schalterklemmen wie beim Voltmeterumschalter Z-DSV erfordelich, sind im Schalterpressteil eingearbeitet. Dadurch gibt es keine Behinderung beim Anklemmen der Anschlussleiter. Anwendung: Praktisch für jeden gewünschten Anwendungsfall einsetzbar. Z.B. Motorschalter: Garagentore, Ventilator, elektrisch betriebene Rollläden, Heizungssteuerungen, Beleuchtungskörper, Instrumentenschalter, div. Steuerungszwecke, usw., Ausführung entsprechend IEC 60947-3, IEC 60947-5-1, VDE 0660, EN 60947-3, SEV

Technische Details
Schaltfunktion	sonstige
Anzahl der Kontakte als Wechsler	1
Polzahl	1
Bemessungsstrom	20 A
Bemessungsspannung	690 V
Min. Bemessungsspannung	440 V
Bemessungsabschaltvermögen	0,02 kA
Kurzschlussfestigkeit (Icw)	10 kA
Spannungsart	AC
Mit Signallampe	nein
Farbe der Kalotte	sonstige
Leuchtmittel	sonstige
Lampensockel	sonstige
Max. Lampenleistung	0 W
Breite in Teilungseinheiten	3
Einbautiefe	60 mm
Schutzart (IP)	IP20
Aufdruck/Kennzeichnung	sonstige
Zwangstrennung (nach DIN VDE 0113)	nein

Lieferumfang:
1 x Eaton - Schalter für Reiheneinbau Drehschalter Z-DSV-LL Voltmeter L-L, L1-L2
