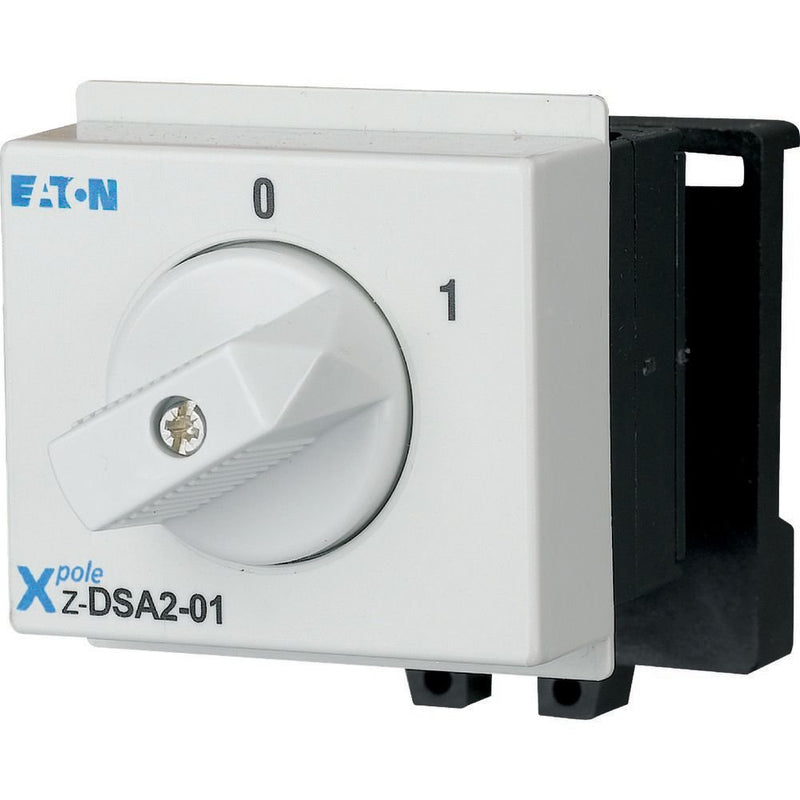

Eaton - Schalter für Reiheneinbau Drehschalter Z-DSA2-01 2p, AUS, 0 -1

Die Drehschalter der Baureihe Z-DS sind modular aufgebaut: Der Schalter selbst besteht aus dem Rastwerk und dem Schaltpaket. Die Schaltnocken (deshalb werden die Schalter auch Nockenschalter genannt) werden von einer stabilen, verwindungssteifen Aluminiumwelle angetrieben. Das Schaltpaket besteht aus einer oder mehreren Schaltzellen mit ein oder zwei voneinander unabhängigen, doppelunterbrechenden Kontakten. Die Verbindungen benachbarter Schalterklemmen, wie beim Voltmeterumschalter Z-DSV erforderlich, sind im Schalterpressteil eingearbeitet

Technische Details
Schaltfunktion	Ausschalter
Anzahl der Kontakte als Schließer	2
Polzahl	2
Bemessungsstrom	20 A
Bemessungsspannung	690 V
Min. Bemessungsspannung	440 V
Bemessungsabschaltvermögen	0,02 kA
Kurzschlussfestigkeit (Icw)	10 kA
Spannungsart	AC
Mit Signallampe	nein
Farbe der Kalotte	sonstige
Leuchtmittel	sonstige
Lampensockel	sonstige
Max. Lampenleistung	0 W
Breite in Teilungseinheiten	3
Einbautiefe	60 mm
Schutzart (IP)	IP20
Aufdruck/Kennzeichnung	sonstige
Zwangstrennung (nach DIN VDE 0113)	nein

Lieferumfang:
1 x Eaton - Schalter für Reiheneinbau Drehschalter Z-DSA2-01 2p, AUS, 0 -1
