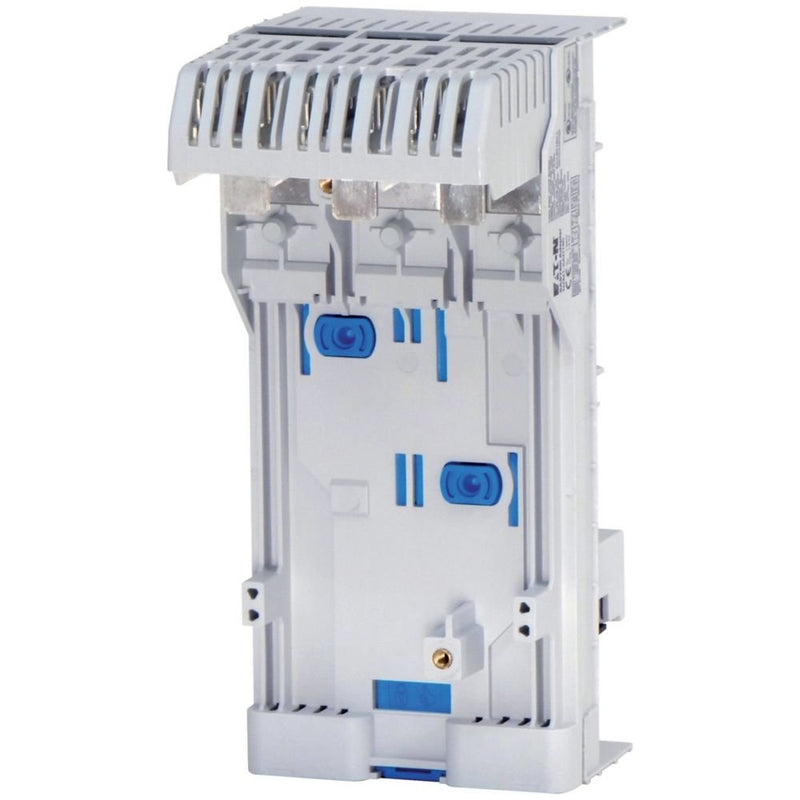

Eaton - Sammelschienen-Adapter NZM1-XAD160 f.NZM 160A

Typgeprüfter Sammelschienenadapter für NZM Schutzschalter und N Trennschalter, für Aufputzmontage auf Kupfer-Sammelschienen 12 30 x 5 10, Doppel-T- und Dreifach-T-Profil, Bemessungsbetriebsstrom Ie=160 A, verwendbar für NZM1, PN1, N(S)1, Adapterbreite=90 mm, Bemessungsbetriebsspannung Ue=690 VAC, Kombisockel zum Aufrasten auf die Sammelschiene mit 5 mm oder 10 mm Dicke, Anschluss oben oder unten durch Drehen des Adapters möglich, Temperaturbeständig bis 120 °C, selbstverlöschend UL 94, Bahnwiderstand CTI 200, Anzahl der Pole = 3, Abstand zwischen Sammelschienenmitten = 60 mm, verwendbar in Verbindung mit Sammelschienensystem SASY 60i, UL-Zulassung, Derating beachten

Technische Details
Tragschienenbestückung	ohne
Ausführung des elektrischen Anschlusses	sonstige
Bemessungsstrom In	160 A
Min. Stromschienendicke	5 mm
Max. Stromschienendicke	10 mm
Breite des Adapters	92 mm
Schienenbreite	30 mm
Schienenabstand	60 mm

Lieferumfang:
1 x Eaton - Sammelschienen-Adapter Sammelschienen-Adapter NZM1-XAD160 f.NZM 160A
