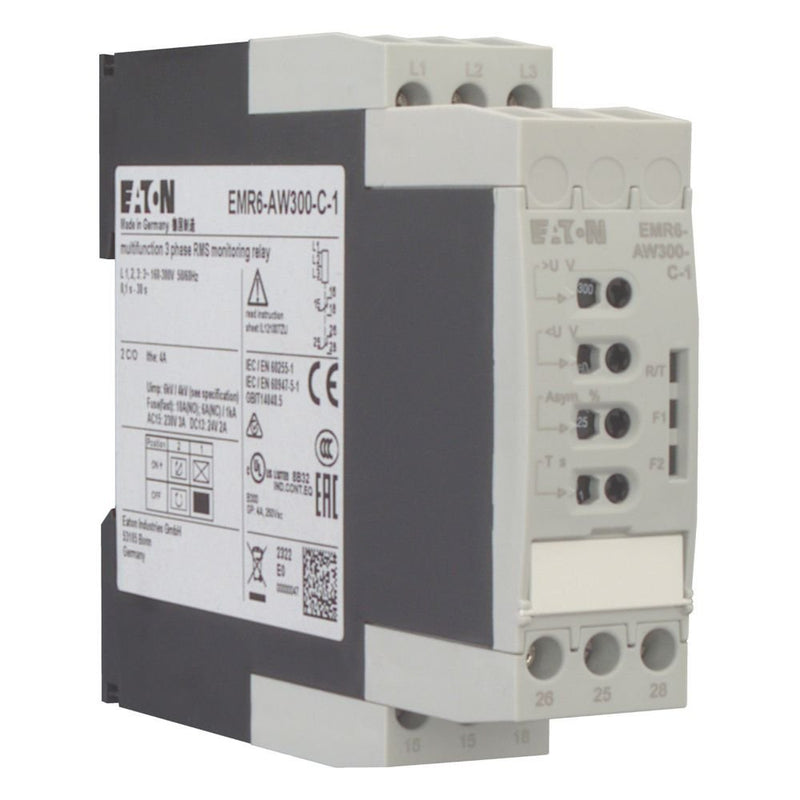

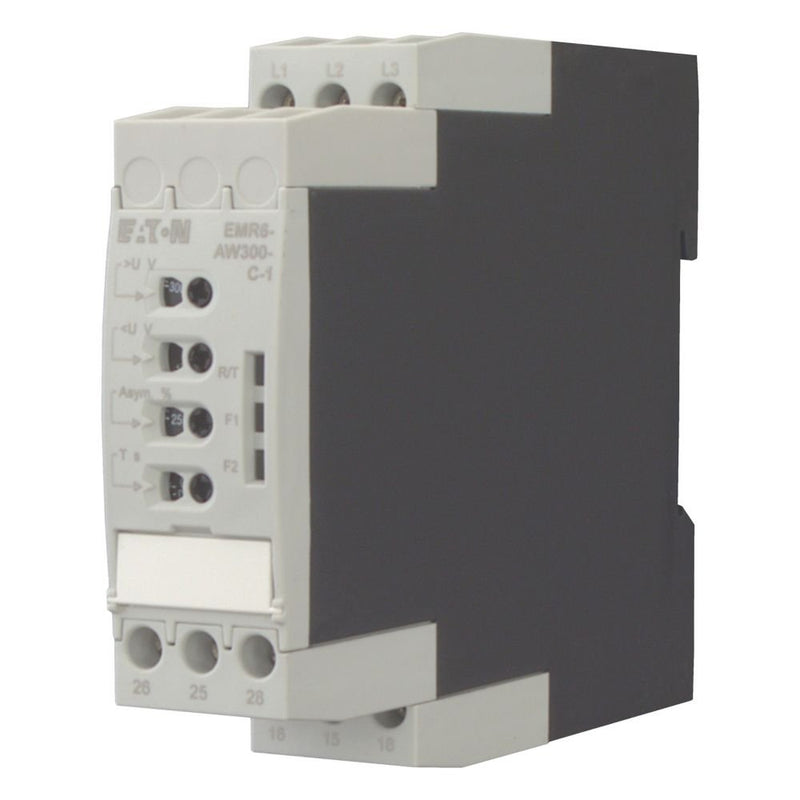

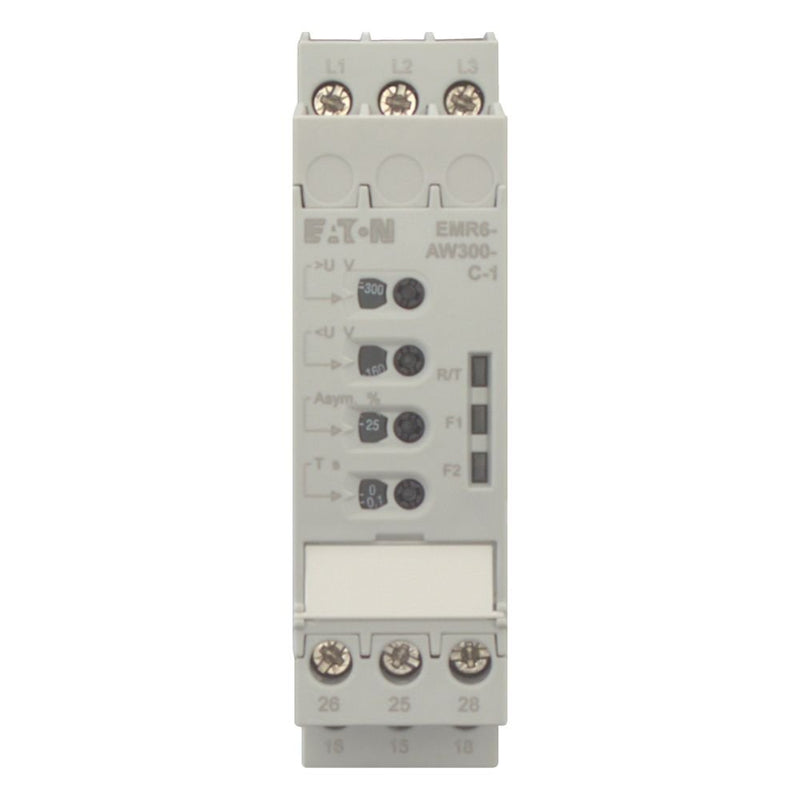

Phasenwächter, Sortiment: Mess- und Überwachungsrelais EMR, multifunktional, Stromversorgung aus dem Messkreis, Einschaltverzögerung/Ausschaltverzögerung: keine = 0 oder einstellbar zwischen 0,1 - 30 s, Unsymmetrie-Schwellenwerte einstellbar 2 - 25 % vom Mittelwert der Phasenspannungen, Dreiphasennetze, Überwachungsspannung je Phase: UN= 160 - 300 V AC, 50/60 Hz V AC, Überwachung von: Phasenfolge (deaktivierbar), Phasenausfall, Überspannung, Unterspannung, Ungleichgewicht, Versorgungsspannung: 160 - 300 V AC, 50/60 Hz, Einbaulage: beliebig, Befestigung: Schnappbefestigung, Hutschiene IEC/EN 60715, Breite: 22,5 mm, Normen und Bestimmungen: IEC, UL, CSA, CCC, GL
| Technische Details |
|---|
| Ausführung des elektrischen Anschlusses |
Schraubanschluss |
| Mit abnehmbaren Klemmen |
nein |
| Externe Stromversorgung erforderlich |
nein |
| Spannungsart der Versorgungsspannung |
AC |
| Versorgungsspannung bei AC 50 Hz |
160..300 V |
| Versorgungsspannung bei AC 60 Hz |
160..300 V |
| Versorgungsspannung bei DC |
0 V |
| Funktion Phasenfolgeüberwachung |
ja |
| Funktion Phasenausfallerkennung |
ja |
| Funktion Unterspannungserkennung |
ja |
| Funktion Überspannungserkennung |
ja |
| Funktion Asymmetrieerkennung |
ja |
| Spannungsmessbereich |
160..300 V |
| Min. einstellbare Ansprechverzögerungszeit |
0,1 s |
| Max. zulässige Ansprechverzögerungszeit |
30 s |
| Min. einstellbare Rückfallverzögerungszeit |
0,1 s |
| Max. zulässige Rückfallverzögerungszeit |
30 s |
| Anzahl der Kontakte als Wechsler |
2 |
| Spannungsart der Betriebsspannung |
AC |
| Betriebsspannung bei AC 50 Hz |
160..300 V |
| Betriebsspannung bei AC 60 Hz |
160..300 V |
| Bemessungsschaltstrom |
4 A |
| Breite |
22,5 mm |
| Höhe |
85,6 mm |
| Tiefe |
103,7 mm |
