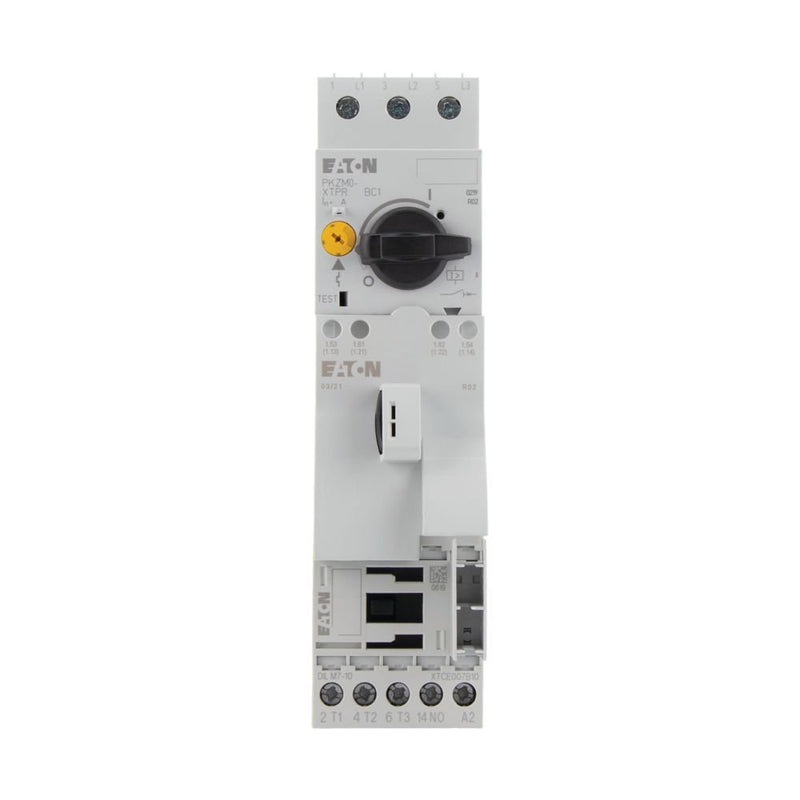

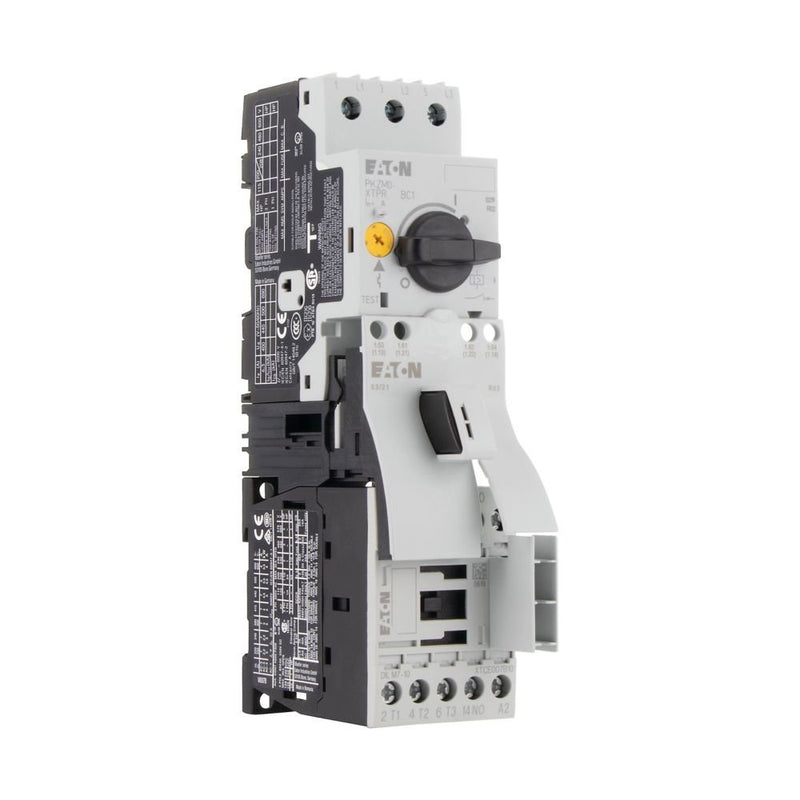

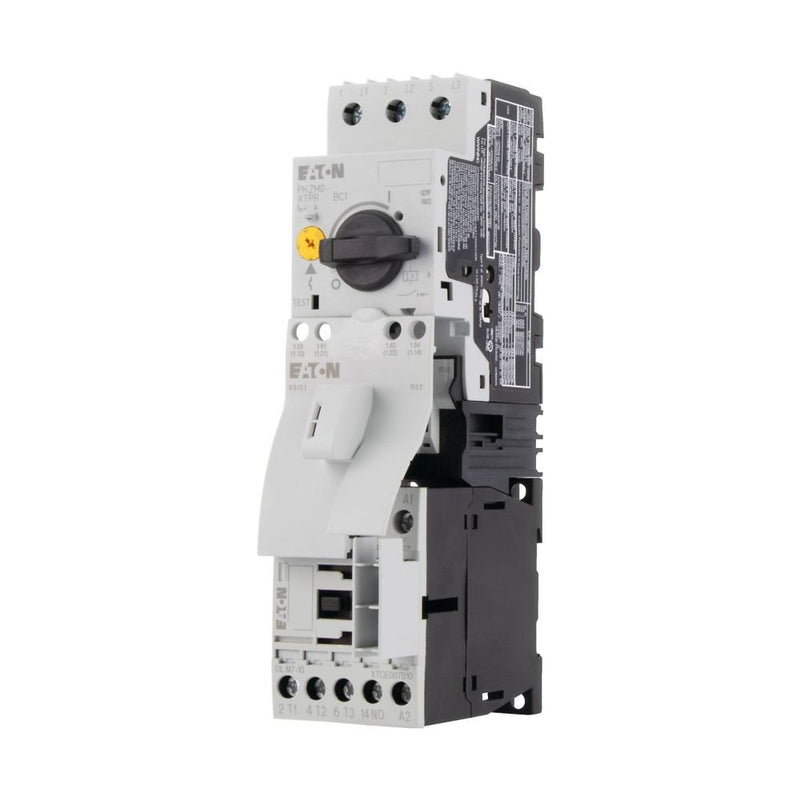

Direktstarter, Grundgerät: MSC, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Motordaten Bemessungsbetriebsleistung AC-3 380 V 400 V 415 V: P= 2,2 kW, Einstellbereich Überlastauslöser: Ir= 4 - 6,3 A, Koordinierung: Zuordnungsart 1 , Zuordnungsart 2 , Betätigungsspannung: 230 V 50 Hz, 240 V 60 Hz, Wechselspannung, Normen und Bestimmungen: IEC/EN 60947-4-1, VDE 0660
| Technische Details |
|---|
| Art des Motorstarters |
Direktstarter (DOL) |
| Mit Kurzschlussauslöser |
ja |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
230 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
0 V |
| Spannungsart zur Betätigung |
AC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig |
1,5 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
2,2 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig |
0 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig |
0 kW |
| Bemessungsbetriebsstrom Ie |
5 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V |
6,3 A |
| Überlastauslöser Stromeinstellung |
4..6,3 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
50000 A |
| Leistungsaufnahme |
1,4 W |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
55 °C |
| Temperaturkompensierter Überlastschutz |
ja |
| Auslöseklasse |
CLASS 10 |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Tragschienenmontage möglich |
nein |
| Mit Trafo |
nein |
| Geeignet für NOT-AUS |
nein |
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2 |
| Externer Reset möglich |
nein |
| Mit Sicherung |
nein |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Breite |
45 mm |
| Höhe |
180 mm |
| Tiefe |
95 mm |
