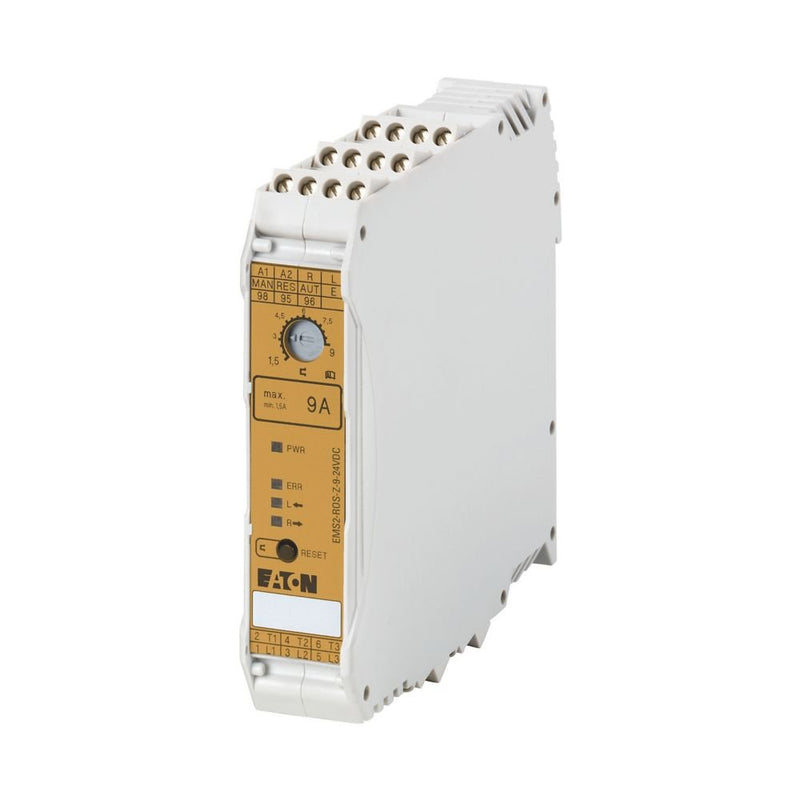

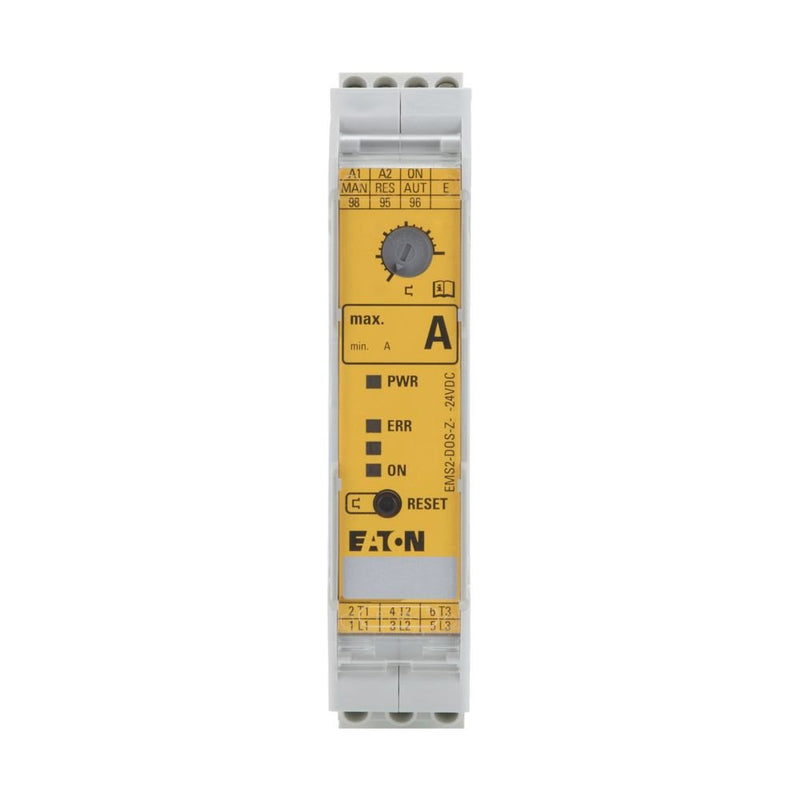

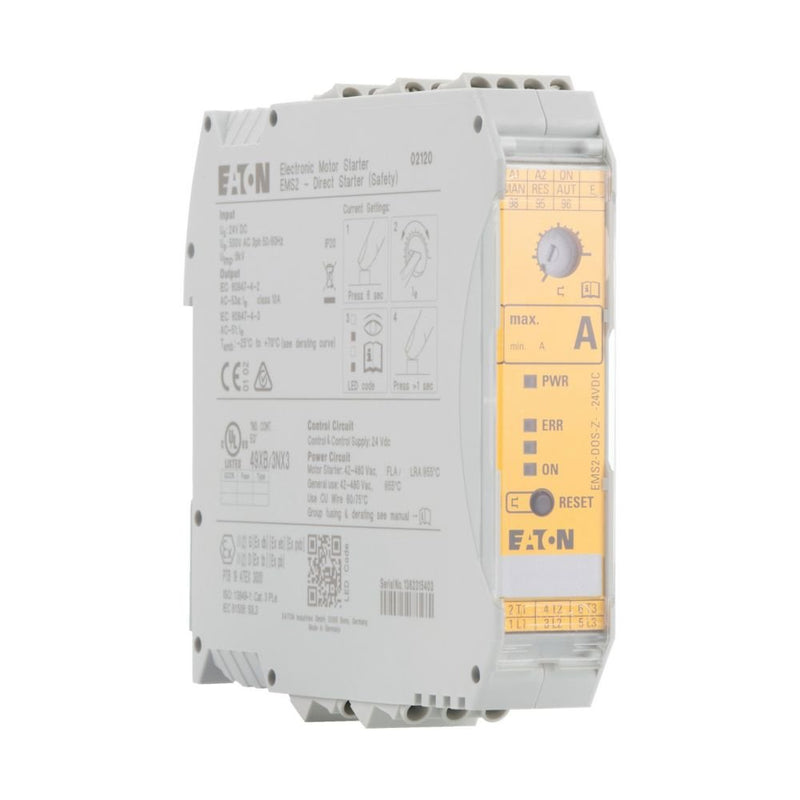

Direktstarter, Sortiment: Elektronischer Motorstarter, Beschreibung: Direktstart, Motorschutz, Not-Aus-Schalter, Schaltungsaufbau: Sicherheitsendstufe mit Bypass, Dreiphasentrennung., Konformität, Zulassung Explosionsschutz (gemäß ATEX 94/9/EG) II (2) G [Ex e] [Ex d] [Ex px], II (2) D [Ex t] [Ex p], Konformität, Zulassung EG-Baumusterprüfbescheinigung: PTB 13 ATEX 3003, max. Bemessungsbetriebsleistung für Drehstrommotoren, 50 60 Hz AC-53a 380 V 400 V 415 V: P= 0,55 - 3 kW, Einstellbereich Überlastauslöser: Ir= 1,5 - 9 A_x, Betätigungsspannung: 24 V DC, Anschlusstechnik: Schraubklemmen
| Technische Details |
|---|
| Art des Motorstarters |
Direktstarter (DOL) |
| Mit Kurzschlussauslöser |
nein |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24 V |
| Spannungsart zur Betätigung |
DC |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig |
1,5 kW |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
3 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig |
0 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig |
0 kW |
| Bemessungsbetriebsstrom Ie |
9 A |
| Bemessungsbetriebsstrom bei AC-3, 400 V |
7 A |
| Überlastauslöser Stromeinstellung |
1,5..9 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
0 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
0 A |
| Leistungsaufnahme |
12 W |
| Anzahl der Hilfskontakte als Schließer |
1 |
| Anzahl der Hilfskontakte als Öffner |
1 |

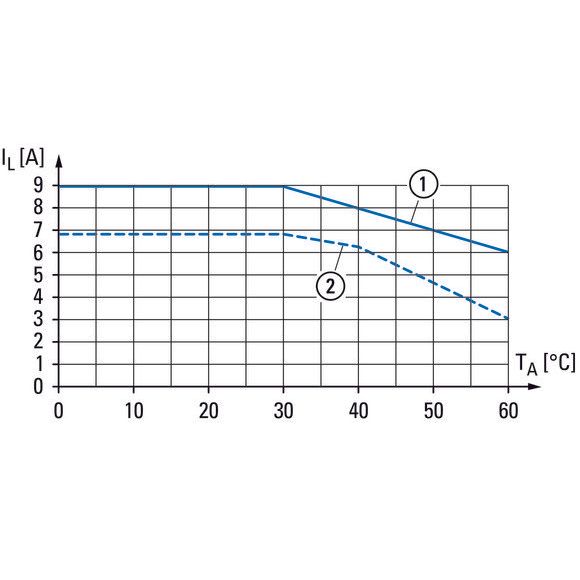

| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
70 °C |
| Temperaturkompensierter Überlastschutz |
ja |

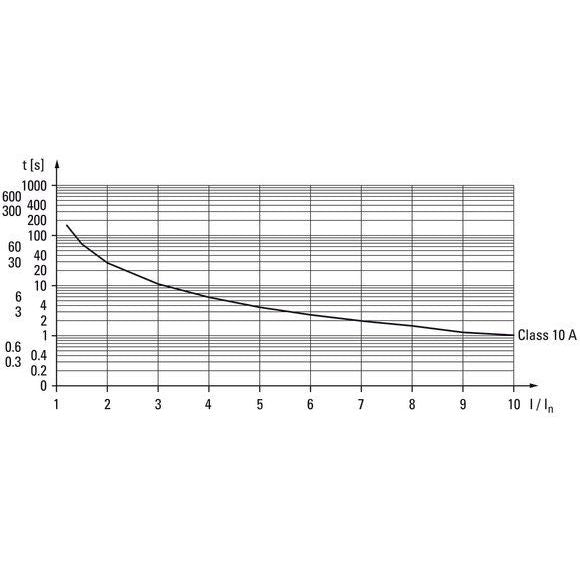

| Auslöseklasse |
CLASS 10 A |
| Anschlussart Hauptstromkreis |
Schraubanschluss |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Tragschienenmontage möglich |
ja |
| Mit Trafo |
nein |
| Geeignet für NOT-AUS |
nein |
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 1 |
| Externer Reset möglich |
nein |
| Mit Sicherung |
nein |
| Schutzart (IP) |
IP20 |
| Schutzart (NEMA) |
sonstige |
| Unterstützt Protokoll für TCP/IP |
nein |
| Unterstützt Protokoll für PROFIBUS |
nein |
| Unterstützt Protokoll für CAN |
nein |
| Unterstützt Protokoll für INTERBUS |
nein |
| Unterstützt Protokoll für ASI |
nein |
| Unterstützt Protokoll für MODBUS |
nein |
| Unterstützt Protokoll für Data-Highway |
nein |
| Unterstützt Protokoll für DeviceNet |
nein |
| Unterstützt Protokoll für SUCONET |
nein |
| Unterstützt Protokoll für LON |
nein |
| Unterstützt Protokoll für PROFINET IO |
nein |
| Unterstützt Protokoll für PROFINET CBA |
nein |
| Unterstützt Protokoll für SERCOS |
nein |
| Unterstützt Protokoll für Foundation Fieldbus |
nein |
| Unterstützt Protokoll für EtherNet/IP |
nein |
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein |
| Unterstützt Protokoll für DeviceNet Safety |
nein |
| Unterstützt Protokoll für INTERBUS-Safety |
nein |
| Unterstützt Protokoll für PROFIsafe |
nein |
| Unterstützt Protokoll für SafetyBUS p |
nein |
| Unterstützt Protokoll für sonstige Bussysteme |
nein |
| Breite |
22,5 mm |
| Höhe |
99 mm |
| Tiefe |
114,5 mm |
