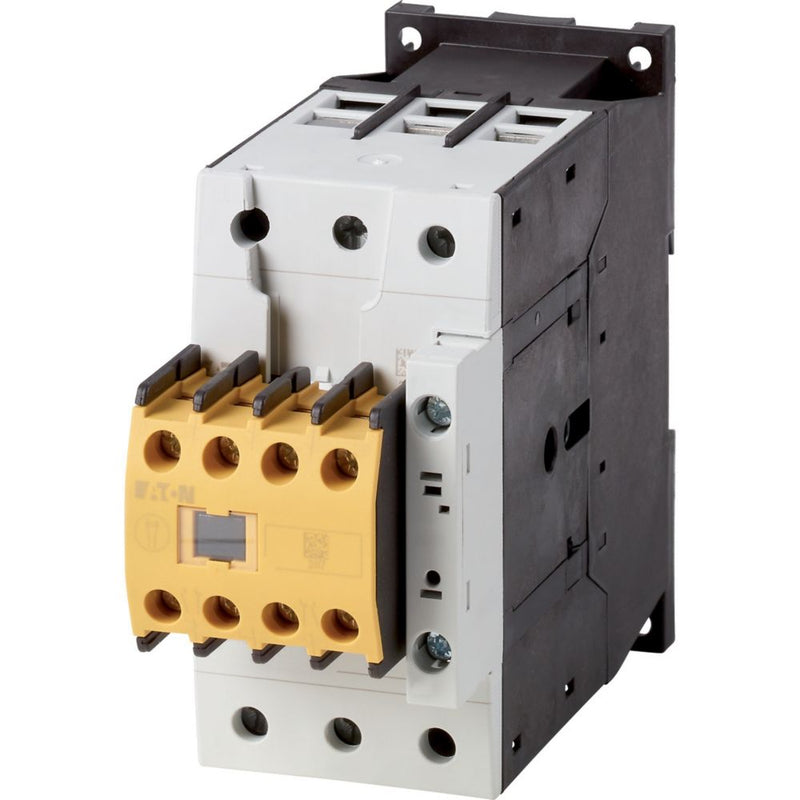

Eaton - Leistungsschütz zum Schalten von Wechselstrom Sicherheitsschütz DILMS50-22(RDC24) 380/400V,22kW,2S

Sicherheitsschütz, Anwendung: Leistungsschütz für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Hilfsschalterelement nicht ablösbar mit Grundgerät verbunden (manuelle Ansteuerung nicht möglich).

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	50 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	21 A
Bemessungsbetriebsleistung bei AC-4, 400 V	10 kW
Bemessungsbetriebsleistung NEMA	29,8 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	115 mm
Tiefe	147 mm

Lieferumfang:
1 x Eaton Sicherheitsschütz DILMS50-22(RDC24)
