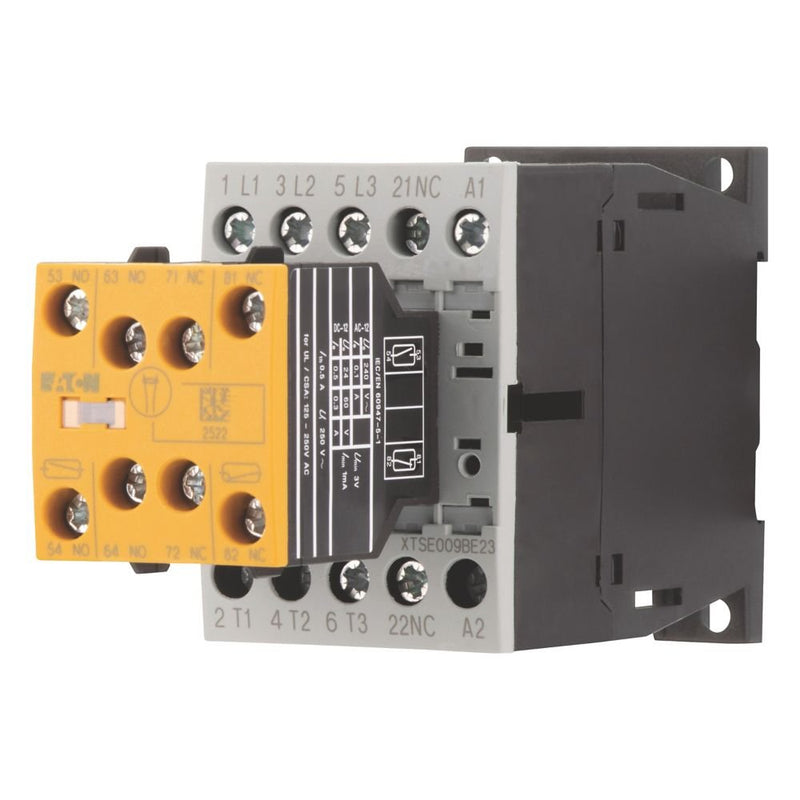

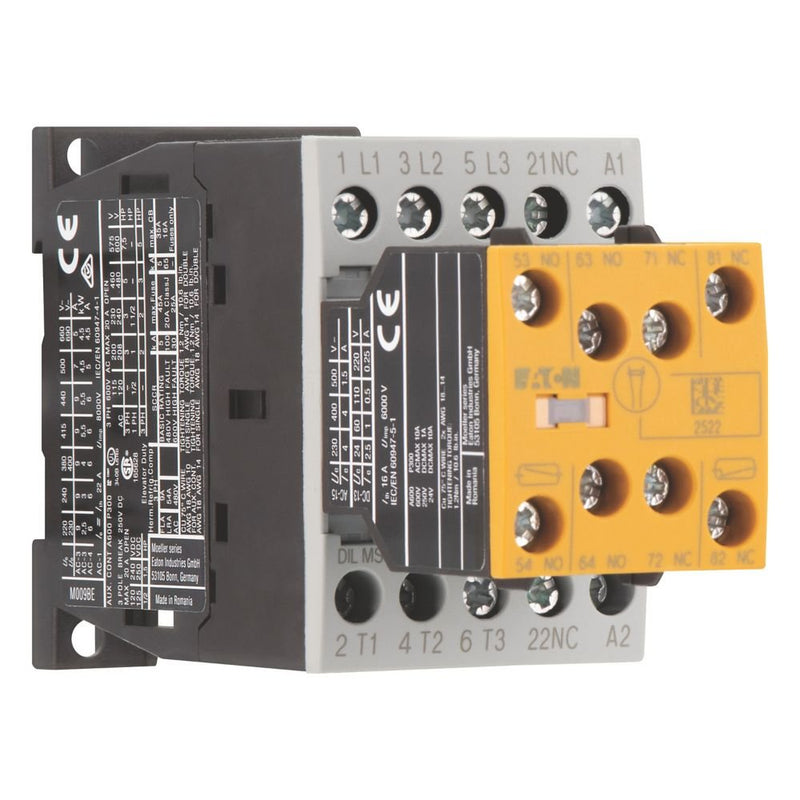

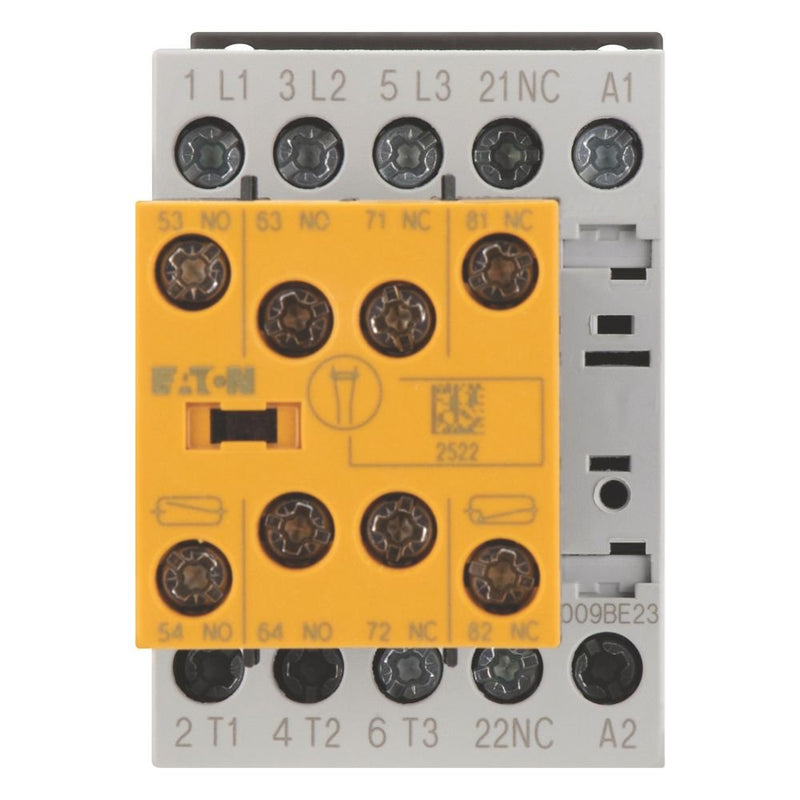

Eaton - Leistungsschütz zum Schalten von Wechselstrom Sicherheitsschütz 380/400V DILMS9-R23(24VDC) 4kW 2S 3Ö DC

Sicherheitsschütz, Anwendung: Leistungsschütz für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: NK: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: Anlassen, Einstecken, Reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit zwei elektronisch kompatiblen Mikroschaltern 1 S + 1 Ö

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	6 A
Bemessungsbetriebsleistung bei AC-4, 400 V	2,5 kW
Bemessungsbetriebsleistung NEMA	3,7 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	3
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	69 mm
Tiefe	117 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILMS9-R23(24VDC)
