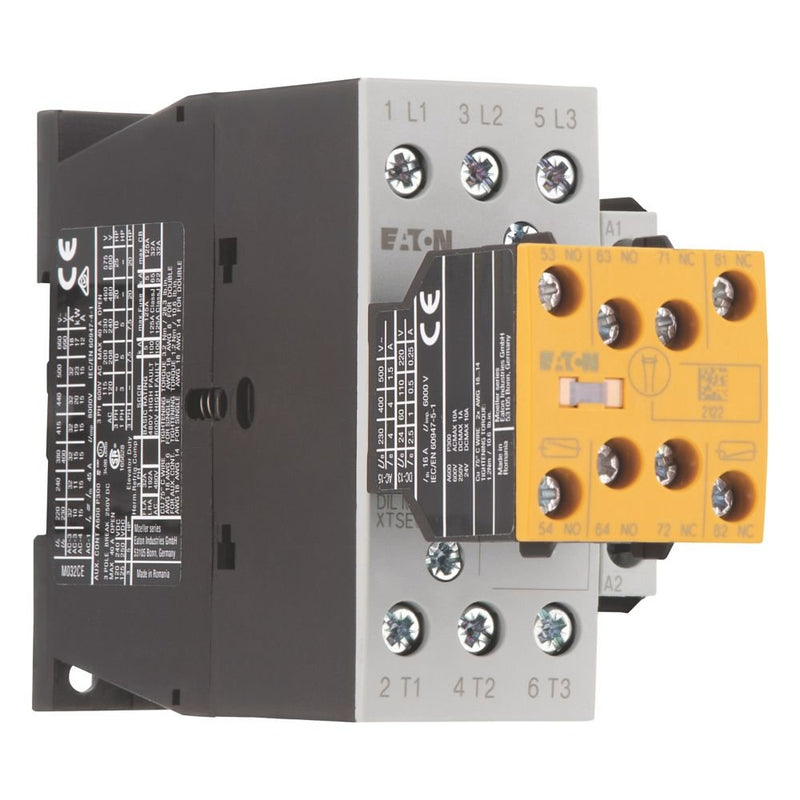

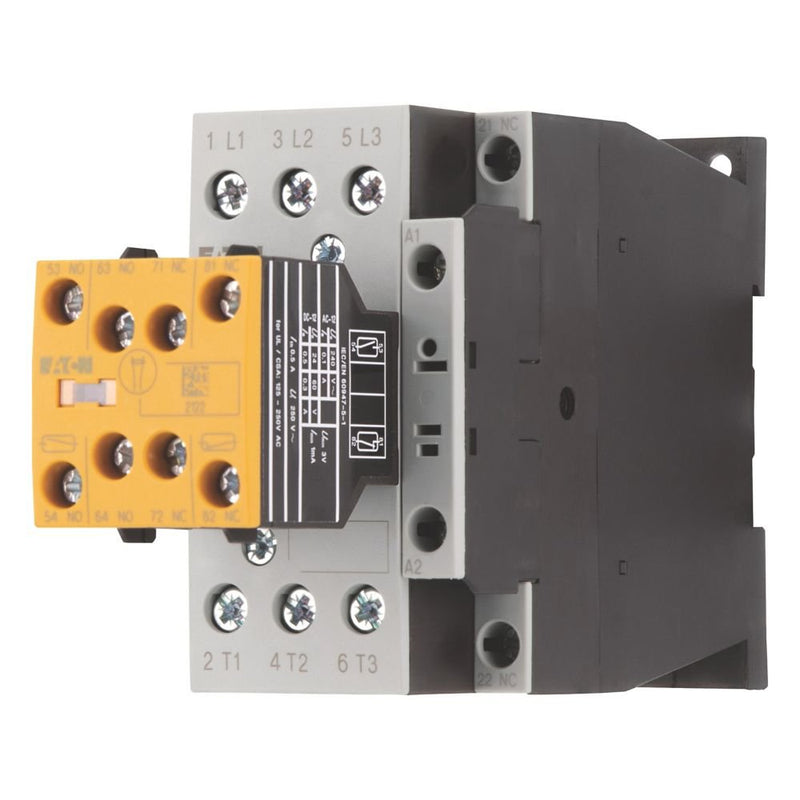

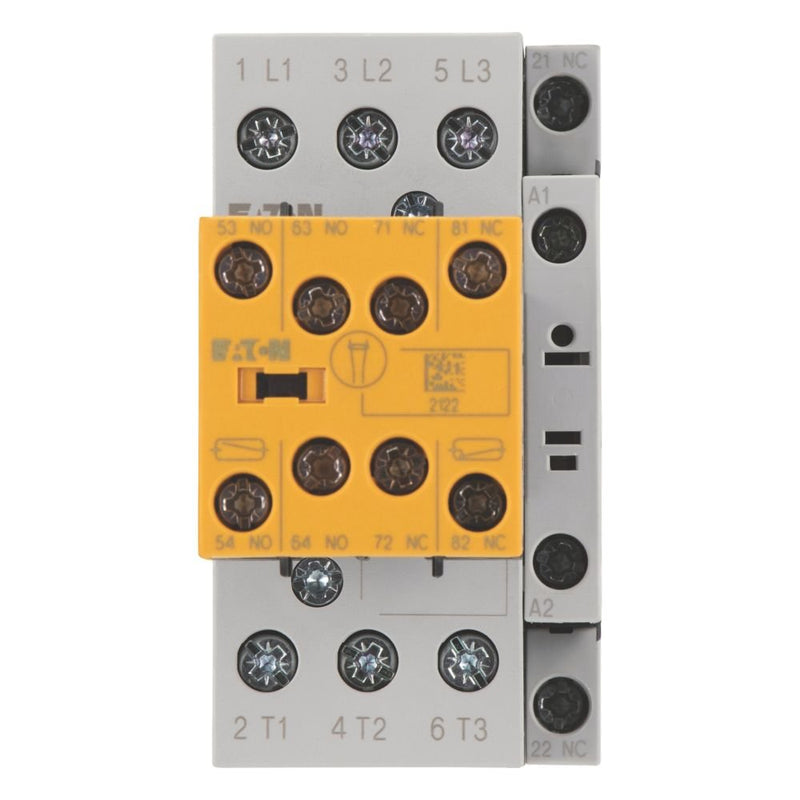

Eaton - Leistungsschütz zum Schalten von Wechselstrom Sicherheitsschütz 380/400V DILMS32-R2#191738 15kW 2S 3Ö 50/60Hz

Sicherheitsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Mit zwei elektronisch kompatiblen Mikroschaltern 1 S + 1 Ö

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	120 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	45 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	32 A
Bemessungsbetriebsleistung bei AC-3, 400 V	15 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	15 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7 kW
Bemessungsbetriebsleistung NEMA	14,9 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	3
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	85 mm
Tiefe	138 mm

Lieferumfang:
1 x Eaton DILMS32-R2 Leistungsschütz
