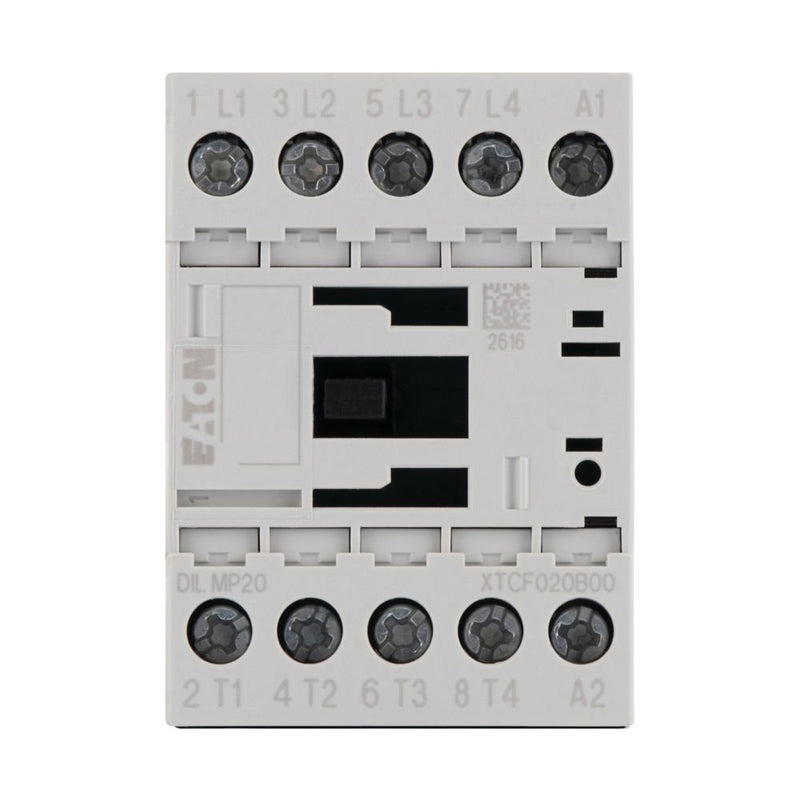

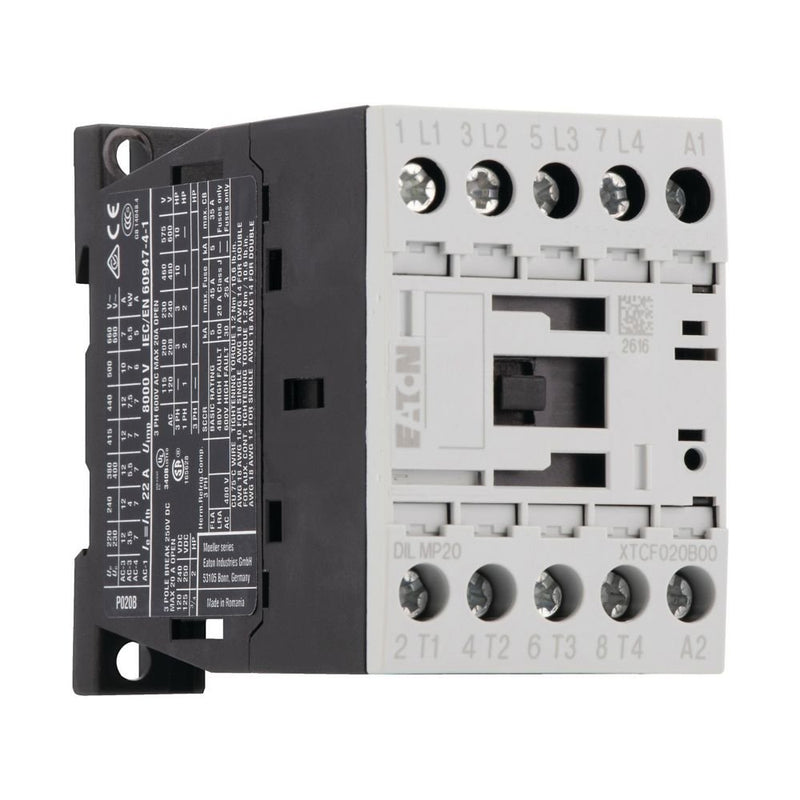

Eaton - Leistungsschütz zum Schalten von Wechselstrom Schütz DILMP20(220VDC) 4p. 20A/AC-1,DC

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 12 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith= 18 A, konventioneller thermischer Strom, 1-polig offen: Ith= 60 A, gekapselt: Ith= 54 A, 220 V 230 V: P= 3,5 kW, 380 V 400 V: P= 5,5 kW, 660 V 690 V: P= 6,5 kW

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	220 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	12 A
Bemessungsbetriebsleistung bei AC-3, 400 V	5,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	10 A
Bemessungsbetriebsleistung bei AC-4, 400 V	4,5 kW
Bemessungsbetriebsleistung NEMA	0 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	68 mm
Tiefe	75 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Schütz DILMP20(220VDC) 4p. 20A/AC-1,DC
