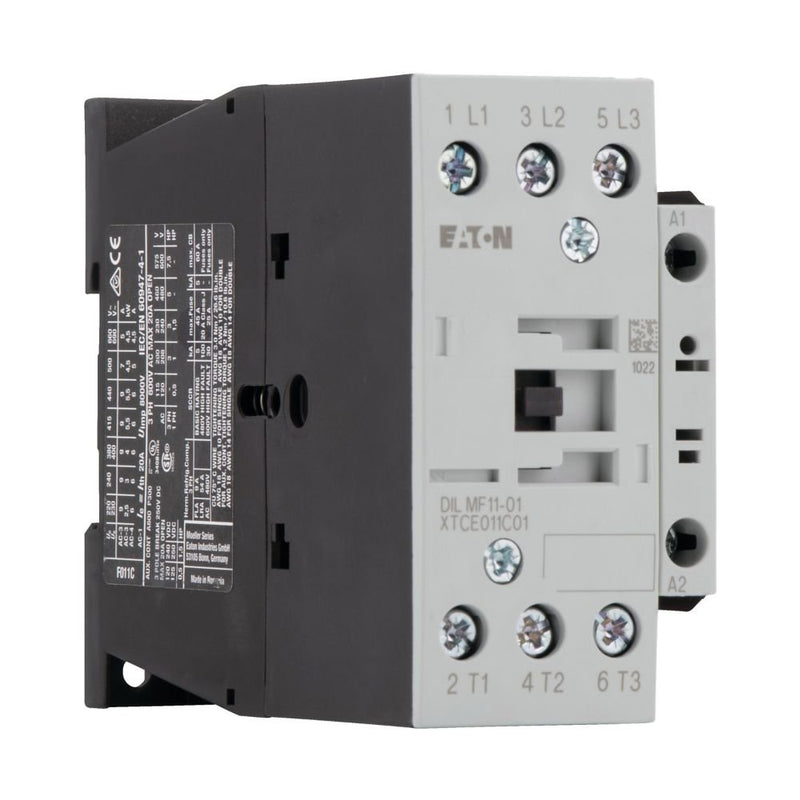

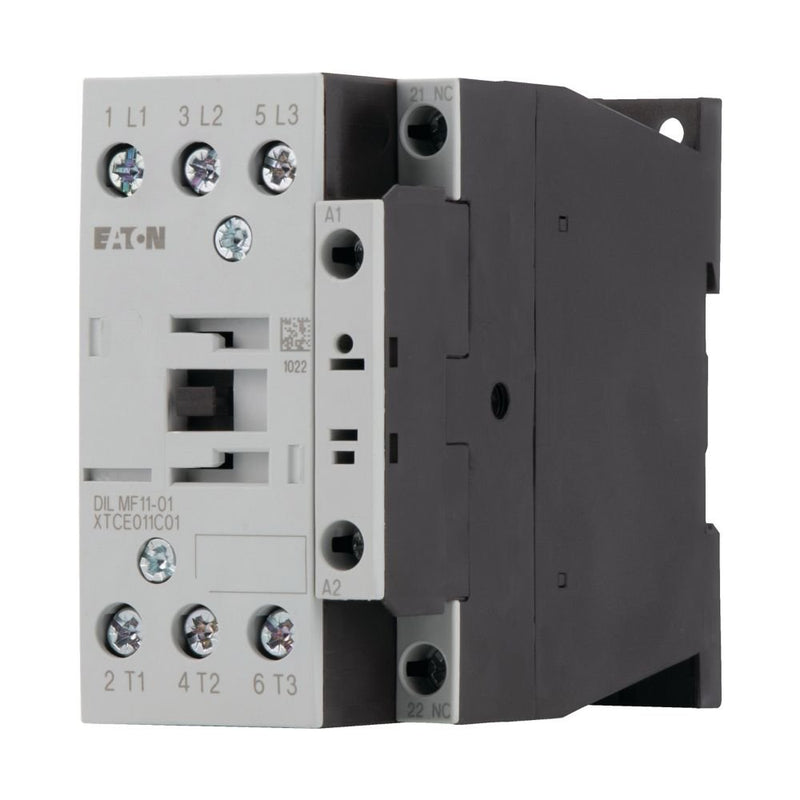

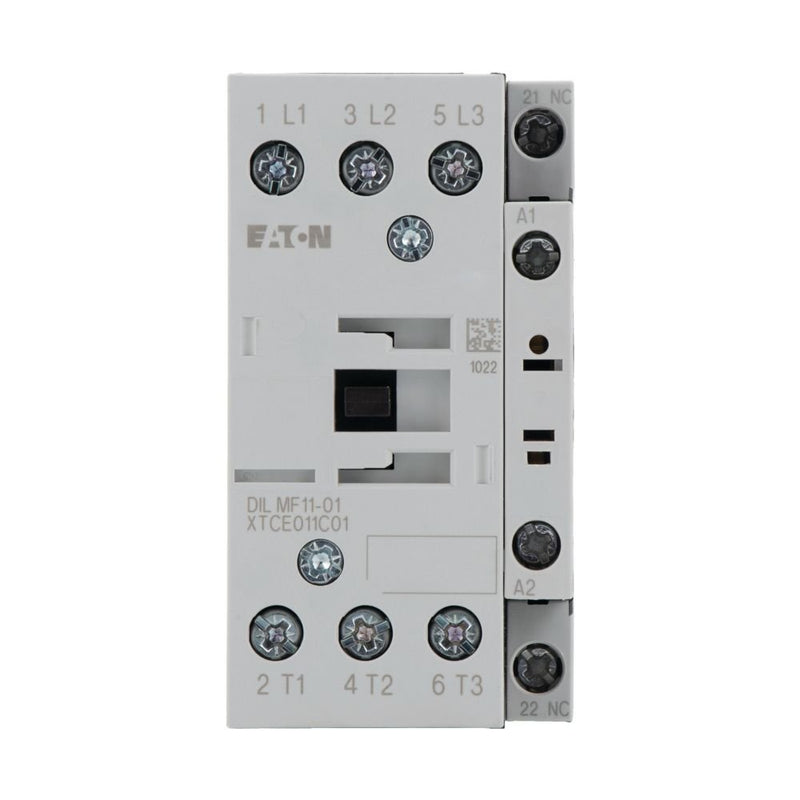

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz SEMI F47 DILMF11-01(RAC48) Halbleiterindustrie

Leistungsschütz, Anwendung: Leistungsschütz für Halbleiterindustrie nach SEMI F47, Leistungsschütze bis 150 A mit elektronischer Betätigung, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 9 A

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	42..48 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	42..48 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	20 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	7 A
Bemessungsbetriebsleistung bei AC-4, 400 V	3 kW
Bemessungsbetriebsleistung NEMA	7,4 kW
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	85 mm
Tiefe	97 mm

Lieferumfang:
1 x Eaton Leistungsschütz DILMF11-01(RAC48)
