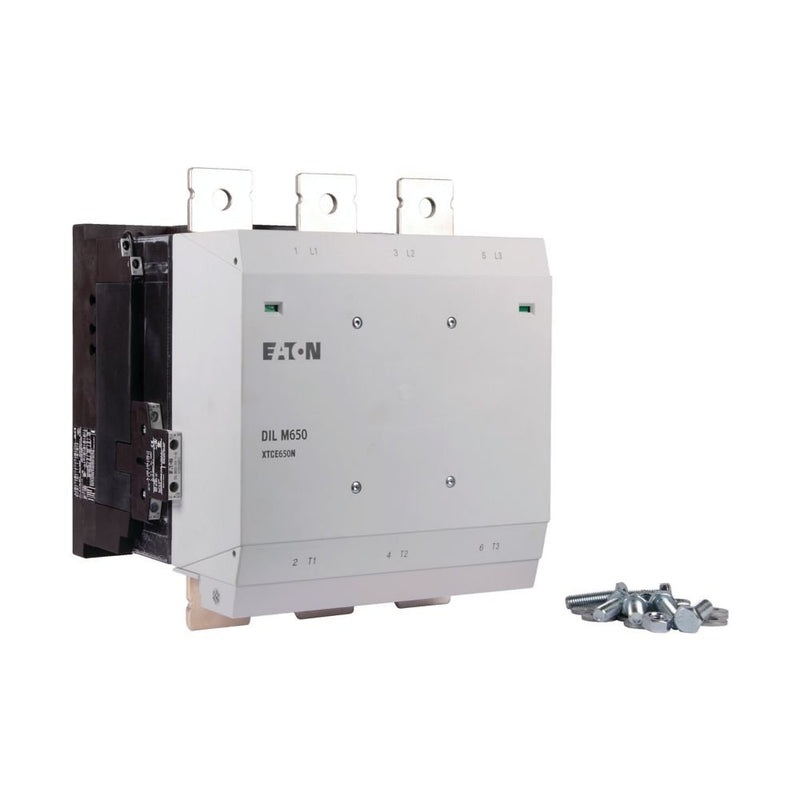

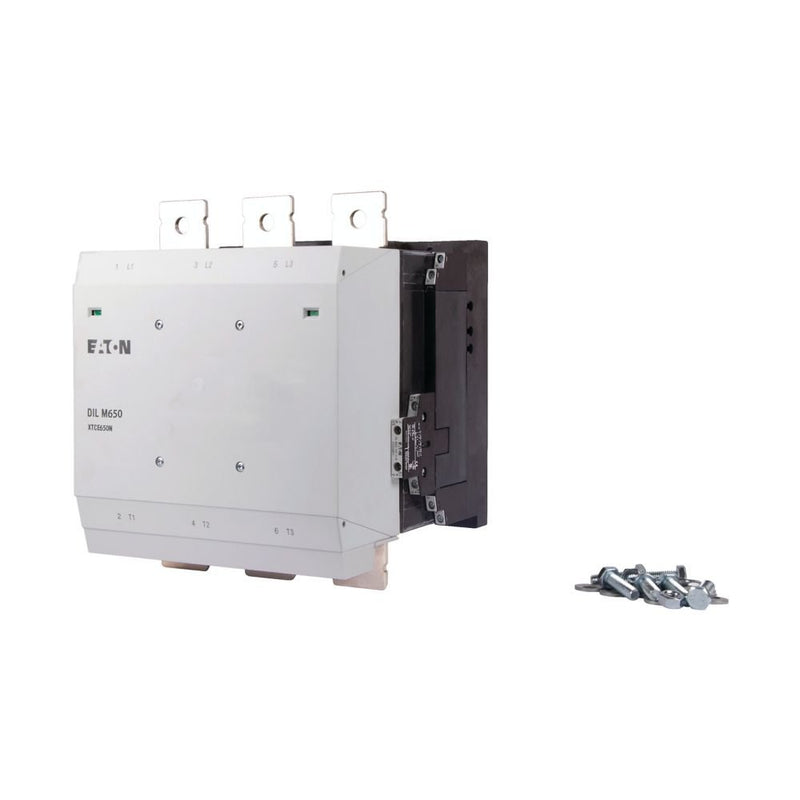

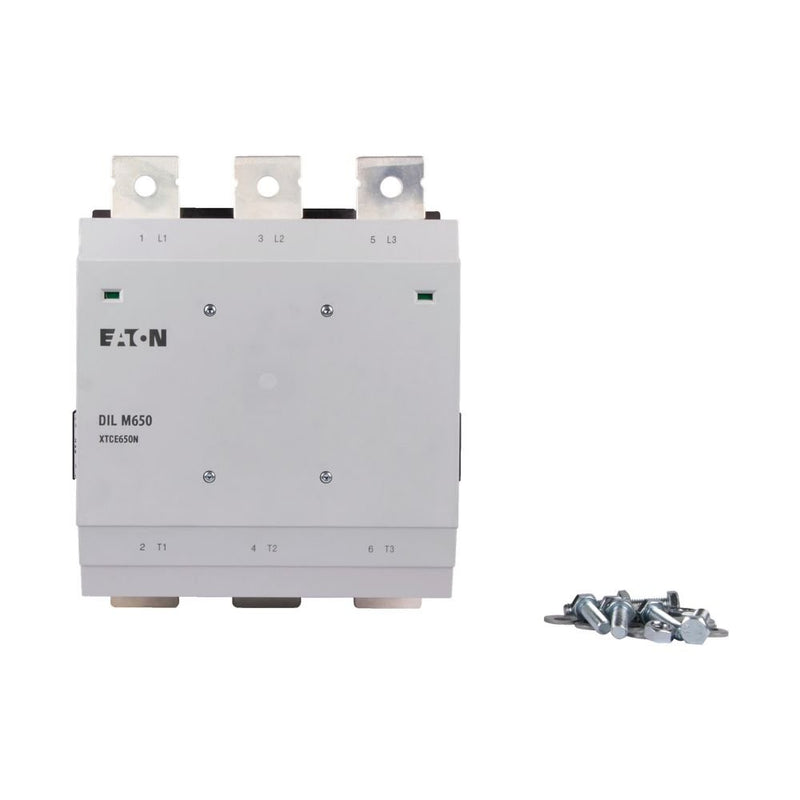

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz m.Br. DILM650/22(RAC500) 2S2Ö 355kW/400V/AC3

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 650 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 1041 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith = 2125 A

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	480..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	480..500 V
Bemessungssteuerspeisespannung Us bei DC	250..700 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung bei AC 50 Hz	250..500 V
Betriebsspannung bei AC 60 Hz	250..500 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1041 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	650 A
Bemessungsbetriebsleistung bei AC-3, 400 V	355 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	512 A
Bemessungsbetriebsleistung bei AC-4, 400 V	280 kW
Bemessungsbetriebsleistung NEMA	373 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	250 mm
Höhe	296 mm
Tiefe	232 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILM650/22(RAC500)
