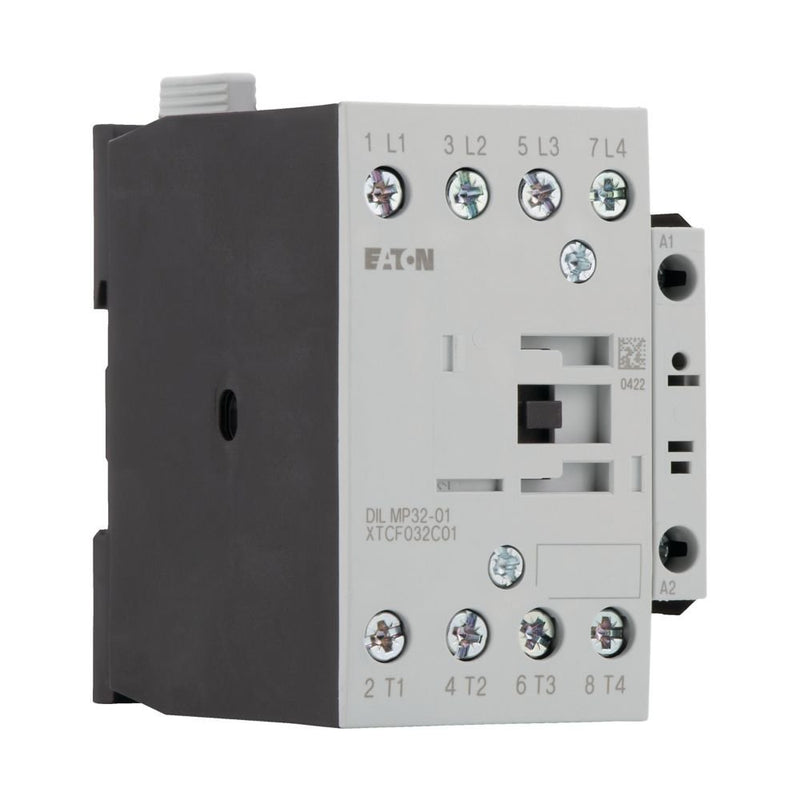

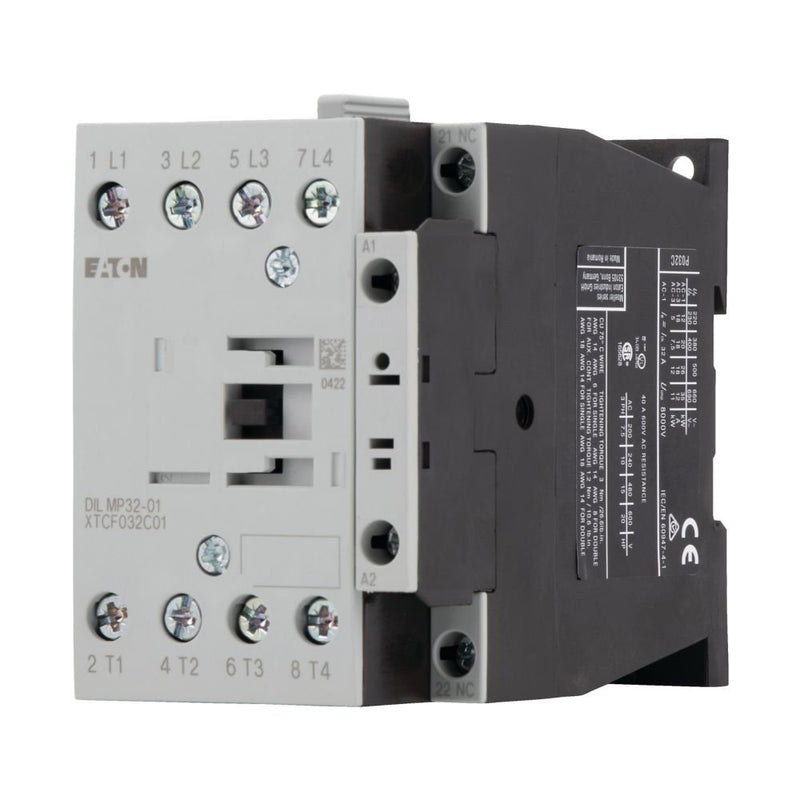

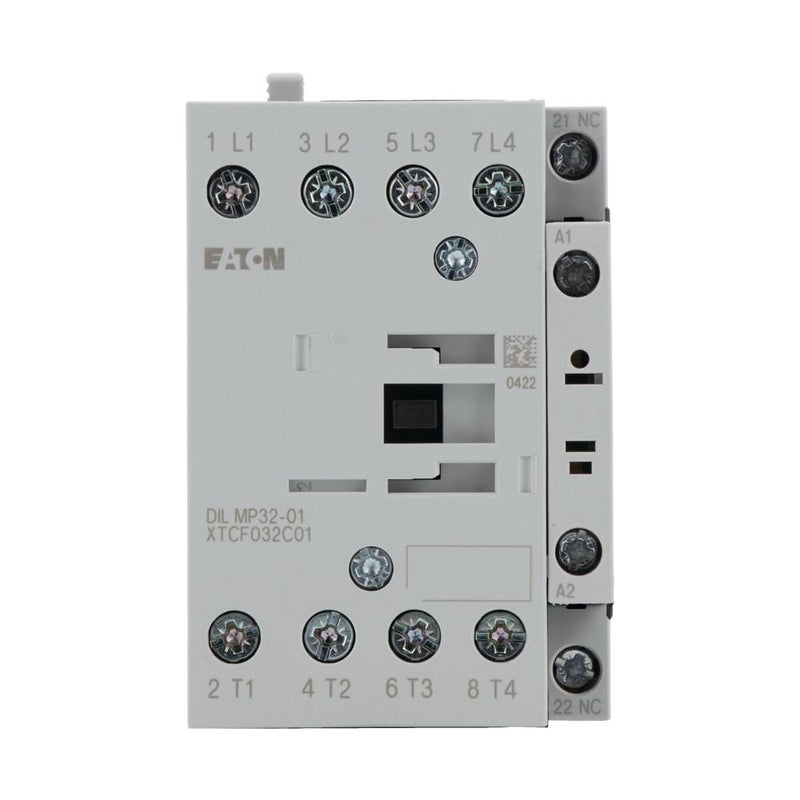

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILMP32-01(RDC24) 32A/AC-1, DC, 4p

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 18 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 32 A, gekapselt: Ith= 27 A, konventioneller thermischer Strom, 1-polig offen: Ith= 84 A, gekapselt: Ith= 76 A, 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7,5 kW, 660 V 690 V: P= 11 kW, Kontakte Ö = Öffner: 1 Ö

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24..27 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	32 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	18 A
Bemessungsbetriebsleistung bei AC-3, 400 V	7,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	15 A
Bemessungsbetriebsleistung bei AC-4, 400 V	7 kW
Bemessungsbetriebsleistung NEMA	11 kW
Anzahl der Hilfskontakte als Öffner	1
Geeignet für Reiheneinbau	nein
Breite	58 mm
Höhe	85 mm
Tiefe	97 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILMP32-01(RDC24) 32A/AC-1, DC, 4p
