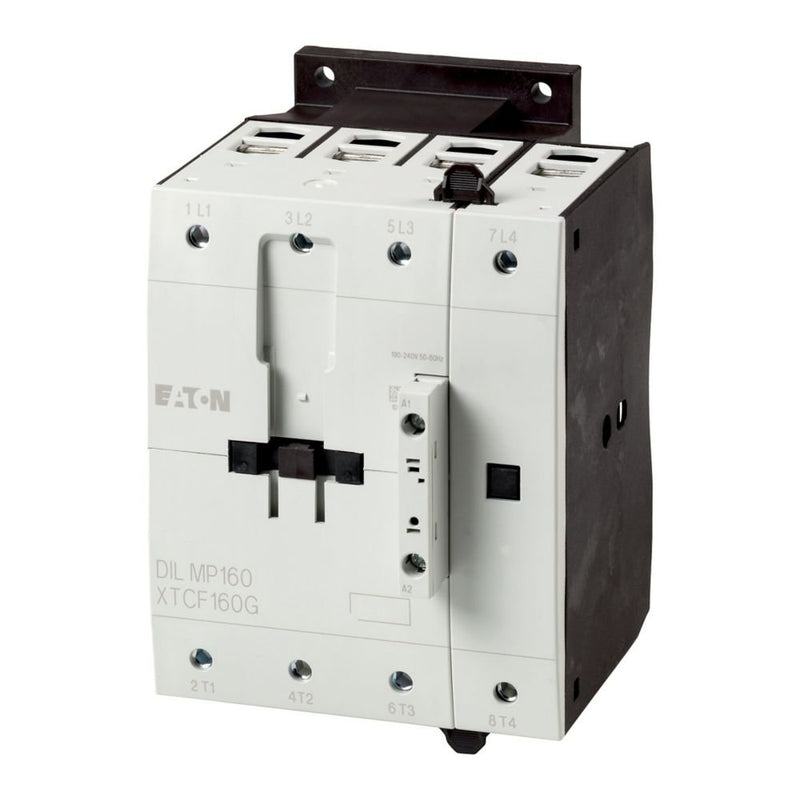

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILMP160(RDC24) 160A/AC-1,AC,4p

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 95 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 160 A, gekapselt: Ith= 128 A, konventioneller thermischer Strom, 1-polig offen: Ith= 415 A, gekapselt: Ith= 373 A, 220 V 230 V: P= 30 kW, 380 V 400 V: P= 45 kW, 660 V 690 V: P = 75 kW

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24..27 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	160 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	95 A
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	65 A
Bemessungsbetriebsleistung bei AC-4, 400 V	33 kW
Bemessungsbetriebsleistung NEMA	55 kW
Geeignet für Reiheneinbau	nein
Breite	134 mm
Höhe	183 mm
Tiefe	177 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILMP160(RDC24) 160A/AC-1,AC,4p
