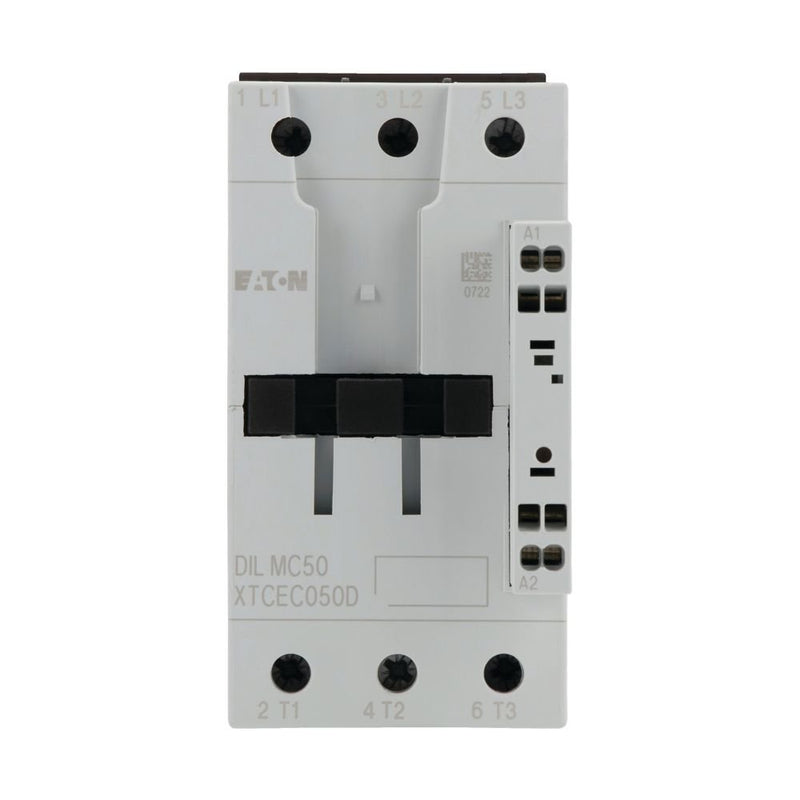

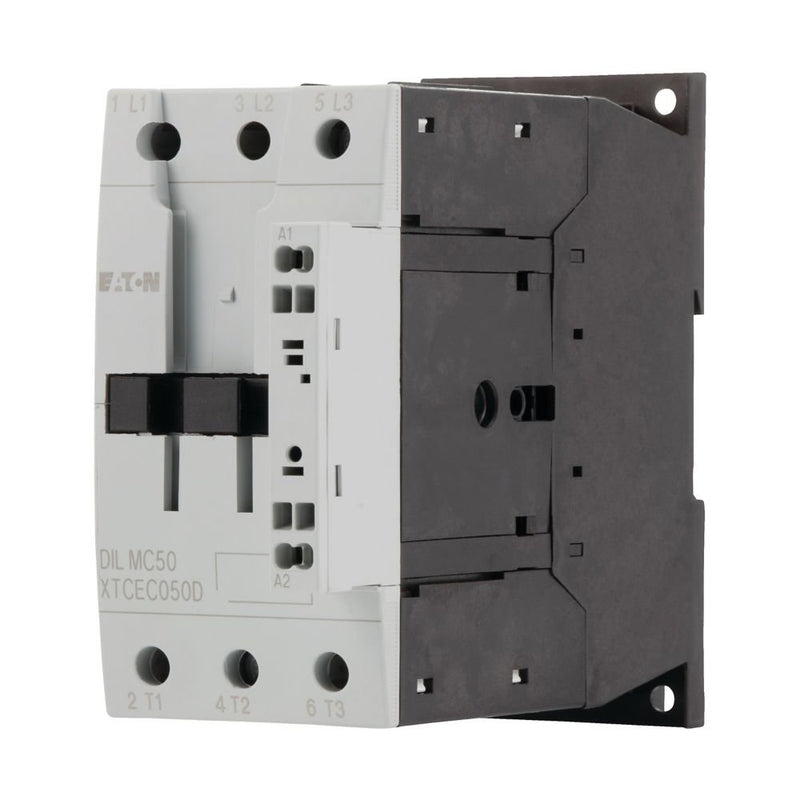

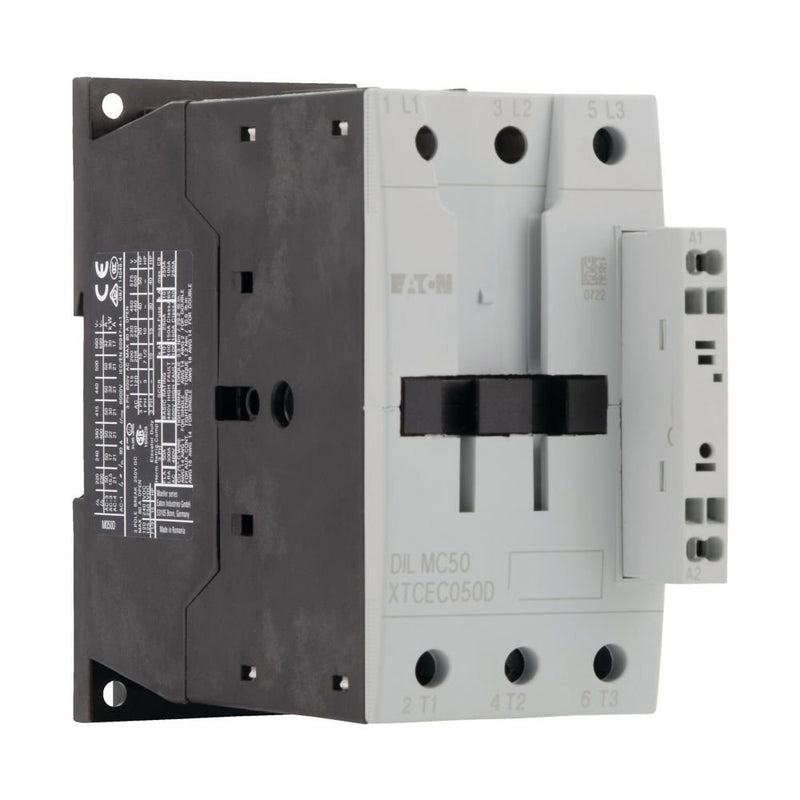

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILMC50(RDC24) 22kW/400V, DC

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Beschreibung: Federzugklemmen auf Hilfs- und Steuerleitungsanschlüssen, Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24..27 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	80 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	50 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	21 A
Bemessungsbetriebsleistung bei AC-4, 400 V	10 kW
Bemessungsbetriebsleistung NEMA	29,8 kW
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	115 mm
Tiefe	132,1 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILMC50(RDC24)
