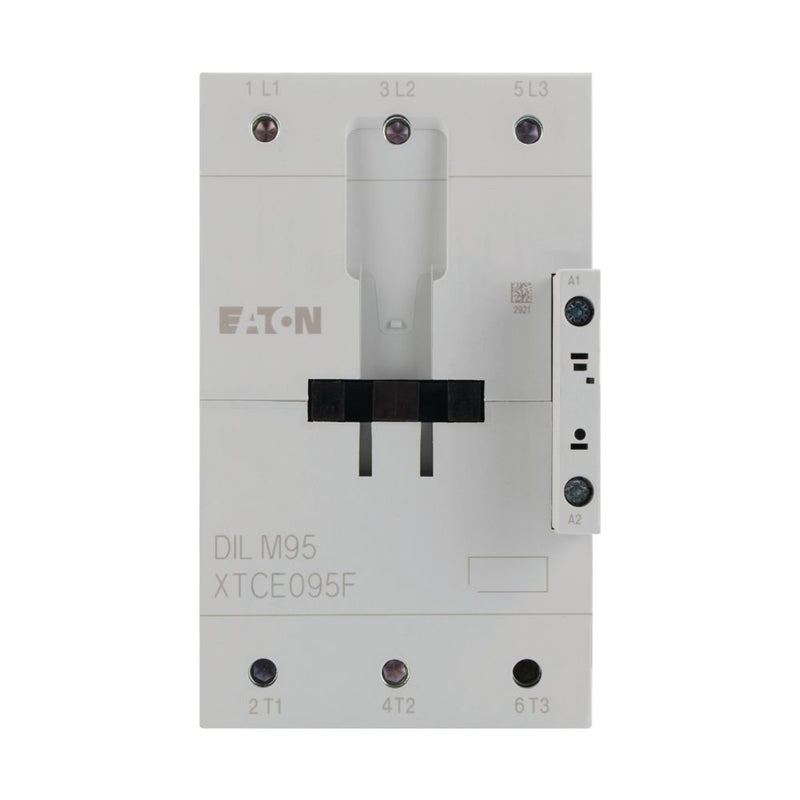

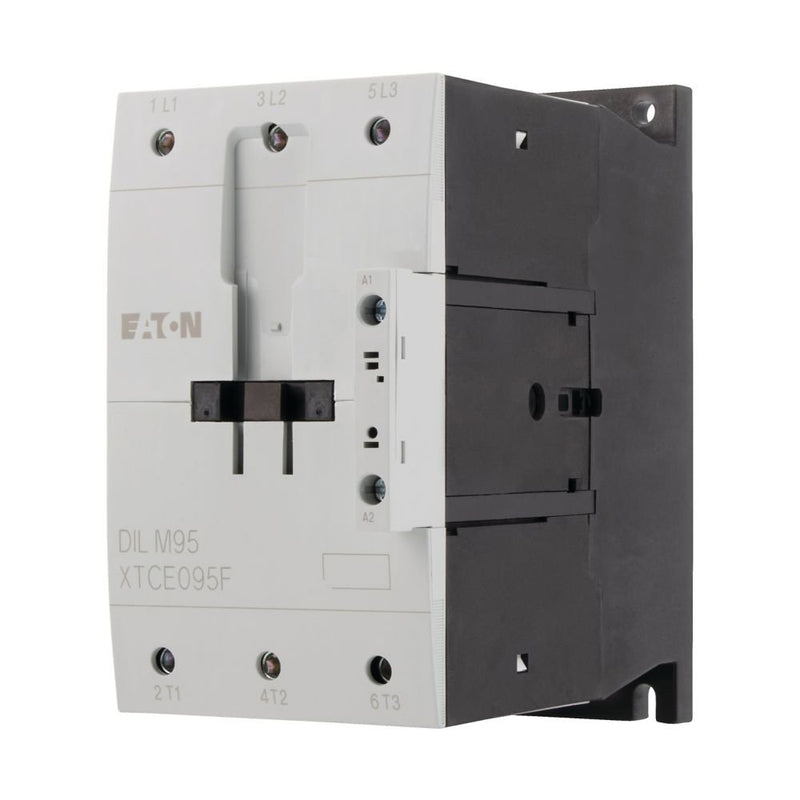

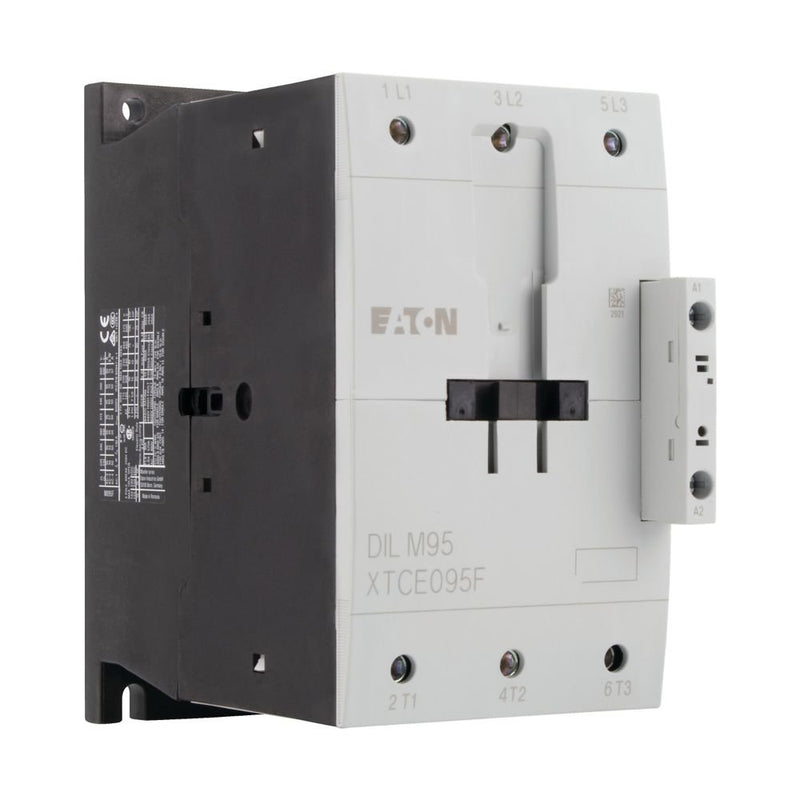

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM95 #239477

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 170 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 95 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	110 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	120 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	130 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	95 A
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	50 A
Bemessungsbetriebsleistung bei AC-4, 400 V	26 kW
Bemessungsbetriebsleistung NEMA	55 kW
Geeignet für Reiheneinbau	nein
Breite	90 mm
Höhe	170 mm
Tiefe	160 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM95 #239477
