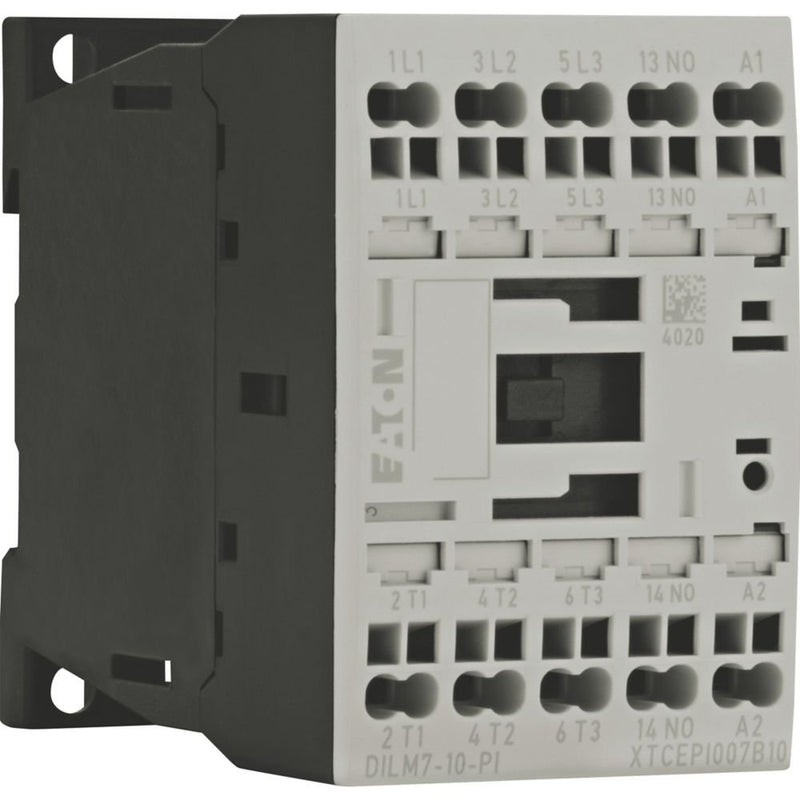

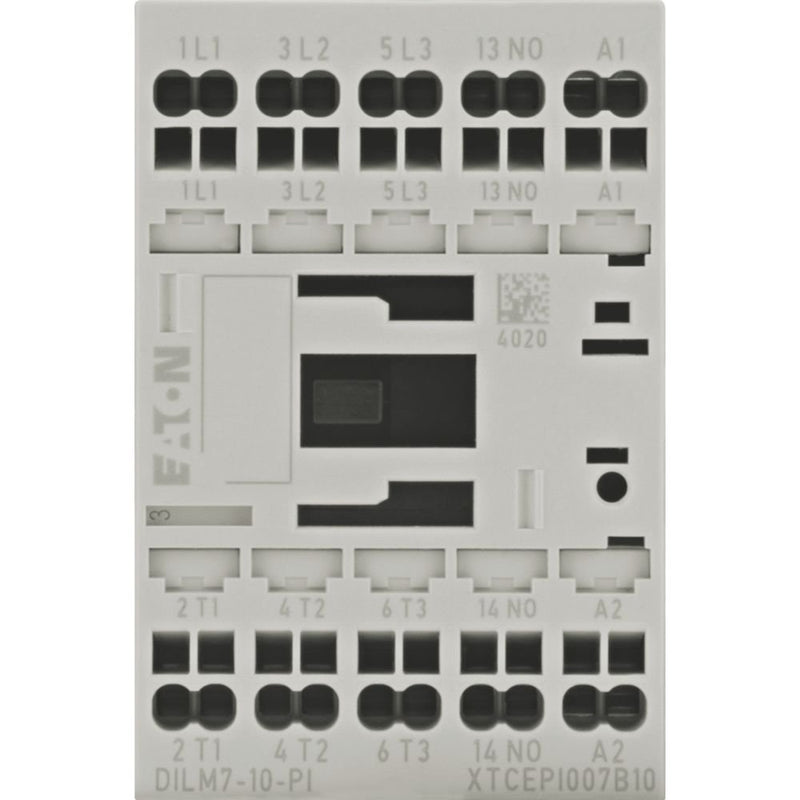

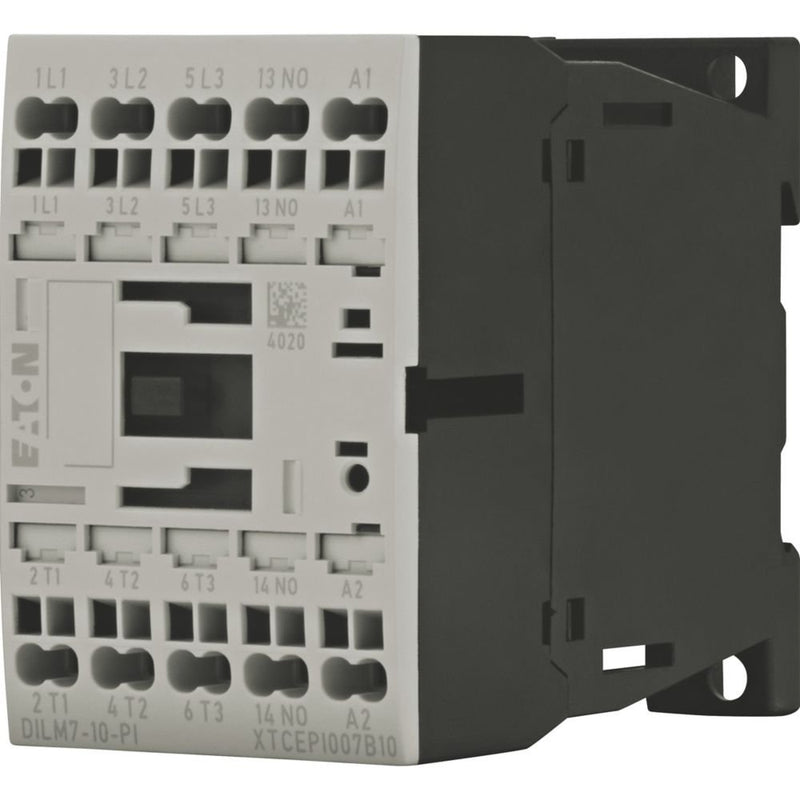

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM7-10(220V#199643

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Push-in-Klemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 7 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 22 A, gekapselt: Ith = 18 A

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	220 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	220 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	7 A
Bemessungsbetriebsleistung bei AC-3, 400 V	3 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	5 A
Bemessungsbetriebsleistung bei AC-4, 400 V	2,2 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	68 mm
Tiefe	75 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILM7-10(220V#199643
