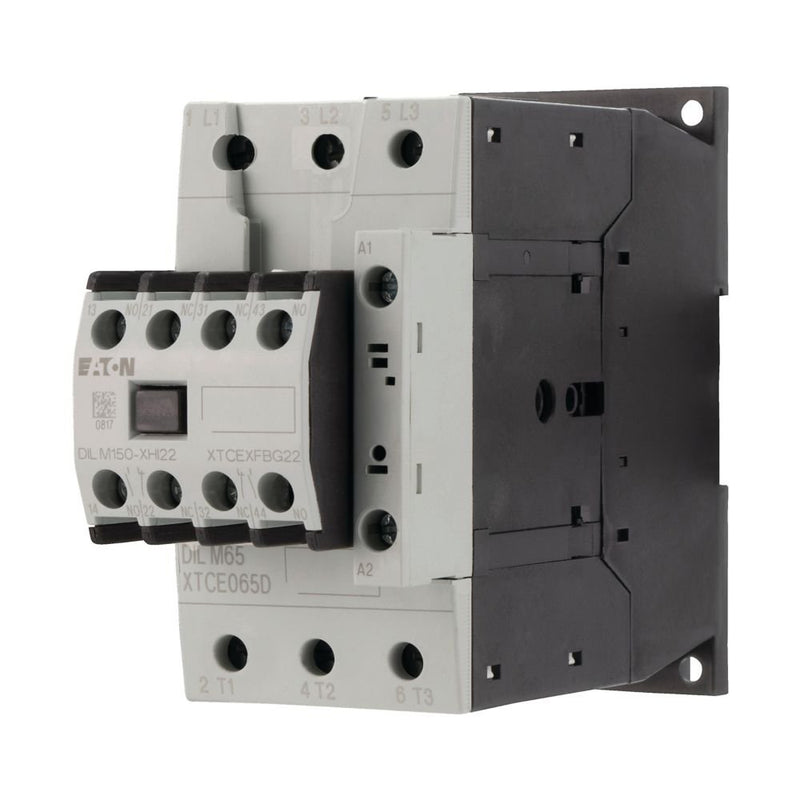

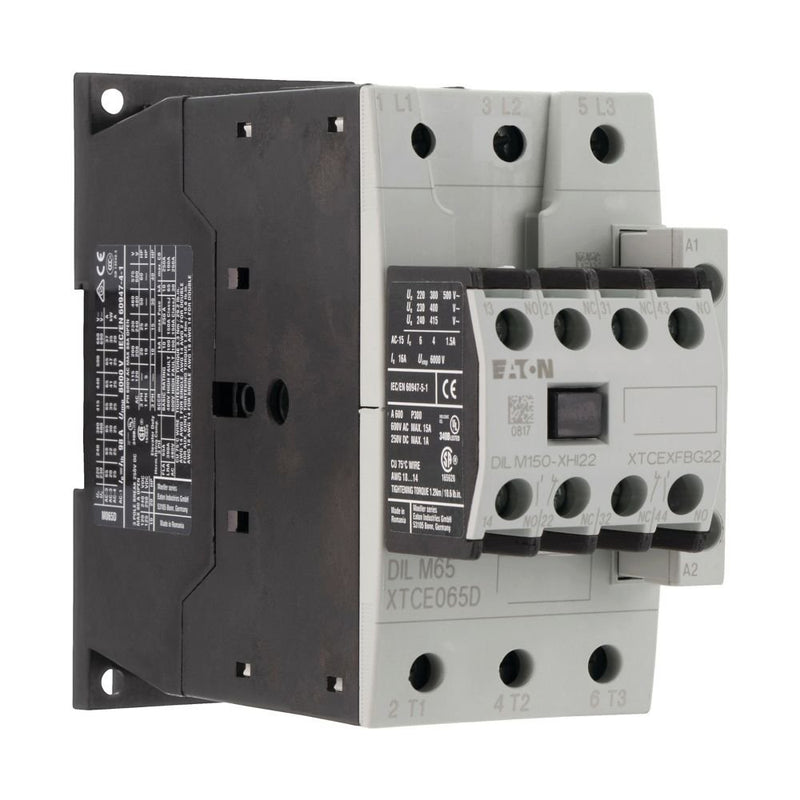

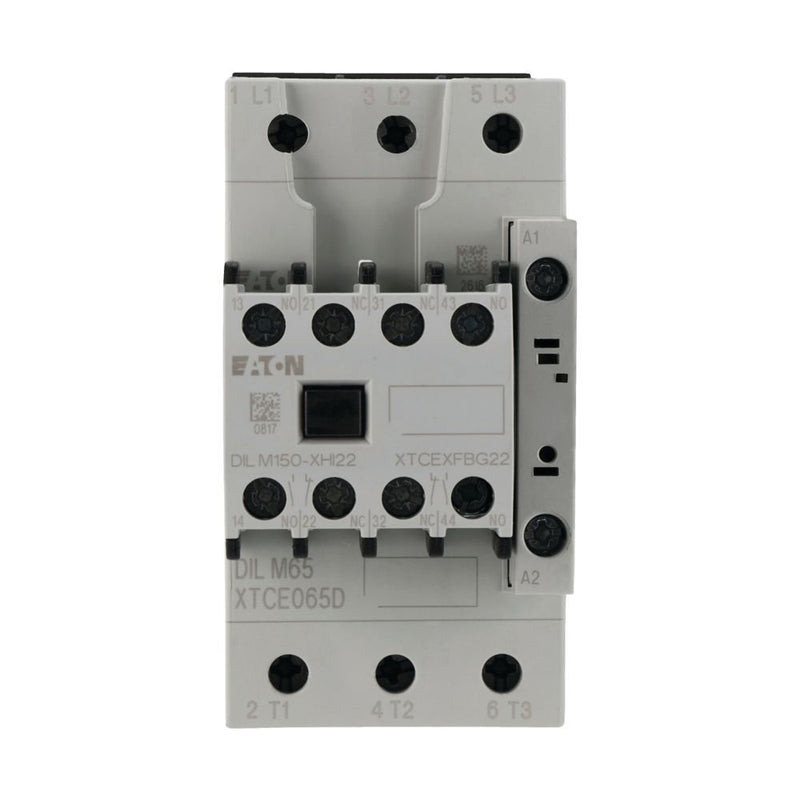

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM65-22 #277934 30kW/400V,AC(230V50

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komplettgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Geeignet auch für Motoren der Effizienzklasse IE3., IE3-fähige Geräte sind mit dem Logo auf der Verpackung gekennzeichnet., Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 65 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	98 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	65 A
Bemessungsbetriebsleistung bei AC-3, 400 V	30 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	25 A
Bemessungsbetriebsleistung bei AC-4, 400 V	12 kW
Bemessungsbetriebsleistung NEMA	37 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	115 mm
Tiefe	147 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM65-22 #277934 30kW/400V,AC(230V50
