Leistungsschütz, Applikation: Leistungsschütz für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 875 A, gekapselt: Ith= 785 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 90 kW, 380 V 400 V: P= 160 kW, 660 V 690 V: P= 170 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 75 kW, 380 V 400 V: P= 132 kW, 660 V 690 V: P= 137 kW, kombinierbar mit Hilfsschalter: DILM820-XHI , Kontaktbestückung S = Schließer: 2 S, Kontaktbestückung Ö = Öffner: 2 Ö, Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik., 660 V, 690 V bzw. 1000 V: nicht direkt reversieren., Stromart AC/DC: Gleichstrombetätigung, Großverpackung
| Technische Details |
|---|
| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
0 V |
| Bemessungssteuerspeisespannung Us bei DC |
24..48 V |
| Spannungsart zur Betätigung |
DC |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
Schienenanschluss |

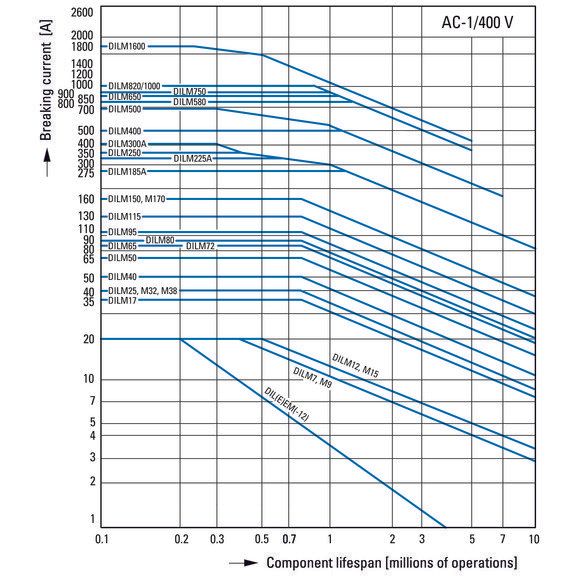

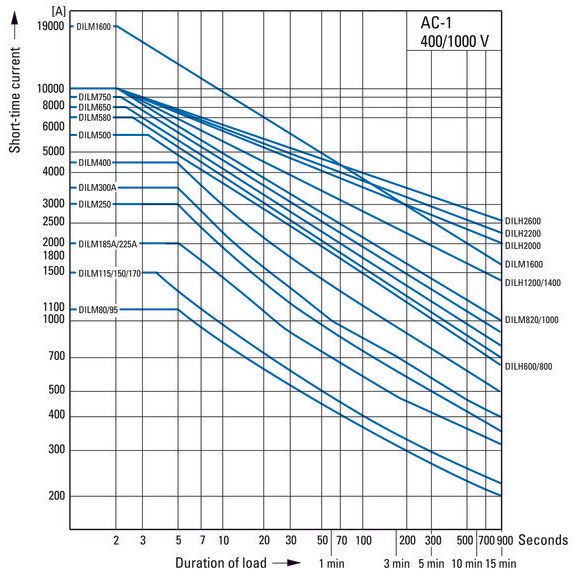

| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
490 A |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
300 A |
| Bemessungsbetriebsleistung bei AC-3, 400 V |
160 kW |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
240 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V |
132 kW |
| Bemessungsbetriebsleistung NEMA |
186 kW |
| Anzahl der Hilfskontakte als Schließer |
2 |
| Anzahl der Hilfskontakte als Öffner |
2 |
| Geeignet für Reiheneinbau |
nein |
| Breite |
140 mm |
| Höhe |
189 mm |
| Tiefe |
208 mm |
Lieferumfang:

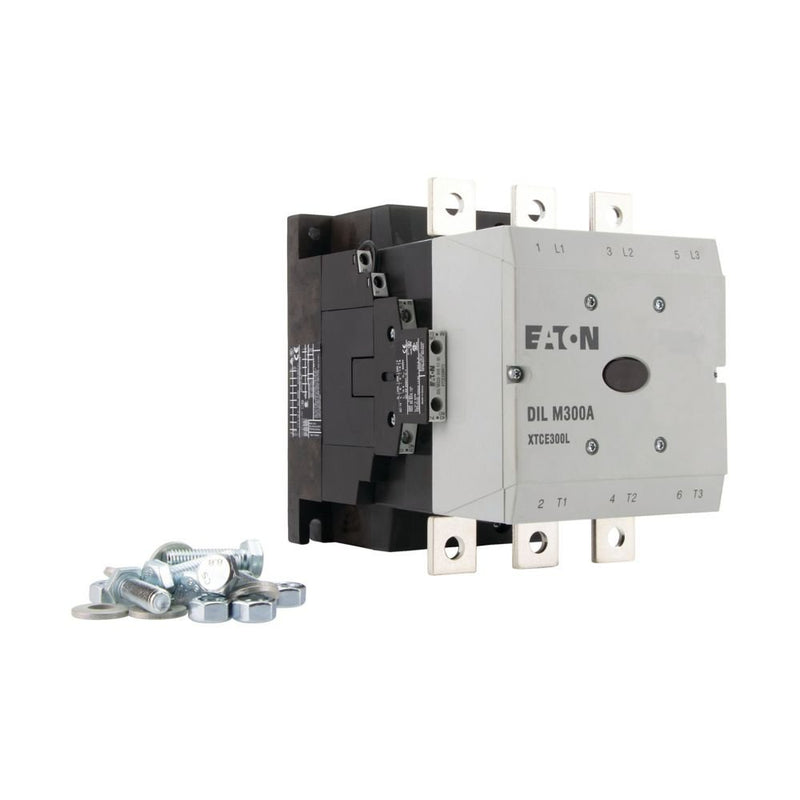

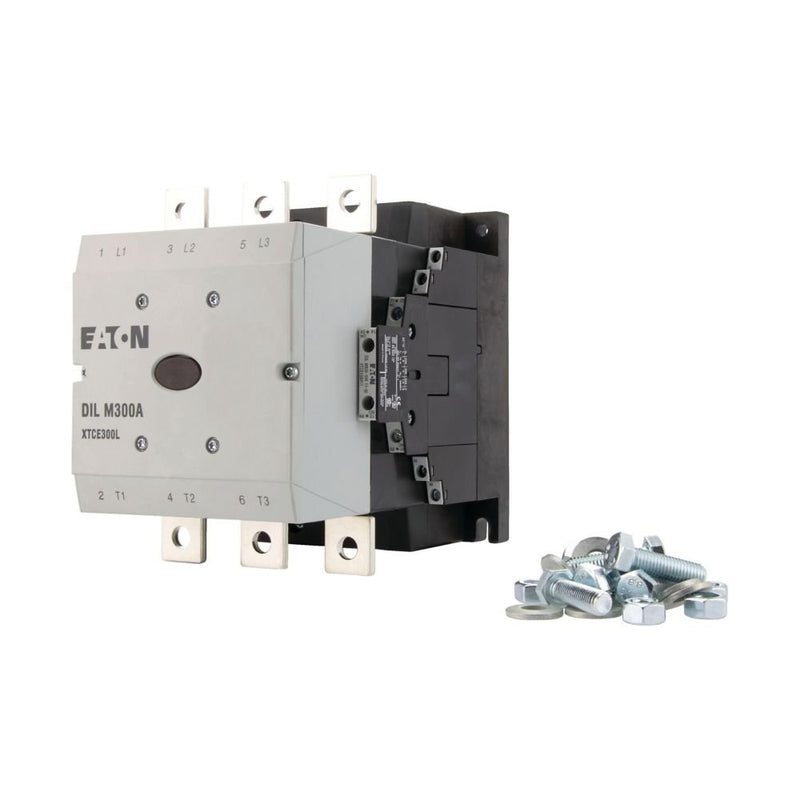

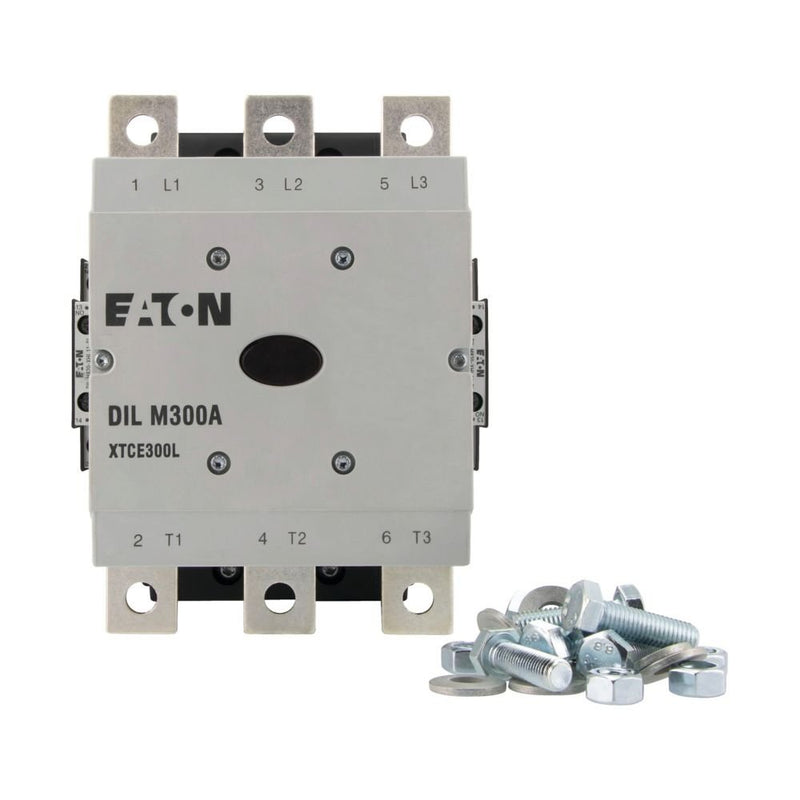

75 x Eaton - Leistungsschütz DILM300A22(RDC48)GVP
