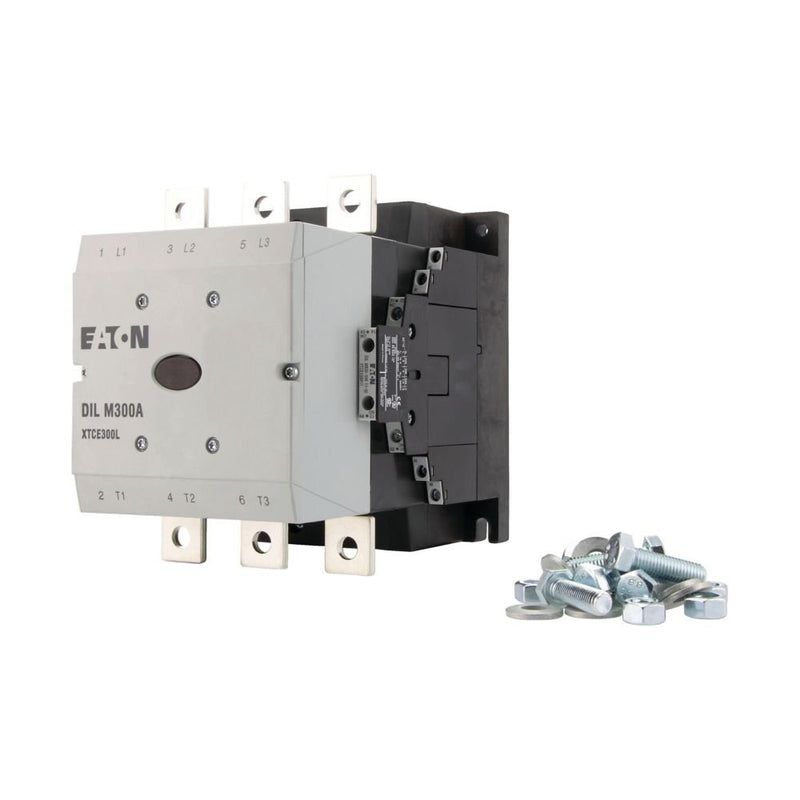

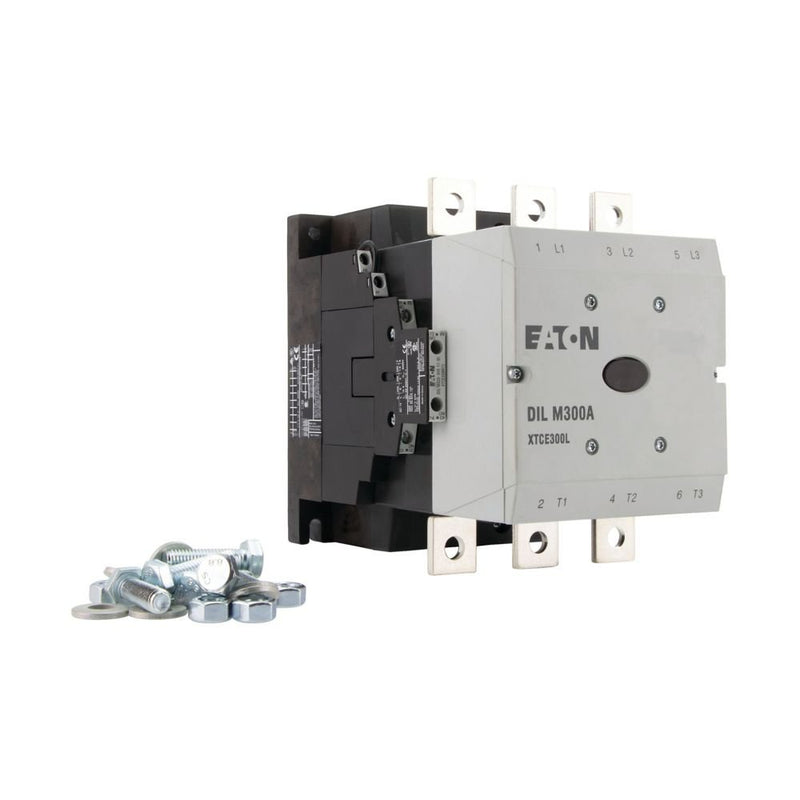

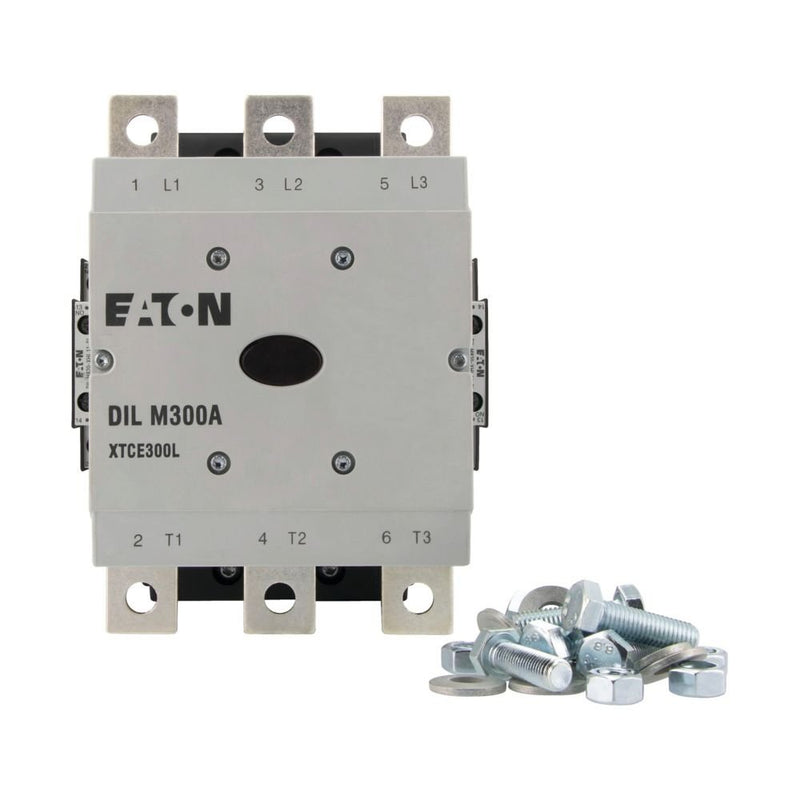

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM300A/22(RAC500) 160kW/400V/AC-3

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Komfortgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 300 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 490 A, gekapselt: Ith= 315 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	250..500 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	250..500 V
Bemessungssteuerspeisespannung Us bei DC	250..700 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung bei AC 50 Hz	250..500 V
Betriebsspannung bei AC 60 Hz	250..500 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	490 A

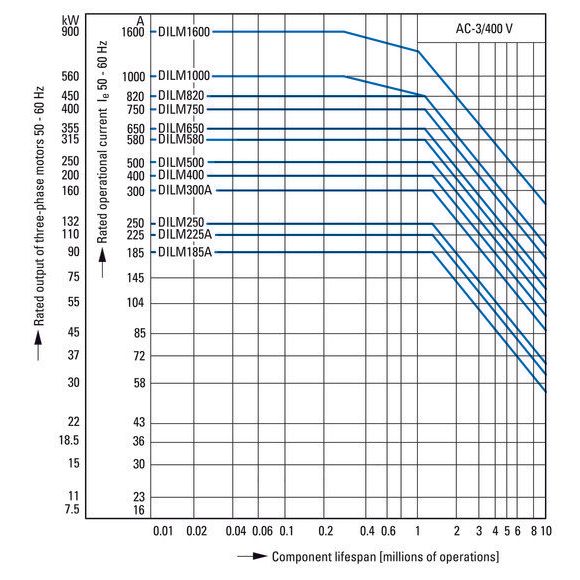

Bemessungsbetriebsstrom Ie bei AC-3, 400 V	300 A
Bemessungsbetriebsleistung bei AC-3, 400 V	160 kW

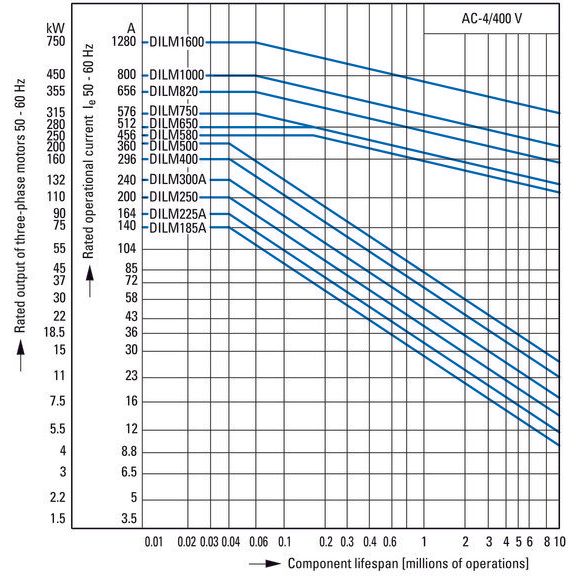

Bemessungsbetriebsstrom Ie bei AC-4, 400 V	240 A
Bemessungsbetriebsleistung bei AC-4, 400 V	132 kW
Bemessungsbetriebsleistung NEMA	186 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	140 mm
Höhe	189 mm
Tiefe	208 mm

Lieferumfang:
1 x Leistungsschütz zum Schalten von Wechselstrom DILM300A/22(RAC500) 160kW/400V/AC-3
