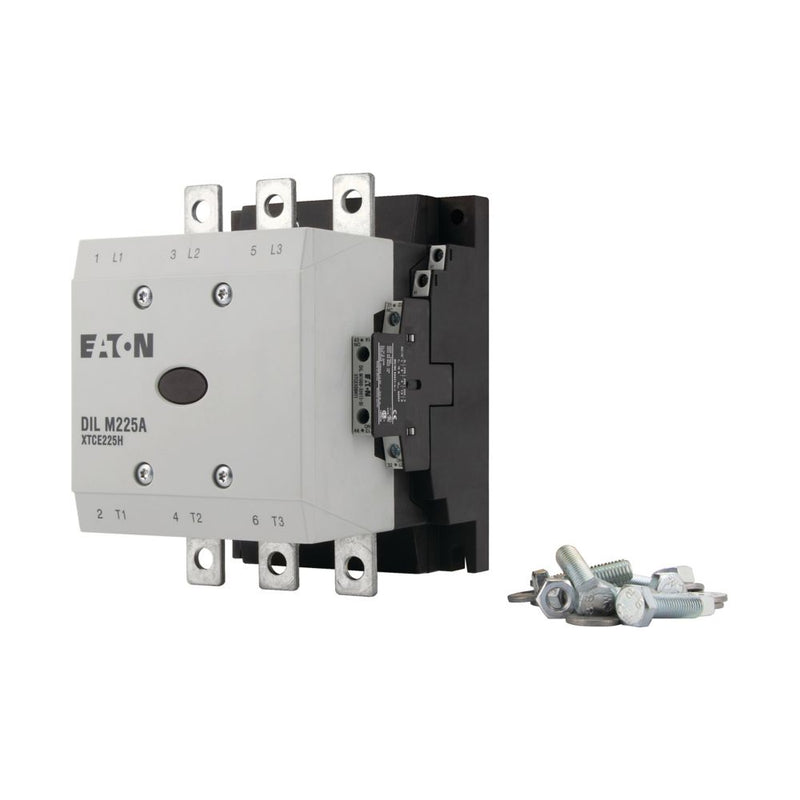

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM225A/22(RDC24) 110kW/400V/AC-3

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Standardgeräte größer 170 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 225 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 386 A, gekapselt: Ith= 275 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24..27 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	356 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	225 A
Bemessungsbetriebsleistung bei AC-3, 400 V	110 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	164 A
Bemessungsbetriebsleistung bei AC-4, 400 V	90 kW
Bemessungsbetriebsleistung NEMA	111 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	140 mm
Höhe	190 mm
Tiefe	158 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILM225A/22(RDC24) 110kW/400V/AC-3
