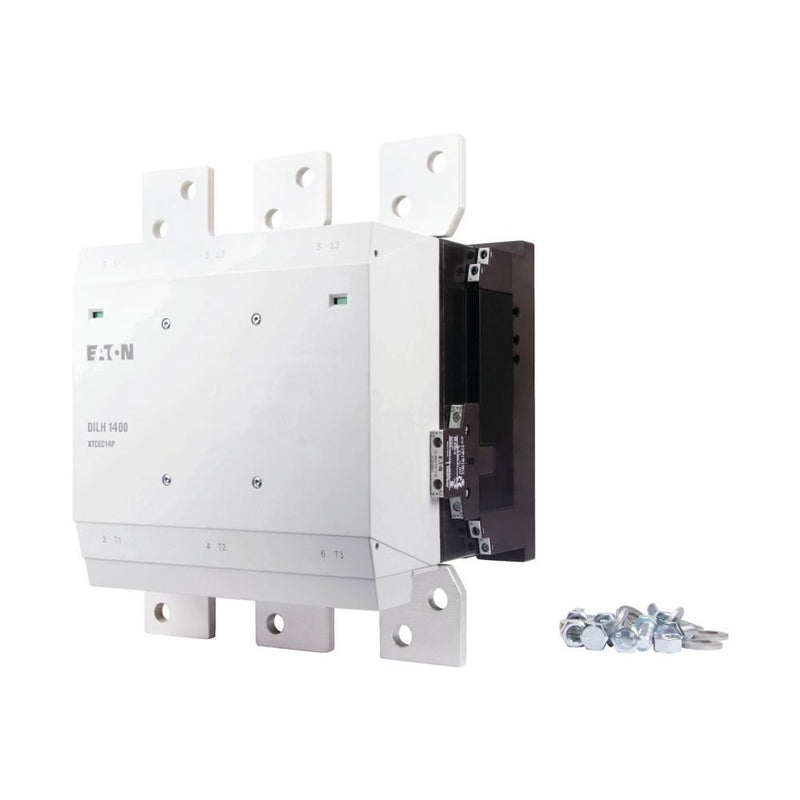

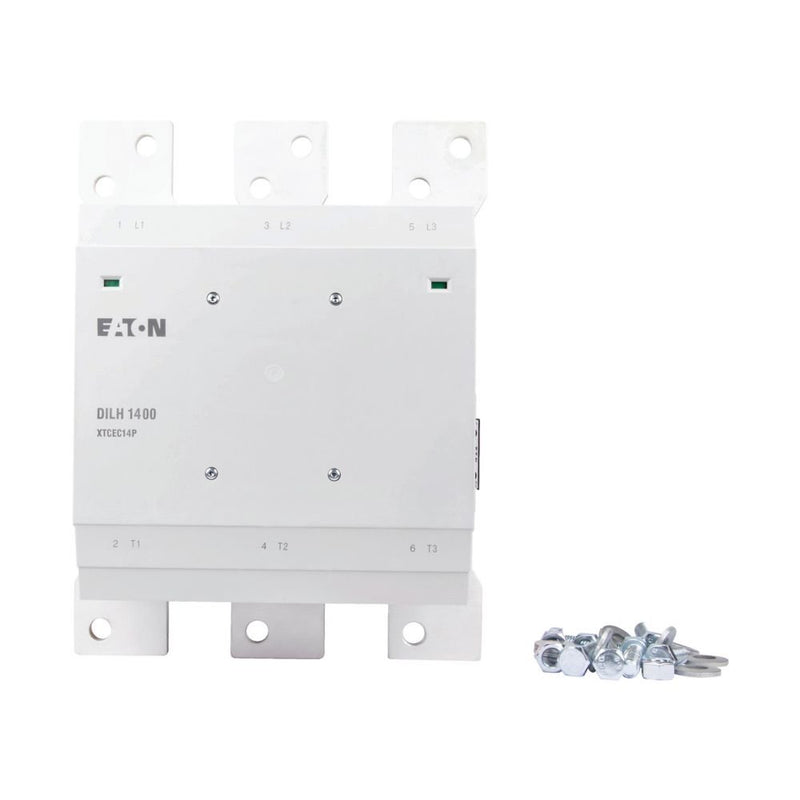

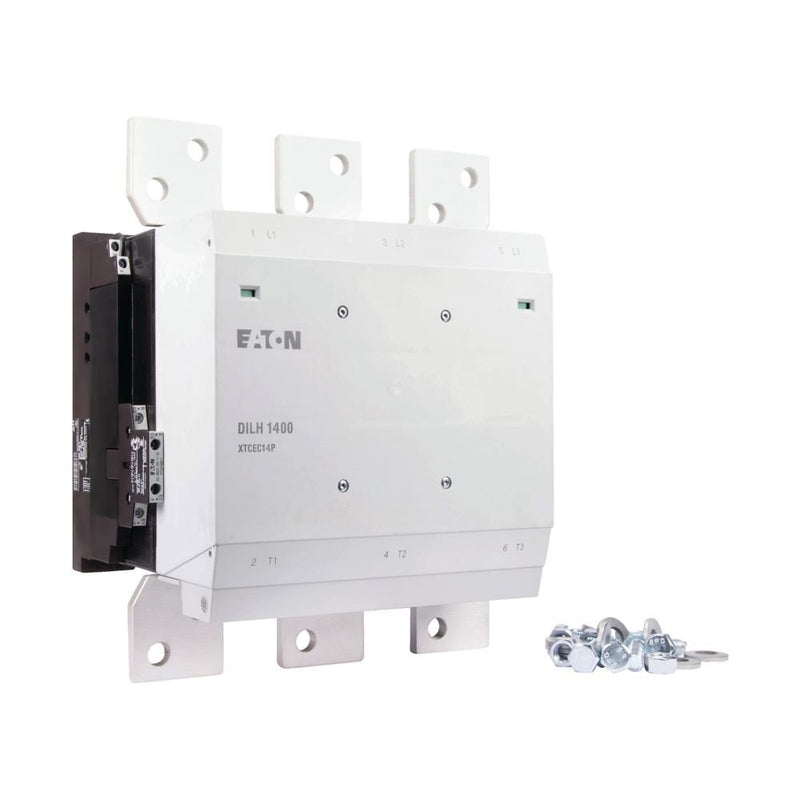

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILH1400/22(RAW250) AC-1, 2S+2Ö, 1400A

Leistungsschütz, Anwendung: Netzschütze für ohmsche Lasten von 1000 A, AC -1 Leistungsschütze größer 1000 A, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, Anschlusstechnik: Schraubanschluss, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 1714 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 1-polig offen: Ith= 3500 A, verwendbar für: DILM820-XHI , Hinweise: Integrierte Schutzbeschaltung in der Ansteuerelektronik, 660 V, 690 V oder 1000 V: nicht direkt umschaltend, Stromart AC/DC: Wechsel- und Gleichstrombetätigung

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230..250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230..250 V
Bemessungssteuerspeisespannung Us bei DC	230..250 V
Spannungsart zur Betätigung	AC/DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schienenanschluss
Betriebsspannung bei AC 50 Hz	230..250 V
Betriebsspannung bei AC 60 Hz	230..250 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	1714 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	0 A
Bemessungsbetriebsleistung bei AC-3, 400 V	0 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	0 A
Bemessungsbetriebsleistung bei AC-4, 400 V	0 kW
Bemessungsbetriebsleistung NEMA	0 kW
Anzahl der Hilfskontakte als Schließer	2
Anzahl der Hilfskontakte als Öffner	2
Geeignet für Reiheneinbau	nein
Breite	260 mm
Höhe	342 mm
Tiefe	232 mm

Lieferumfang:
1 x Eaton Leistungsschütz DILH1400/22(RAW250)
