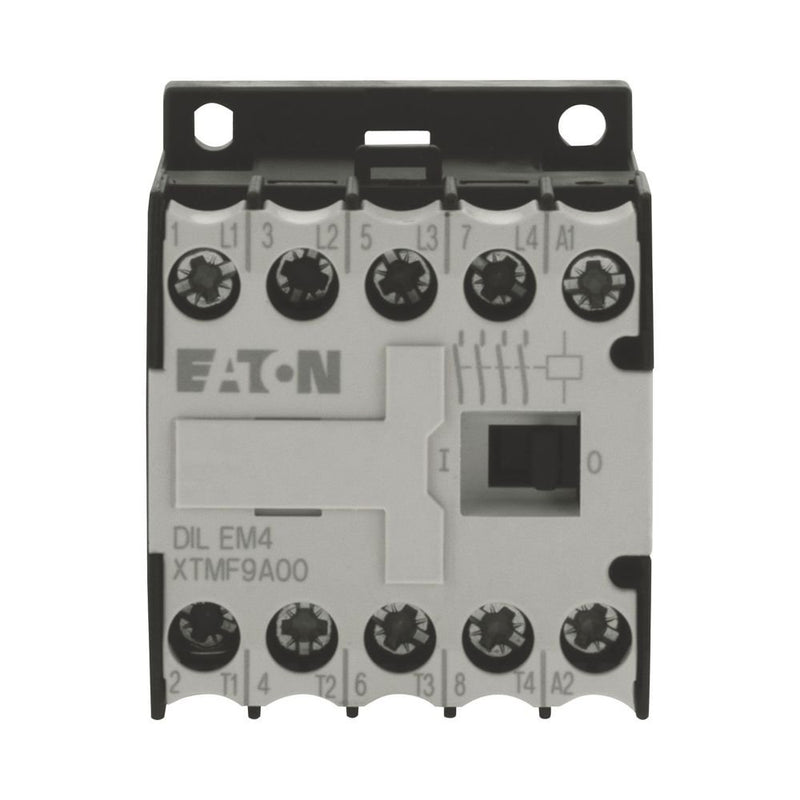

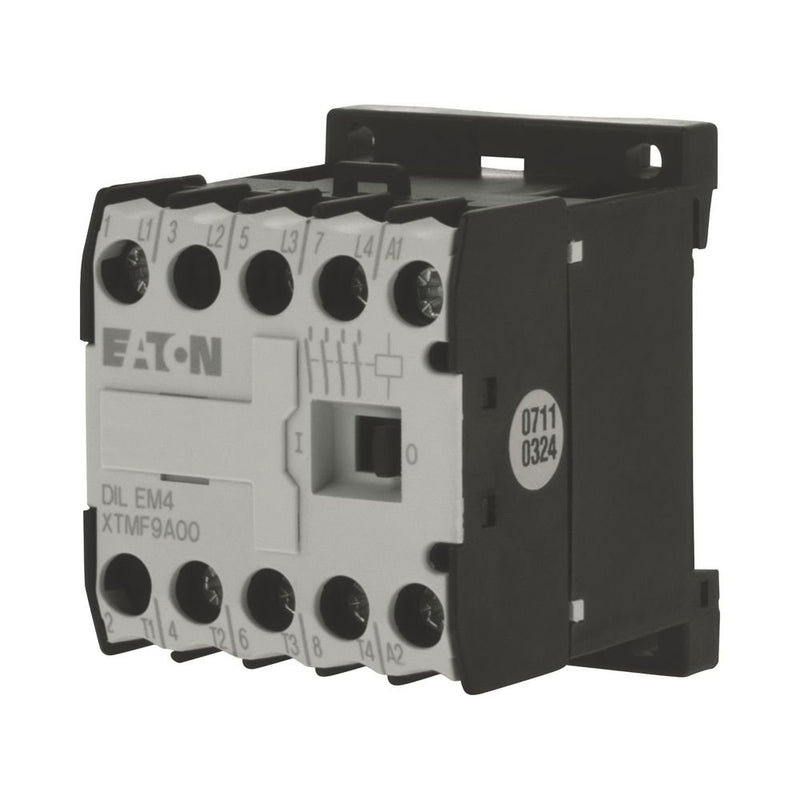

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILEM4-G(24VDC) AC3/400V:4kW 4p DC

Leistungsschütz, Anwendung: Kleinschütze für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Normale Wechselstrom-Induktionsmotoren: anlassen, während Betrieb ausschalten, AC-4: Normale Wechselstrom-Induktionsmotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith = Ie = 22 A, gekapselt: Ith= 16 A

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	6,6 A
Bemessungsbetriebsleistung bei AC-4, 400 V	3 kW
Bemessungsbetriebsleistung NEMA	3,7 kW
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	58 mm
Tiefe	54 mm

Lieferumfang:
1 x Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz DILEM4-G(24VDC) AC3/400V:4kW 4p DC
