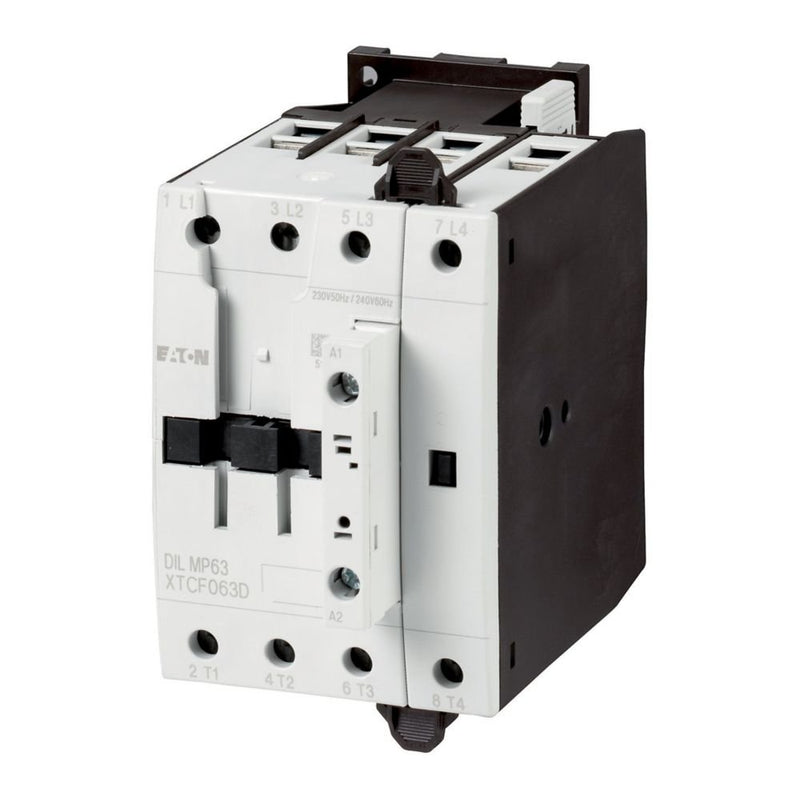

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz 4polig DILMP63(24V50/60HZ) 63A 240V 50/60Hz

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 40 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 63 A, gekapselt: Ith= 50 A, konventioneller thermischer Strom, 1-polig offen: Ith= 162 A, gekapselt: Ith= 146 A, 220 V 230 V: P= 12,5 kW, 380 V 400 V: P= 18,5 kW, 660 V 690 V: P = 23 kW

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	63 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	40 A
Bemessungsbetriebsleistung bei AC-3, 400 V	18,5 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	25 A
Bemessungsbetriebsleistung bei AC-4, 400 V	12 kW
Bemessungsbetriebsleistung NEMA	22 kW
Geeignet für Reiheneinbau	nein
Breite	74 mm
Höhe	115 mm
Tiefe	132 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILMP63(24V50/60HZ)
