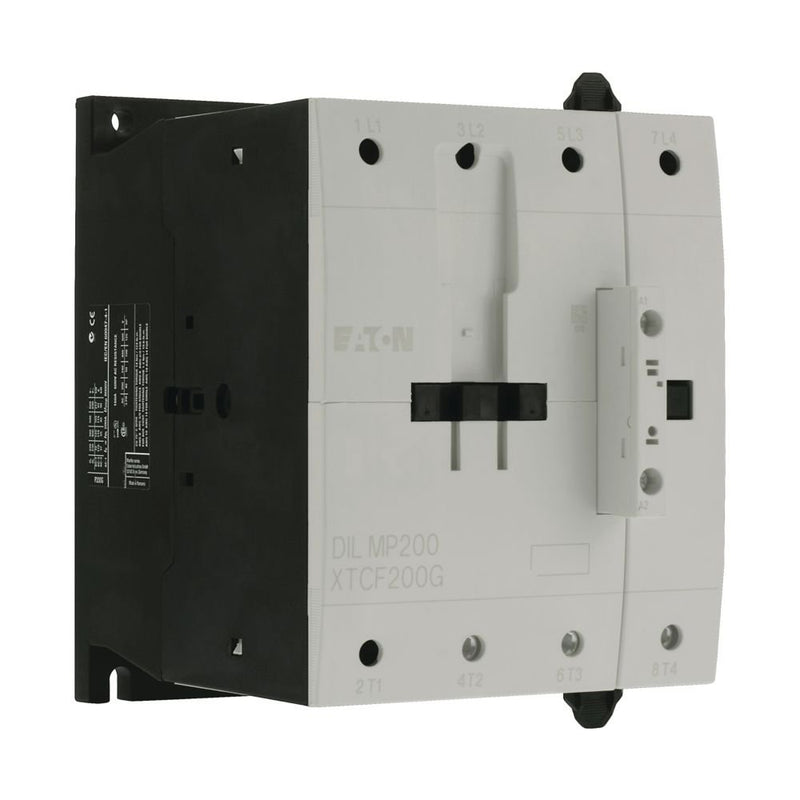

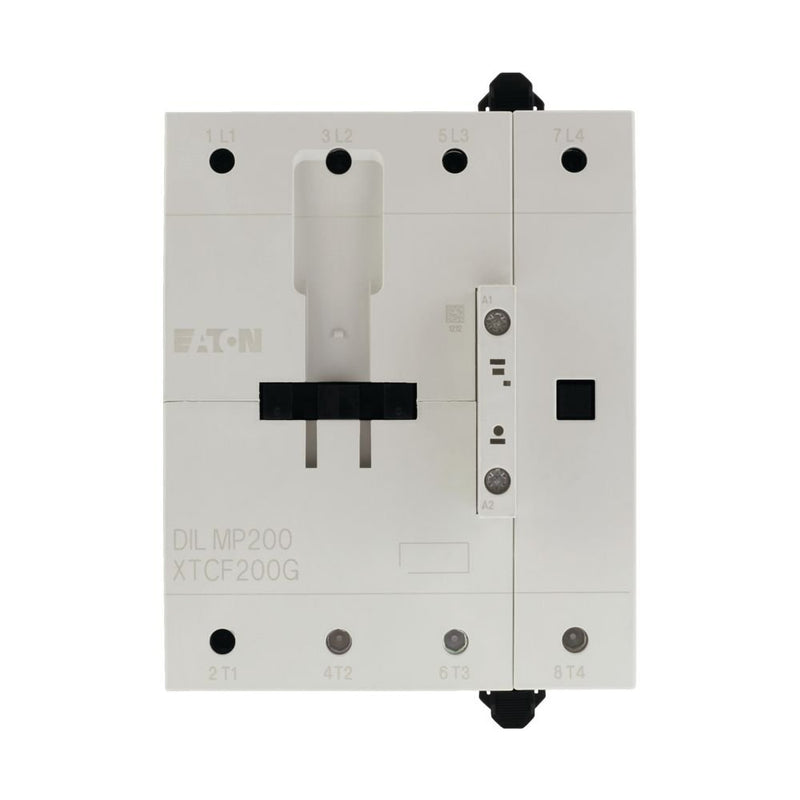

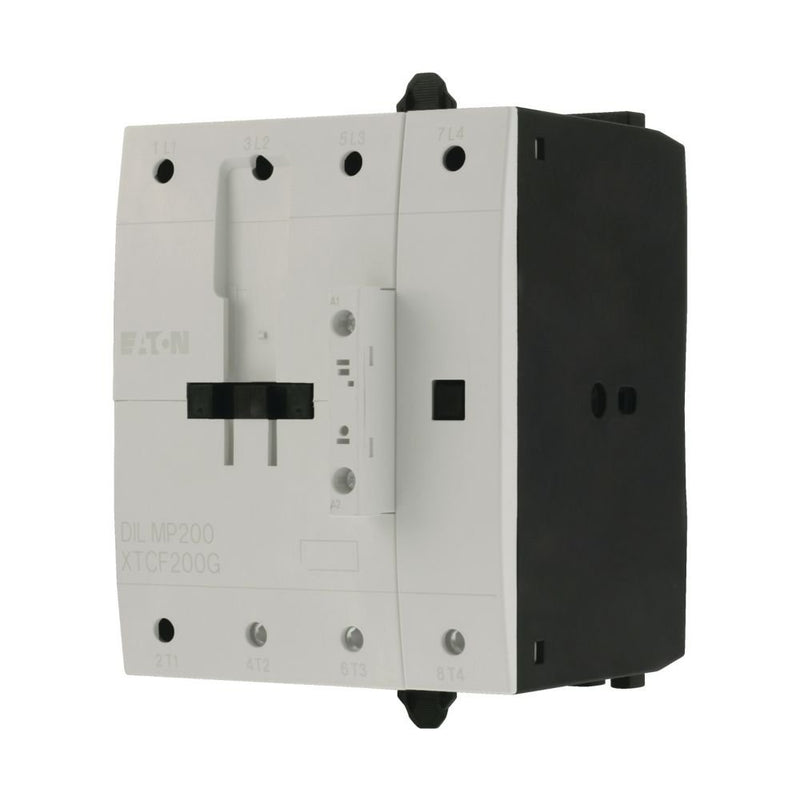

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz 4polig DILMP200(RAC120) 200A 24V 50/60Hz

Leistungsschütz, Anwendung: Leistungsschütze für 4-polige Stromverbraucher, Schütze bis 200 A, 4-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, Anschlusstechnik: Schraubklemmen, Anzahl der Pole: 4 Pole, 380 V 400 V: Ie= 115 A, konventioneller thermischer Strom, 3-polig, 50 60 Hz offen bei 40 °C: Ith =Ie= 200 A, gekapselt: Ith= 160 A, konventioneller thermischer Strom, 1-polig offen: Ith= 516 A, gekapselt: Ith= 464 A, 220 V 230 V: P= 37 kW, 380 V 400 V: P= 55 kW, 660 V 690 V: P = 90 kW

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	100..120 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	100..120 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	4
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	230..690 V
Betriebsspannung bei AC 60 Hz	230..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	200 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	115 A
Bemessungsbetriebsleistung bei AC-3, 400 V	55 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	136 A
Bemessungsbetriebsleistung bei AC-4, 400 V	75 kW
Bemessungsbetriebsleistung NEMA	93 kW
Geeignet für Reiheneinbau	nein
Breite	122 mm
Höhe	170 mm
Tiefe	160 mm

Lieferumfang:
1 x Eaton - Leistungsschütz DILMP200(RAC120)
