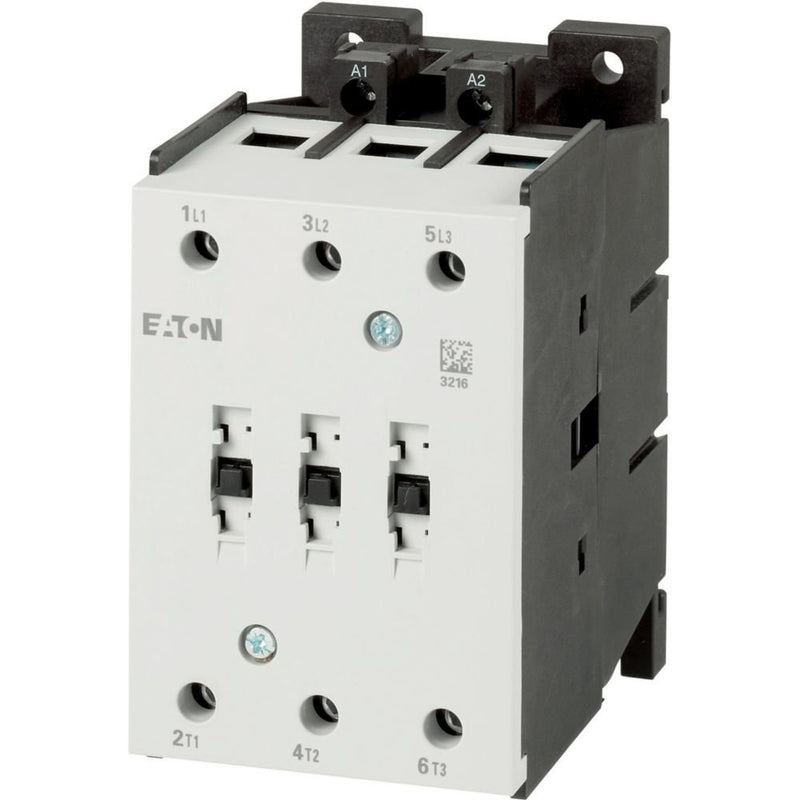

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz 3polig DILMT95(24V50/60HZ) 380/400V 45kW

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 95 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 120 A, Max. Bemessung für Drehstrommotoren

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	24 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	24 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	120 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	95 A
Bemessungsbetriebsleistung bei AC-3, 400 V	45 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	0 A
Bemessungsbetriebsleistung bei AC-4, 400 V	0 kW
Bemessungsbetriebsleistung NEMA	0 kW
Geeignet für Reiheneinbau	nein
Breite	72 mm
Höhe	111,5 mm
Tiefe	124,5 mm

Lieferumfang:
1 x Eaton Leistungsschütz DILMT95(24V50/60HZ)
