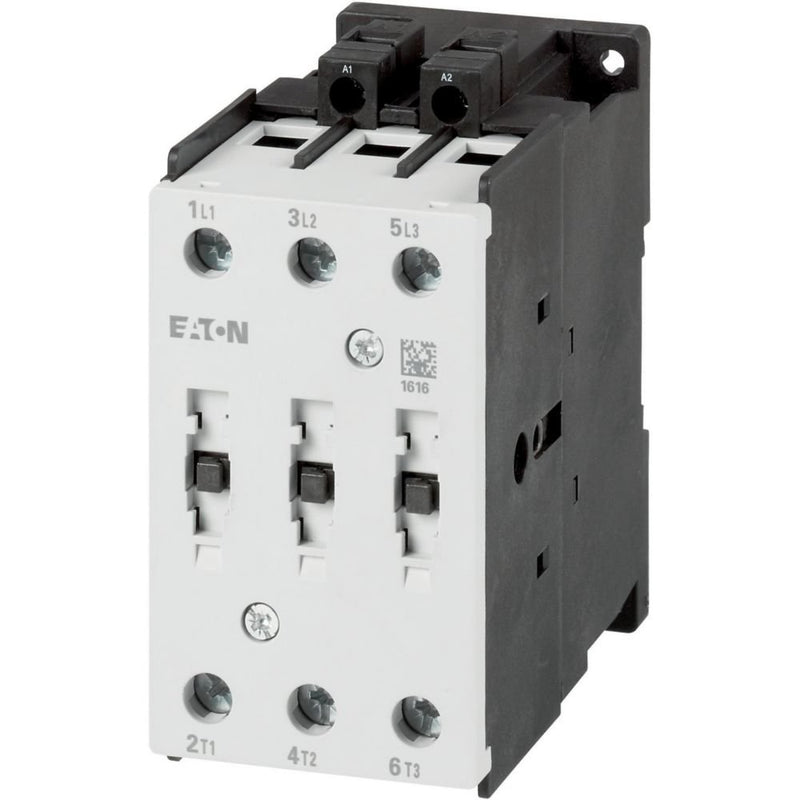

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz 3polig DILMT50(RDC24) 380/400V 3kW

Leistungsschütz, Anwendung: Leistungsschütze für Motoren, Schütze bis 95 A, 3-polig, Gebrauchskategorie: AC-1: Nicht oder leicht induktive Lasten, Widerstandsöfen, NAC-3: Käfigläufermotoren: anlassen, während Betrieb ausschalten, AC-4: Käfigläufermotoren: anlassen, Einstecken, reversieren, Tippen, Anschlusstechnik: Schraubklemmen, Hinweise: Nicht geeignet für Motoren der Effizienzklasse IE3., Anzahl der Pole: 3-polig, Bemessungsbetriebsstrom AC-3, 380 V, 400 V: Ie= 50 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz Offen bei 40 °C: Ith =Ie= 70 A, Max. Bemessung für Drehstrommotoren

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	0 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	0 V
Bemessungssteuerspeisespannung Us bei DC	24 V
Spannungsart zur Betätigung	DC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Schraubanschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	70 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	50 A
Bemessungsbetriebsleistung bei AC-3, 400 V	22 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	0 A
Bemessungsbetriebsleistung bei AC-4, 400 V	0 kW
Bemessungsbetriebsleistung NEMA	0 kW
Geeignet für Reiheneinbau	nein
Breite	55 mm
Höhe	103,6 mm
Tiefe	108,1 mm

Lieferumfang:
1 x Eaton Leistungsschütz DILMT50(RDC24)
