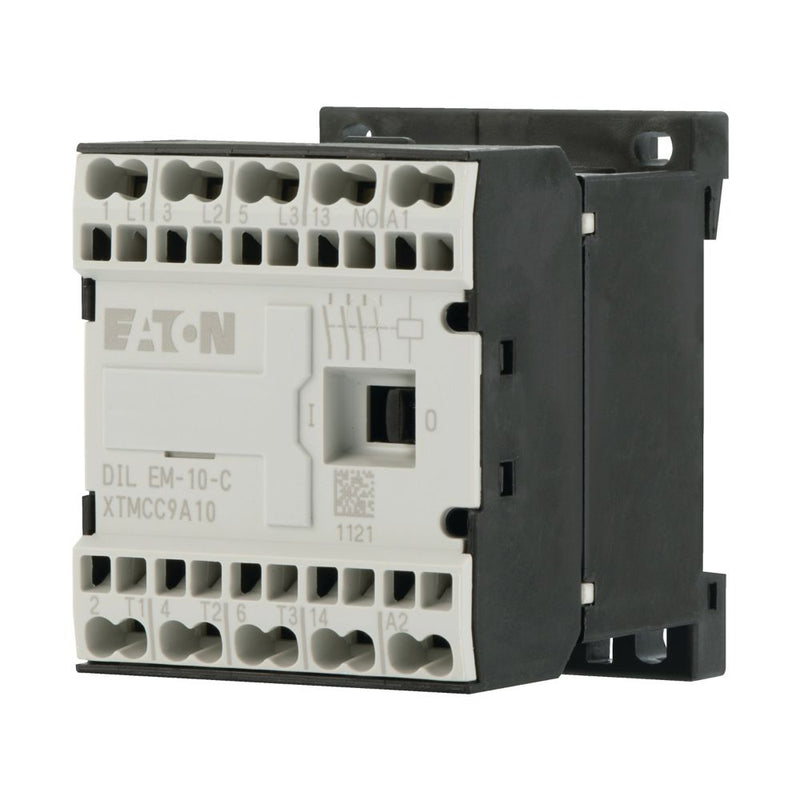

Eaton - Leistungsschütz zum Schalten von Wechselstrom Leistungsschütz 3polig DILEM-10-C#257347 230V 380/400V − 105 Stück

Leistungsschütz, Applikation: Kleinschütz für Motoren und ohmsche Lasten, Leistungsschütze DILEM, Gebrauchskategorie: AC-1: Nicht induktive oder schwach induktive Last, Widerstandsöfen, AC-3: Käfigläufermotoren: Anlassen, Ausschalten während des Laufes, AC-4: Käfigläufermotoren: Anlassen, Gegenstrombremsen, Reversieren, Tippen, Anschlusstechnik: Federzugklemmen, Hinweis: Geeignet auch für Motoren der Effizienzklasse IE3, Beschreibung: mit Hilfsschalter, Pole: 3-polig, Bemessungsbetriebsstrom AC-3 380 V 400 V: Ie= 9 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom, 3-polig, 50 - 60 Hz offen bei 40 °C: Ith = Ie= 22 A, gekapselt: Ith= 16 A, Bemessungsbetriebsstrom AC-1 konventioneller thermischer Strom 1-polig offen: Ith= 50 A, gekapselt: Ith= 40 A, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-3 220 V 230 V: P= 2.2 kW, 380 V 400 V: P= 4 kW, 660 V 690 V: P= 4 kW, max. Bemessungsbetriebsleistung Drehstrommotoren 50 - 60 Hz AC-4 220 V 230 V: P= 1.5 kW, 380 V 400 V: P= 3 kW, 660 V 690 V: P= 3 kW, verwendbar für: DILEM-C, DILE-C, Kontaktbestückung S = Schließer: 1 S, Stromart AC/DC: Wechselstrombetätigung

Technische Details
Bemessungssteuerspeisespannung Us bei AC 50 Hz	230 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz	230 V
Bemessungssteuerspeisespannung Us bei DC	0 V
Spannungsart zur Betätigung	AC
Anzahl der Schließer als Hauptkontakte	3
Anschlussart Hauptstromkreis	Federzuganschluss
Betriebsspannung bei AC 50 Hz	24..690 V
Betriebsspannung bei AC 60 Hz	24..690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V	22 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V	9 A
Bemessungsbetriebsleistung bei AC-3, 400 V	4 kW
Bemessungsbetriebsstrom Ie bei AC-4, 400 V	6,6 A
Bemessungsbetriebsleistung bei AC-4, 400 V	3 kW
Bemessungsbetriebsleistung NEMA	3,7 kW
Anzahl der Hilfskontakte als Schließer	1
Geeignet für Reiheneinbau	nein
Breite	45 mm
Höhe	58 mm
Tiefe	52 mm

Lieferumfang:
105 x Stück Eaton Leistungsschütz DILEM-10-C

Keine Downloads vorhanden.
