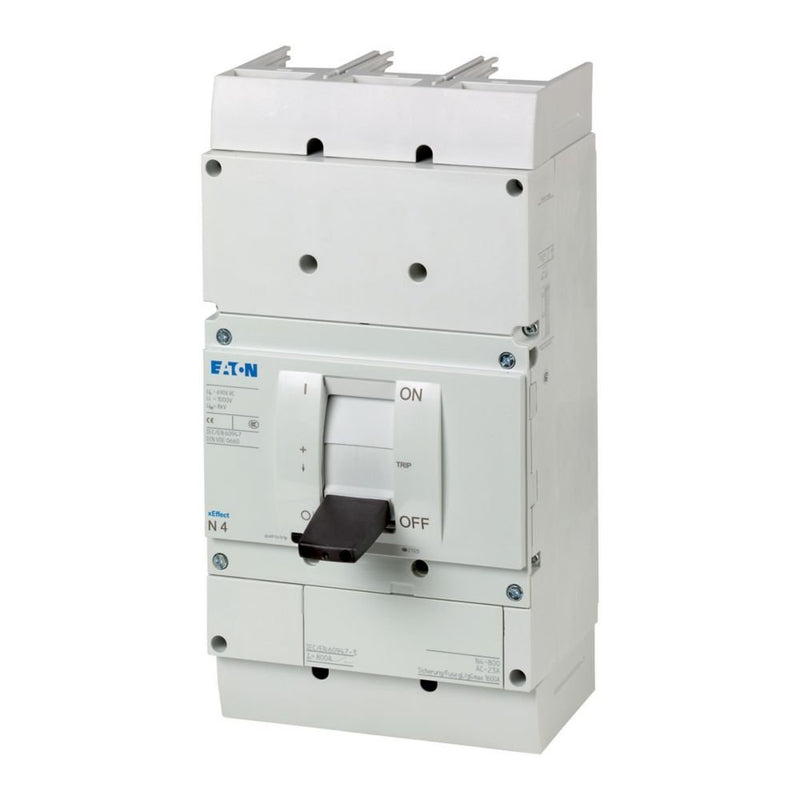

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Molded Case Switch 3polig NS4-1000-NA 1000A

Molded Case Switch, N4, Lasttrennschalter, 3-polig, Schaltvermögen SCCR 480Y/277 V 60 Hz Icu: 65 kA, Schaltvermögen SCCR 600Y/347 V 60 Hz Icu: 42 kA, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 1000 A, Bemessungsstrom = Bemessungsdauerstrom In = Iu: 1000 A, Standard/Zulassung: UL/CSA, IEC, Installationsart: Festeinbau, Schraubverbindung, Schutzfunktion: Lasttrennschalter / Hauptschalter

Technische Details
Bemessungsdauerstrom Iu	1000 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	35 kA
Überlastauslöser Stromeinstellung	0 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	0 A
Einstellbereich des unverzögerten Kurzschlussauslösers	25000 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Molded Case Switch 3polig NS4-1000-NA 1000A
