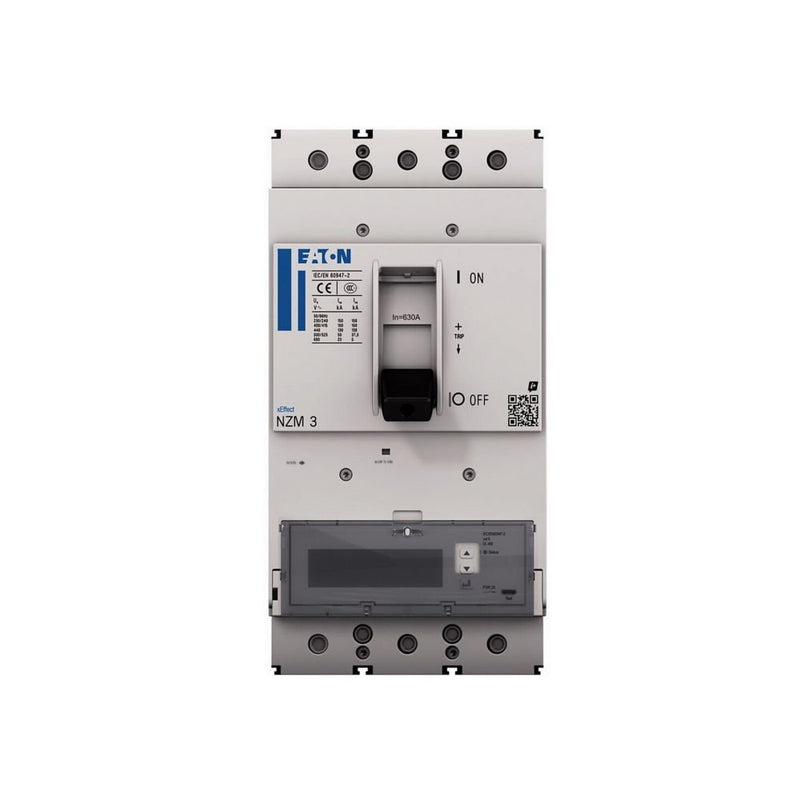

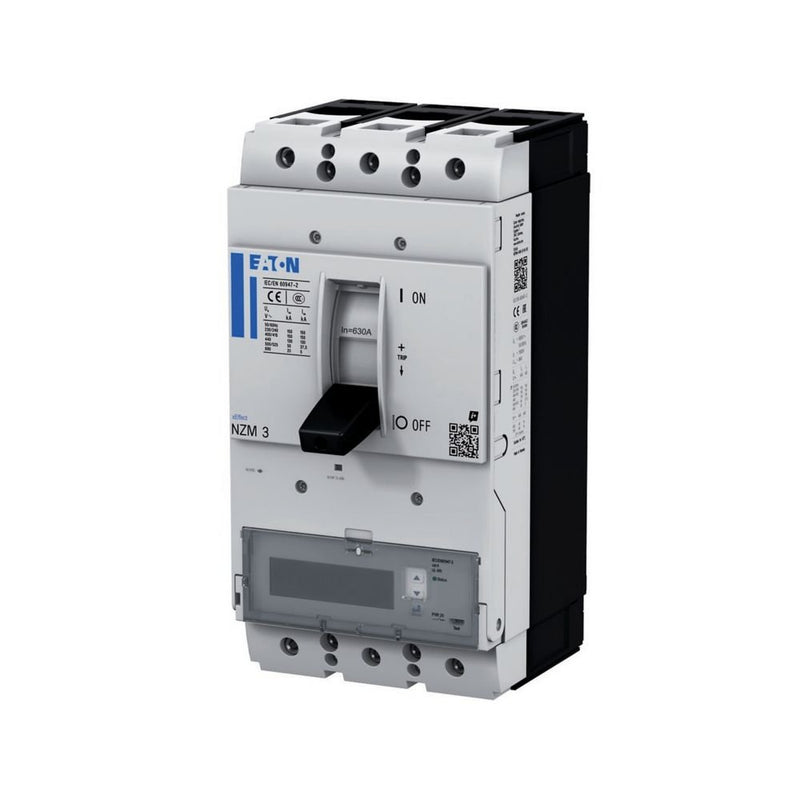

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMS3-PX250-AVE PXR25 250A, 3p

Die Leistungsschalter der xEffect NZM...-PX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gem. IEC 61557-12. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm, die Effektivwertmessung und ein thermisches Gedächtnis ergänzt werden.

Technische Details
Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	70 kA
Überlastauslöser Stromeinstellung	100..250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2..10 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..18 A
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	sonstige
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	Anschluss über separates Chassisteil
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMS3-PX250-AVE PXR25 250A, 3p
