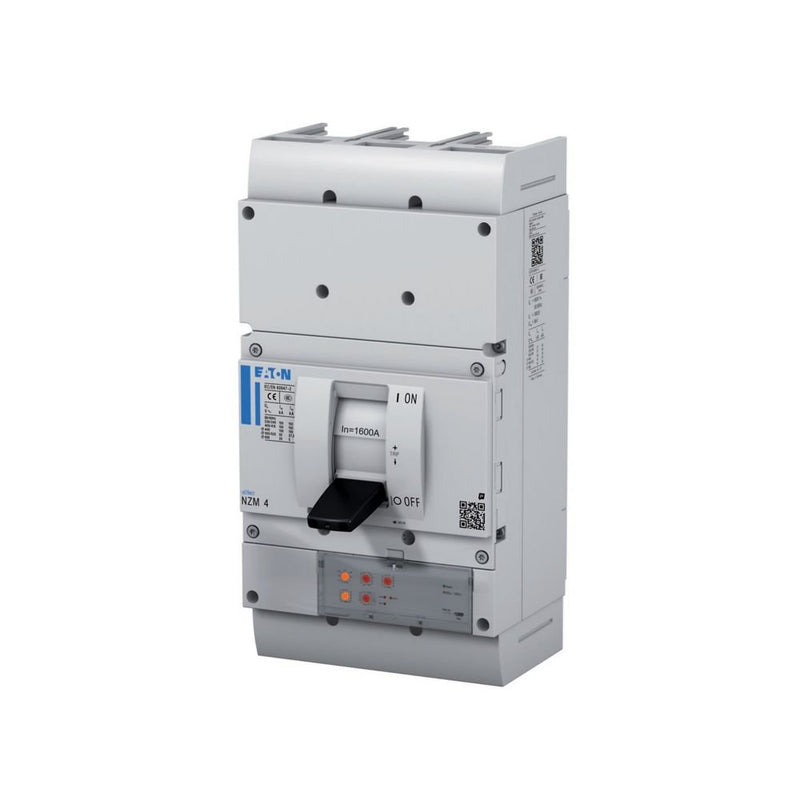

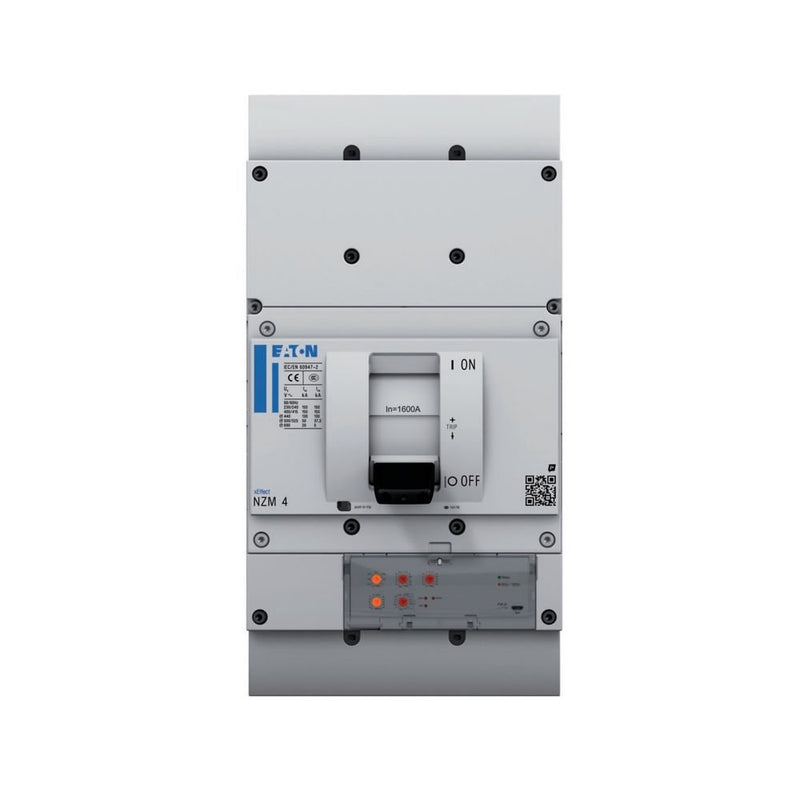

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN4-VX1250-AVE PXR20 1250A, 3p

Die Leistungsschalter der xEffect NZM...-VX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis

Technische Details
Bemessungsdauerstrom Iu	1250 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	37 kA
Überlastauslöser Stromeinstellung	500..1250 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2..10 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2500..37500 A
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	sonstige
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN4-VX1250-AVE PXR20 1250A, 3p
