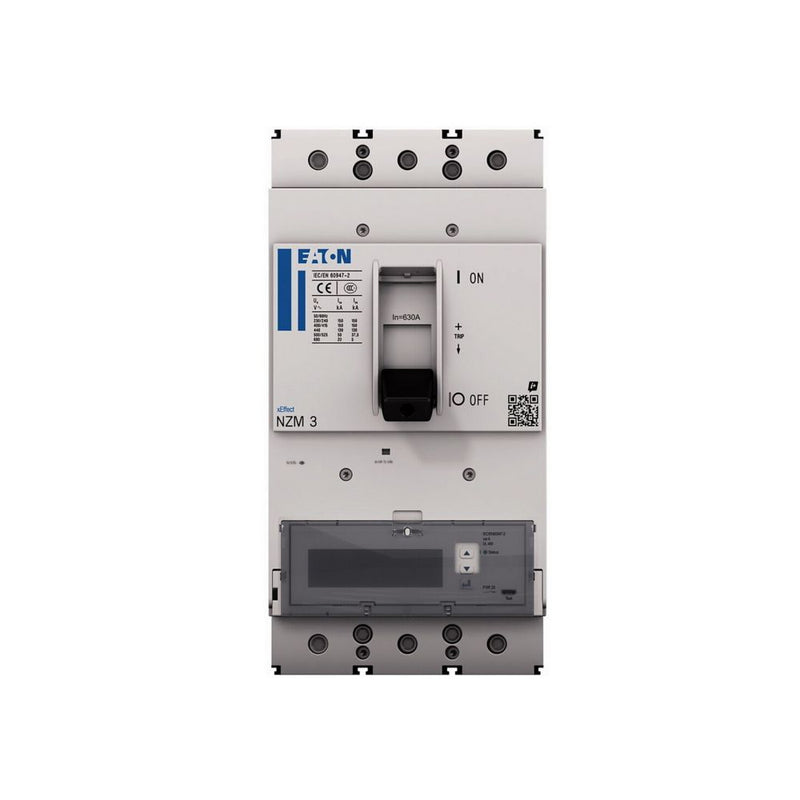

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN3-PX400-TAZ PXR25 400A, 3p

Die Leistungsschalter der xEffect NZM...-PX...-TAZ-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab (einschließlich Erdschlussschutz) und sind für den IEC-Markt geeignet. Die integrierte Energiemessfunktion liefert Ströme, Spannungen und Wirkenergie (kWh) mit der Genauigkeitsklasse 1 gem. IEC 61557-12. Einschließlich Wartungsmodus ARMS und Zonenselektivität für erweiterten Schutz. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter

Technische Details
Bemessungsdauerstrom Iu	400 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	160..400 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2..10 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..12 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN3-PX400-TAZ PXR25 400A, 3p
