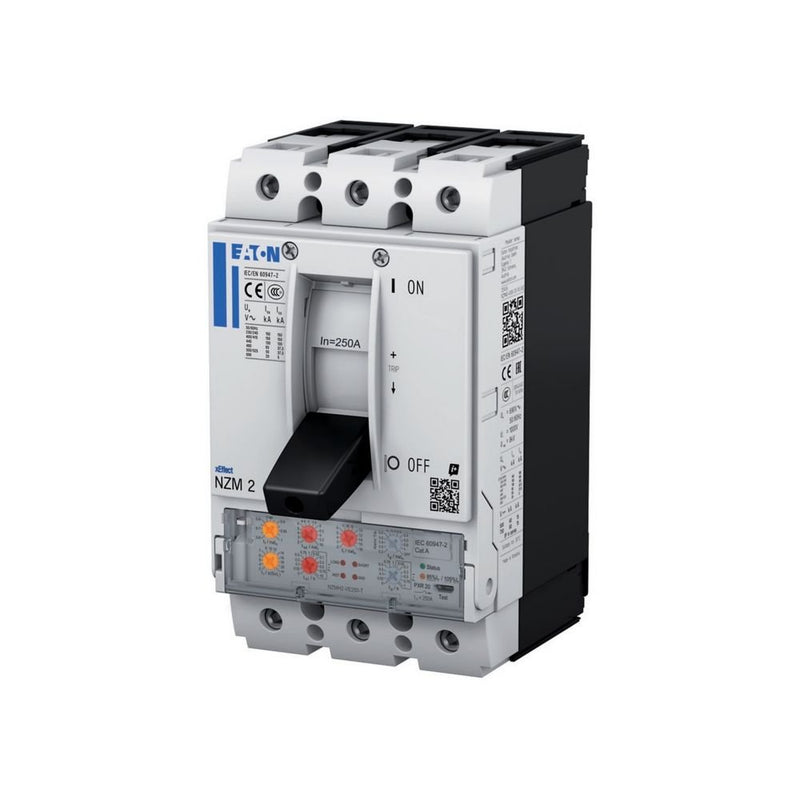

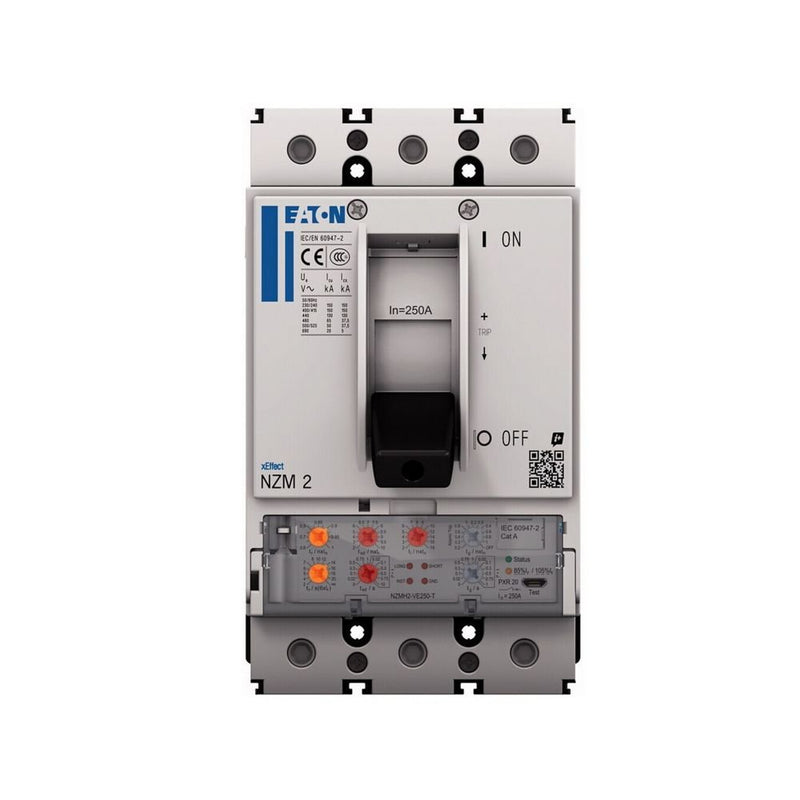

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN2-VX100-T PXR20 100A, 3p

Die Leistungsschalter der xEffect NZM...-VX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Technische Details
Bemessungsdauerstrom Iu	100 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	40..100 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	2..10 A
Einstellbereich des unverzögerten Kurzschlussauslösers	2..18 A
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	ja
Anschlussart Hauptstromkreis	Schraubanschluss
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	3
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Leistungsschalter
