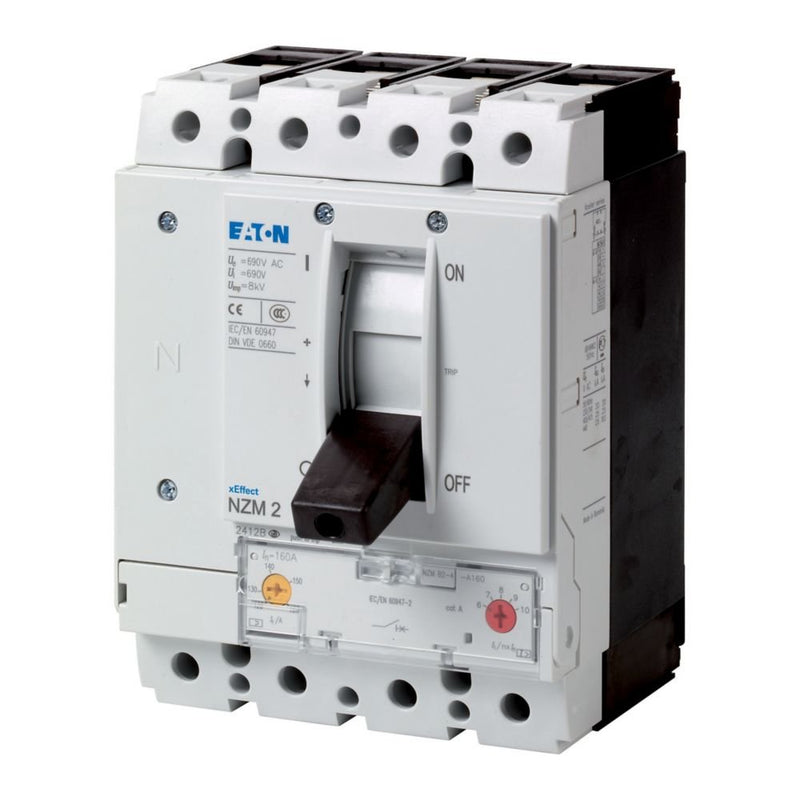

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMN2-4-AF225-BT-NA 225A Rahmenklemmen

Die Leistungsschalter NZM..-AF..NA decken mit nur vier kompakten Baugrößen alle Anwendungsfälle ab und sind für den weltweiten Markt geeignet. Modulare Funktionsgruppen gestalten die Montage immer flexibel. Mit thermomagnetischen Freigaben für System- und Kabelschutz. Fest eingestellte Überlastfreigaben. Hinweise: Schalter entsprechen sowohl UL/CSA- als auch IEC-Bestimmungen. Das Schaltverhalten nach IEC ist auf dem Leistungsschild enthalten.

Technische Details
Bemessungsdauerstrom Iu	225 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	50 kA
Überlastauslöser Stromeinstellung	225 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1500..2500 A
Einstellbereich des unverzögerten Kurzschlussauslösers	6..10 A
Verlustleistung	47,1 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	Rahmenklemme
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	ja
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton Leistungsschalter NZMN2-4-AF225-BT-NA
