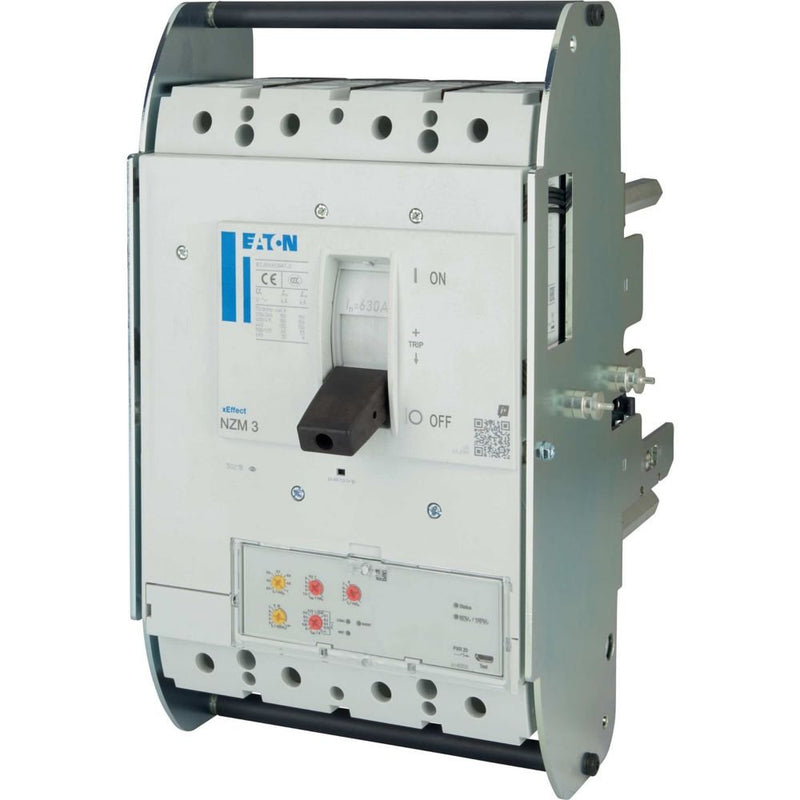

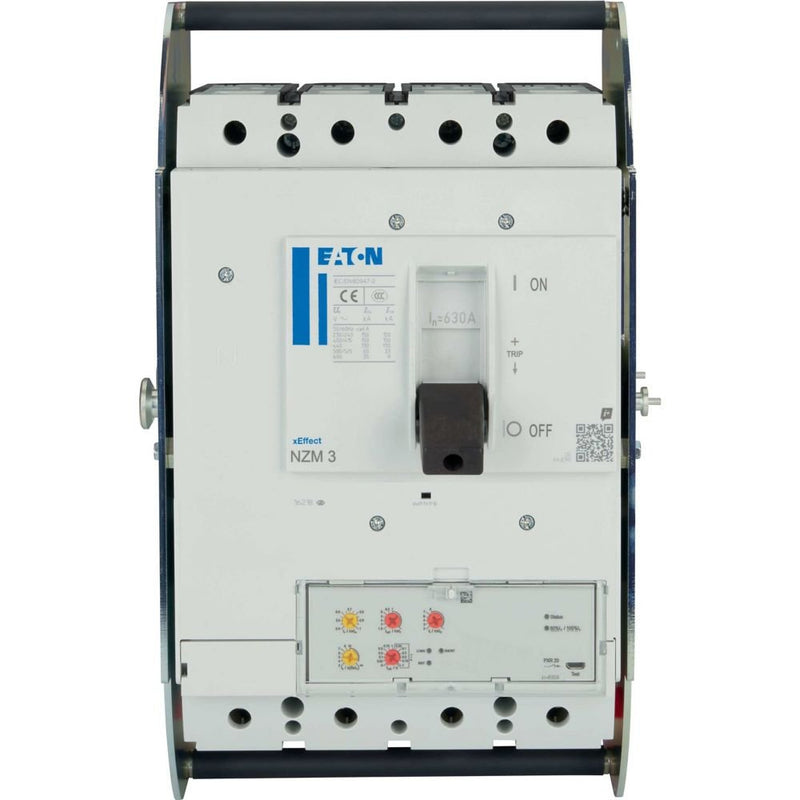

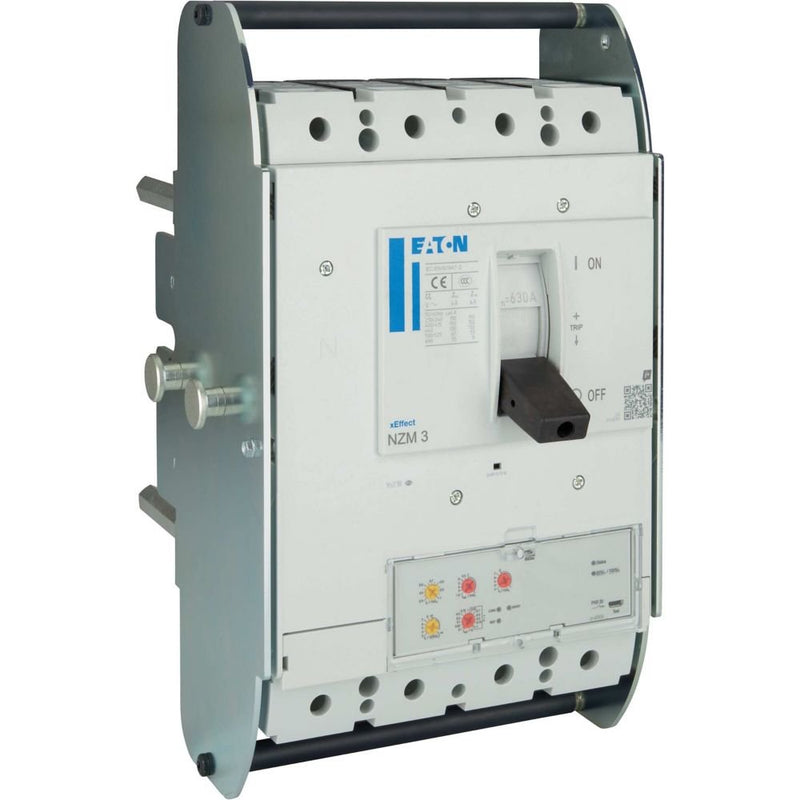

Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMH3-4-VX630-AVE NZM3 PXR20 630A, 4p

Die Leistungsschalter der xEffect NZM...-VX-Serie mit elektronischem Auslösesystem Power Expert Release (PXR) decken mit nur vier kompakten Baugrößen Anwendungsfälle mit umfassendem Schutzbedarf ab und sind für den IEC-Markt geeignet. Testfunktion und Einstellungen über Mikro-USB-Anschluss direkt am Schalter. Modulare Funktionsgruppen gestalten die Montage immer flexibel und können durch das umfangreiche Zubehörprogramm ergänzt werden. Effektivwertmessung und thermisches Gedächtnis .

Technische Details
Bemessungsdauerstrom Iu	630 A
Bemessungsspannung	690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	150 kA
Überlastauslöser Stromeinstellung	252..630 A
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers	1,5..7 A
Einstellbereich des unverzögerten Kurzschlussauslösers	1260..10080 A
Gerätebauart	Einbaugerät Einschubtechnik
Integrierter Erdschlussschutz	nein
Anschlussart Hauptstromkreis	sonstige
Geeignet für Hutschienenmontage	nein
Hutschienenmontage optional	nein
Mit Ausgelöstmelder	nein
Mit integriertem Unterspannungsauslöser	nein
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Kipphebel
Komplettgerät mit Schutzeinheit	ja
Motorantrieb integriert	nein
Motorantrieb optional	ja
Schutzart (IP)	IP20

Lieferumfang:
1 x Eaton - Leistungsschalter für Trafo-, Generator- und Anlagenschutz Leistungsschalter NZMH3-4-VX630-AVE NZM3 PXR20 630A, 4p
